Praktická návaznost od správně usazeného přímého nebo angulovaného Multi‑unit abutmentu přes MUA‑level digitální referenci až po direct‑to‑MUA návrh, verifikační prototyp a definitivní šroubovanou konstrukci.
MUA platforma
Primární fixace
Digitální referenceSkenovací tělísko přenáší do CADu polohu protetické platformy, kterou má fyzicky pod sebou. Proto digitální workflow začíná ještě před skenem: správnou volbou MUA, plným dosednutím, odpovídajícím nástrojem a momentem pro konkrétní referenci.
U angulovaných MUA s primárním šroubem Unigrip vybírejte délku nástroje podle přístupu a hloubky pracovního pole. IPD katalog rozlišuje celkové délky 18, 25 a 32 mm.
Praktická orientace pracovního dosahu: přibližně 8 / 14 / 23 mm.*
Unigrip v e‑shopu
Přímý Multi‑unit se zavádí přes externí šestihran na koronální části. Systémový nástroj IPD/LL‑AB‑00 má pracovní profil HEX 2.0 a celkovou délku 20 mm.
Adaptér převádí RA mandrel nástroje do ráčny s odpovídajícím okem. Ø7 mm pokrývá v praxi velkou část běžného instrumentária, ale průměr oka není univerzální standard všech ráčen.
C1030 v e‑shopu
Pokud má momentová ráčna větší oko, použijte odpovídající Ø8 mm adaptér. Před klinickým použitím vždy fyzicky ověřte plné zasunutí RA stopky i stabilní záběr adaptéru.
C1031 v e‑shopuIPD publikuje různé momenty podle implantátového systému, platformy a konkrétního Multi‑unitu. Proto nelze bezpečně vytvořit jedno číslo pro všechny přímé ani jedno číslo pro všechny angulované MUA.
Po definitivním usazení MUA se pozice do CADu přenáší na Multi‑unit úrovni. To je zásadní: implant‑level scanbody nelze později v CADu jednoduše „přepnout“ na MUA, protože by chyběla skutečně změřená poloha abutmentu.
Antirotační scanbody pro RP Ø4.8. Dává smysl tam, kde je nutné přenést rotační orientaci a konkrétní MUA / knihovna tento indexed workflow podporuje.
Rotační scanbody pro RP Ø4.8. Typická cesta pro spojené konstrukce na více MUA, kde není žádoucí vynucovat antirotační index jednotlivých dosedů.
U rozsáhlého oblouku může být důležitější než samotný lokální scanbody způsob, jakým skener přenese vztahy mezi vzdálenými MUA. Scan Transfer vytváří další fyzickou referenční cestu pro full‑arch protokoly a navazuje na vlastní knihovní větev.
Obě větve mohou vést k IPD protetickému řešení, ale nezačínají stejnou skenovací geometrií.
Názvy voleb se mohou mezi verzemi Exocadu a knihoven lišit, ale geometrická logika zůstává stejná. Nejdůležitější je, aby každý krok reprezentoval tutéž fyzickou MUA platformu.
Načtěte STL/PLY podle použitého skeneru, antagonistický oblouk a skus. Než začnete matching, ověřte že MUA scanbody jsou skutečně plně dosedlé a v datech čitelné.
TECH použijte pro IPD scanbody, LITE pouze pro podporovaný OEM/third‑party MUA scanbody. Rozlište engaging vs non‑engaging. U full‑arch práce je nesprávná knihovna schopná vyrobit velmi přesně nesprávný výsledek.
Nespoléhejte pouze na automatický best‑fit. Kontrolujte dosed knihovní geometrie na scanbody, orientaci a konzistenci všech pozic. Pokud jedna pozice nesedí, neřešte ji globálním „průměrováním“ celé konstrukce.
Podle knihovny lze pracovat s přímým dosedem na MUA, direct‑to‑MUA PMMA/provizorní větví, Ti‑bází / interface nebo podporovanou ASC variantou. Volba musí odpovídat definitivnímu materiálu a použitému fixačnímu šroubu.
U full‑arch práce kontrolujte nejen estetiku, ale také přístup nástroje ke každému šroubu, dostatek materiálu kolem kanálů, spojovací průřezy, gingivální odstup a možnost klinické hygieny.
Prohlédněte konstrukci z bazální strany, zkontrolujte každý MUA interface, rotační logiku, osu šroubového kanálu a případnou podporu ASC. Teprve potom exportujte výrobní soubor.
Mock‑up obvykle popisuje estetickou nebo funkční simulaci. Pokud je cílem ověřit, zda digitálně navržená MUA konstrukce fyzicky sedí bez zjevného vnitřního pnutí, je přesnější mluvit o verifikačním prototypu nebo verification frameworku.

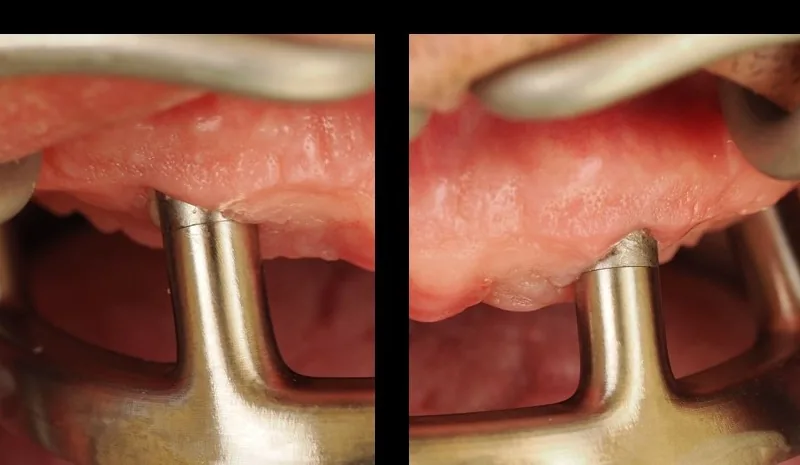

Pokud knihovna umožňuje direct‑to‑MUA PMMA/provizorní větev, lze před definitivním frézováním nebo tiskem vytvořit fyzický prototyp. Ten umožní zkontrolovat dosed na MUA, přístup šroubových kanálů, objem konstrukce, okluzi a podle klinického protokolu také pasivitu například pomocí one‑screw / Sheffield principu.
Stejný obecný princip fyzické verifikace lze využít také u implant-level modelu před výrobou snímatelné PSD náhrady. Tam však klíč neověřuje finální konstrukci ani polohu PSD patric; ověřuje, zda fyzický model reprodukuje vzájemnou polohu implantátů dostatečně pro bezpečné pokračování workflow.
Po úspěšné verifikaci vyrobte definitivní konstrukci ve stejné knihovní a komponentové větvi, kterou jste ověřili prototypem. Při finálním dotažení opět rozlišujte primární spoj implantát–MUA a sekundární spoj konstrukce–MUA.
Moment a nástroj jsou dány konkrétní referencí MUA. Přímý a angulovaný MUA mohou mít odlišný způsob zavedení i utahovací moment.
Pro standardní AB Multi‑unit RP Ø4.8 IPD uvádí u IPD/AB‑TR‑00 Unigrip a 15 Ncm. Jiné šrouby, včetně TPA/ASC variant, mohou mít jiný nástroj i pravidla.
Ne. U přímého MUA se používá nástroj pro externí HEX 2.0, typicky IPD/LL‑AB‑00. U angulovaných MUA s primárním Unigrip šroubem použijte odpovídající Unigrip nástroj. Přesná reference MUA má vždy přednost před obecným pravidlem.
Ne. Aktuální produktová data IPD se mezi kompatibilitami liší. Před klinickým použitím vyhledejte přesný REF a ověřte aktuální hodnotu.
AB‑SR‑00 je engaging a přenáší rotační orientaci; AB‑SR‑01 je non‑engaging. U spojených vícečlenných konstrukcí je typicky požadována rotační/non‑engaging logika, zatímco u jednotlivé korunky může být relevantní engaging větev, pokud ji konkrétní MUA a knihovna podporují.
Pokud je u full‑arch případu kritická spolehlivost vztahů mezi vzdálenými MUA pozicemi a chcete pracovat s rigidní fyzickou referenční cestou. Scan Transfer má vlastní protokoly a knihovní návaznost.
TECH pro IPD scanbody geometrii. LITE pro podporované OEM / third‑party scanbody. V obou případech musí být při návrhu na MUA skutečně naskenována MUA úroveň.
Pro geometrickou kontrolu je přesnější „verifikační prototyp“, „verification jig“ nebo „verification framework“. Pokud testujete celou zkušební náhradu v pryskyřici/PMMA, lze použít „prototype try‑in“ nebo „verifikační provizorium“.
Pomůžeme zkontrolovat, zda na sebe navazují nástroj, torque, engaging/non‑engaging scan, TECH/LITE knihovna, direct‑to‑MUA varianta a finální šroub.
Odborná webová prezentace nenahrazuje aktuální návod k použití. U torque, sterilizace, indikace a kompatibility vždy rozhoduje konkrétní reference a aktuální dokumentace výrobce.
