01 · Replika spojení
Analog simuluje implantát
V modelu nahrazuje vnitřní geometrii implantátu nebo protetické platformy. Laboratoř tak nepracuje jen s prázdnou dutinou v tisku, ale s kontrolovatelným rozhraním.
Přesný 3D tisk modelů
Digitální analogy IPD. Když má 3D model sedět stejně klidně jako návrh v CADu.
Digitální analog převádí polohu implantátu, abutmentu nebo Multi‑unit platformy do fyzického 3D modelu. Není to jen kovová replika v resinu: správný analog, odpovídající CAD knihovna, kalibrovaný offset a kontrola pomocí Validation Masteru tvoří dohromady pracovní jistotu pro přesný dosed, angulaci, kontakty i okluzi.
Dvojí fixace
3D model
Validation Master
Offset knihovny
ModelPro
Od STL dat k fyzické kontrole
Digitální analog je kotevní bod 3D modelu, ne drobný doplněk v krabičce

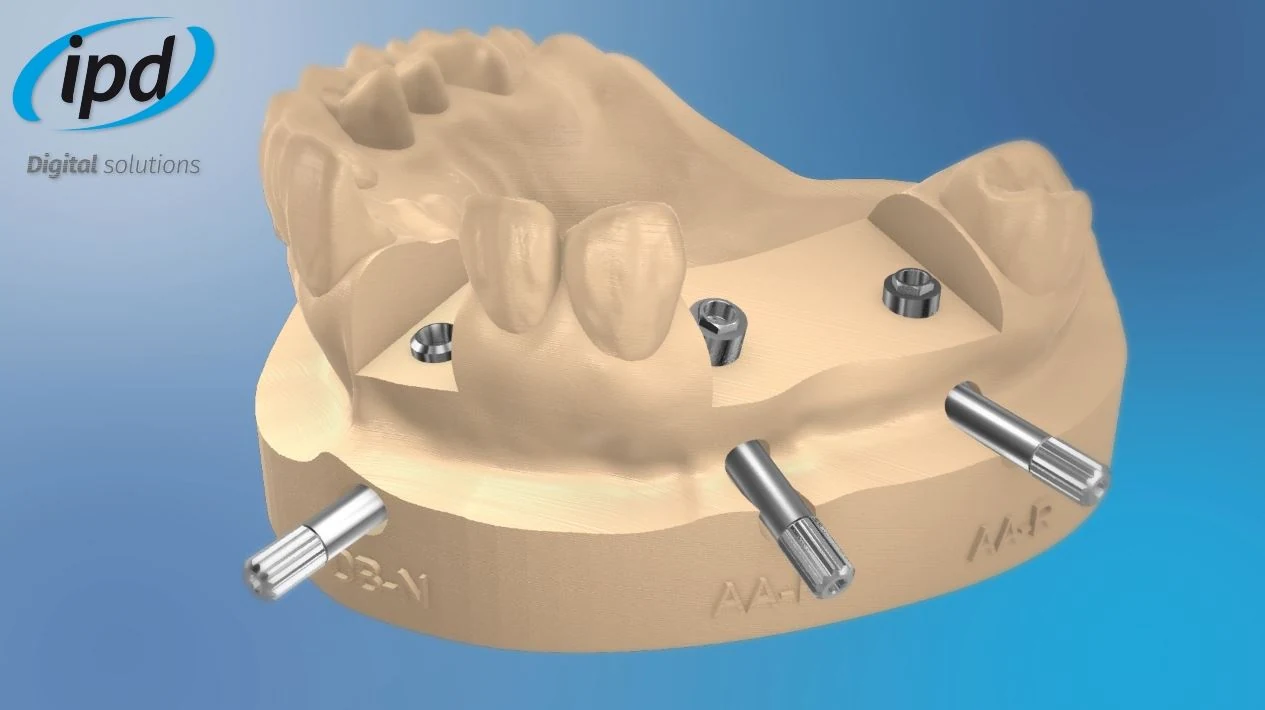

V digitálním workflow vzniká návrh z dat skeneru a CAD knihovny. Pokud ale laboratoř potřebuje fyzický model, musí se poloha implantátu převést do resinu tak, aby šla ověřit konstrukce, mezizubní kontakty, dosed, výška i okluze. Právě k tomu slouží implantologický analog v 3D tištěném modelu.
2×fixační šroub pro stabilní uložení analogu v tištěném modelu
±5 µmtěsné tolerance uváděné u analogů v produktových podkladech IPD
STLValidation Master pro ověření rozlišení a chování konkrétní tiskárny
CADoffset knihovny s optimalizovanými parametry podle zvoleného workflow
02 · Fyzický model
Kontrola před finální prací

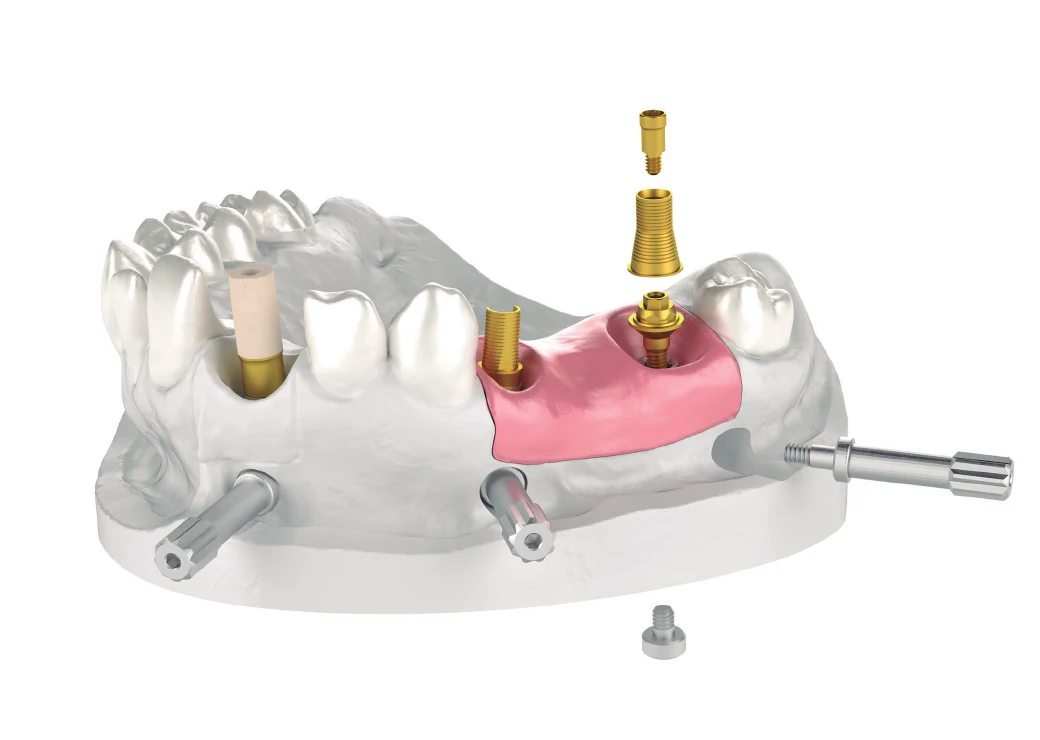

3D model umožňuje ověřit dosed, přístup fixačního šroubu, kontaktní body a artikulační vztahy dříve, než je práce definitivně dokončena.
03 · ModelPro
Model jako součást CAD workflow
ModelPro pomáhá z digitálních dat vytvořit tisknutelný model s analogy, pahýly, umělou gingivou a kontrolními prvky pro laboratorní práci.
Šest kroků k přesnému modelu
Nejdůležitější je, aby sken, knihovna, analog a tiskárna hrály stejnou partituru
Digitální model se nerozhodne být přesný sám od sebe. Potřebuje správně zachycenou polohu, odpovídající knihovnu, kalibraci tisku a analog usazený bez vůle i bez násilí. Jakmile se jeden článek rozladí, CAD orchestr začne falešně vrzat.
Praktický princip: digitální analog se v CAD softwaru obvykle nevolí jako samostatný libovolný díl. Navazuje na implantační knihovnu, platformu a konkrétní analogovou toleranci. Proto je při instalaci a výběru knihoven důležité pracovat se správnou větví IPD.
Stabilita v modelu
Dvojí fixace: axiální šroub drží směr, laterální šroub brání nechtěnému pohybu

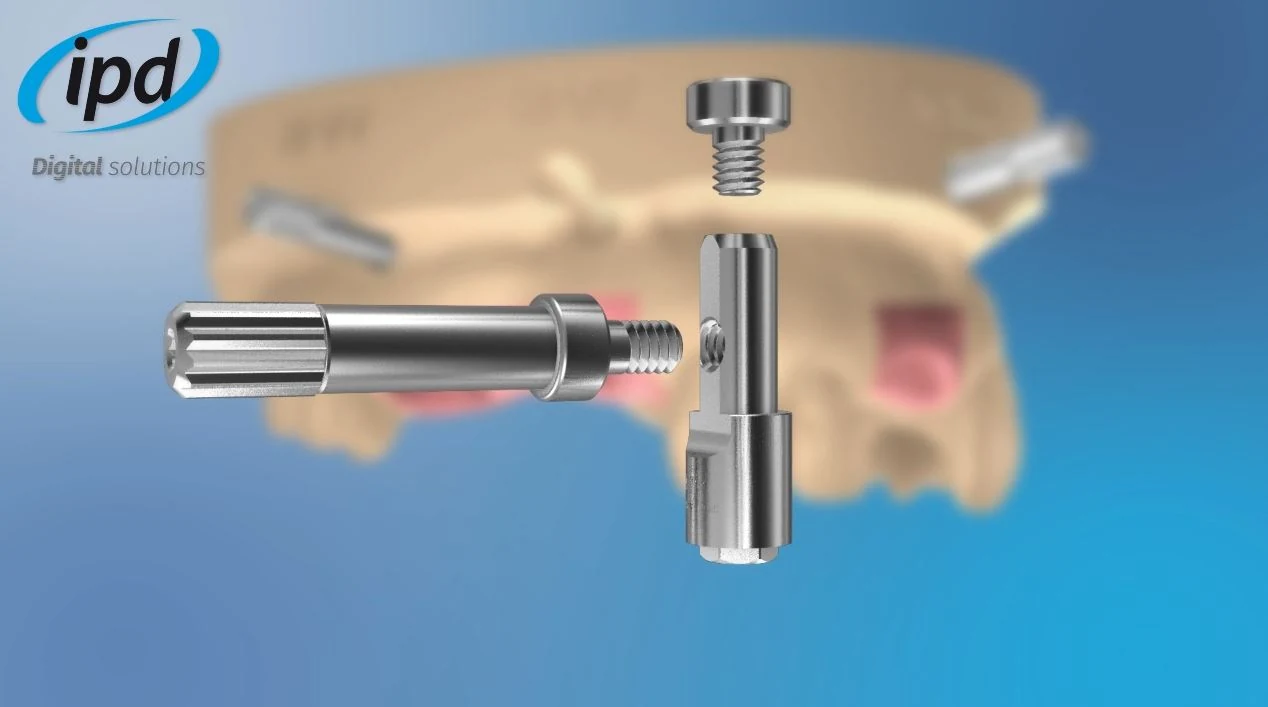

IPD staví digitální analog na konstrukci se dvěma fixačními šrouby. Tím se analog v tištěném modelu nejen vloží do kavitu, ale mechanicky ukotví ve dvou směrech. Výsledkem je stabilnější poloha při zkoušení konstrukce, při práci v artikulátoru i při laboratorní manipulaci.
Axiální fixacePomáhá usadit analog v hlavní ose připravené dutiny modelu a stabilizovat polohu spojení.
Laterální fixaceBoční šroub omezuje pohyb a zároveň umožňuje použití artikulátoru bez ztráty skusového registrátu.
Čitelné označeníPodklady IPD zmiňují laserové značení pro snazší identifikaci a práci s různými platformami.
Konvenční i digitální workflowAnalogový princip zůstává známý, digitální varianta jej přenáší do tištěného modelu a CAD/CAM procesu.
U přesného modelu nejde jen o tvar dutiny v resinu. Jde o to, aby analog držel orientaci, výšku i vztah ke skusovému registrátu.
Validation Master a offset
Kalibrace knihovny: malá testovací kostka, která umí zachránit velkou práci
Každá 3D tiskárna, resin, nastavení expozice a postprocessing mohou vytvořit nepatrně jinou realitu. Proto IPD pracuje s konceptem Validation Masteru, tedy kontrolního STL souboru a testovacího analogu, na kterém laboratoř ověří, jaký offset je pro její tiskový řetězec nejvhodnější.

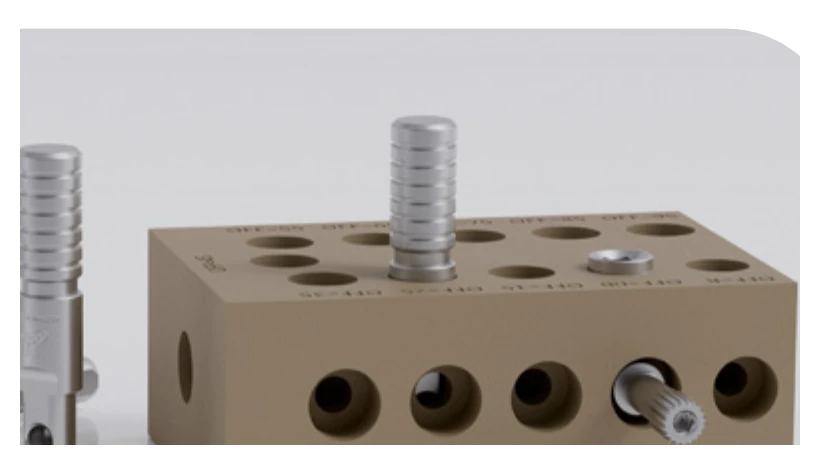

1. Vytisknout kalibrační master
Nejdříve se vytiskne testovací vzorek s kavitami připravenými pro různé tolerance. Nejde o hezký doplněk do šuplíku, ale o měřicí můstek mezi knihovnou a konkrétní tiskárnou.
2. Vyzkoušet testovací analog bez násilí
Správná kavita je ta, kde analog dosedne stabilně, čitelně a bez deformace. Příliš těsný otvor může vnést napětí, příliš volný otvor zase ztrácí smysl kontroly.
3. Použít odpovídající offset knihovnu
Podle výsledku se zvolí nebo vyžádá knihovna s odpovídajícím offsetovým kódem. CAD model pak vytváří dutinu pro analog s parametry, které odpovídají reálnému tisku v laboratoři.
Offset není kouzelné číslo. Je to domluva mezi CAD knihovnou, tiskárnou, resinem a skutečným analogem.
ModelPro od IPD

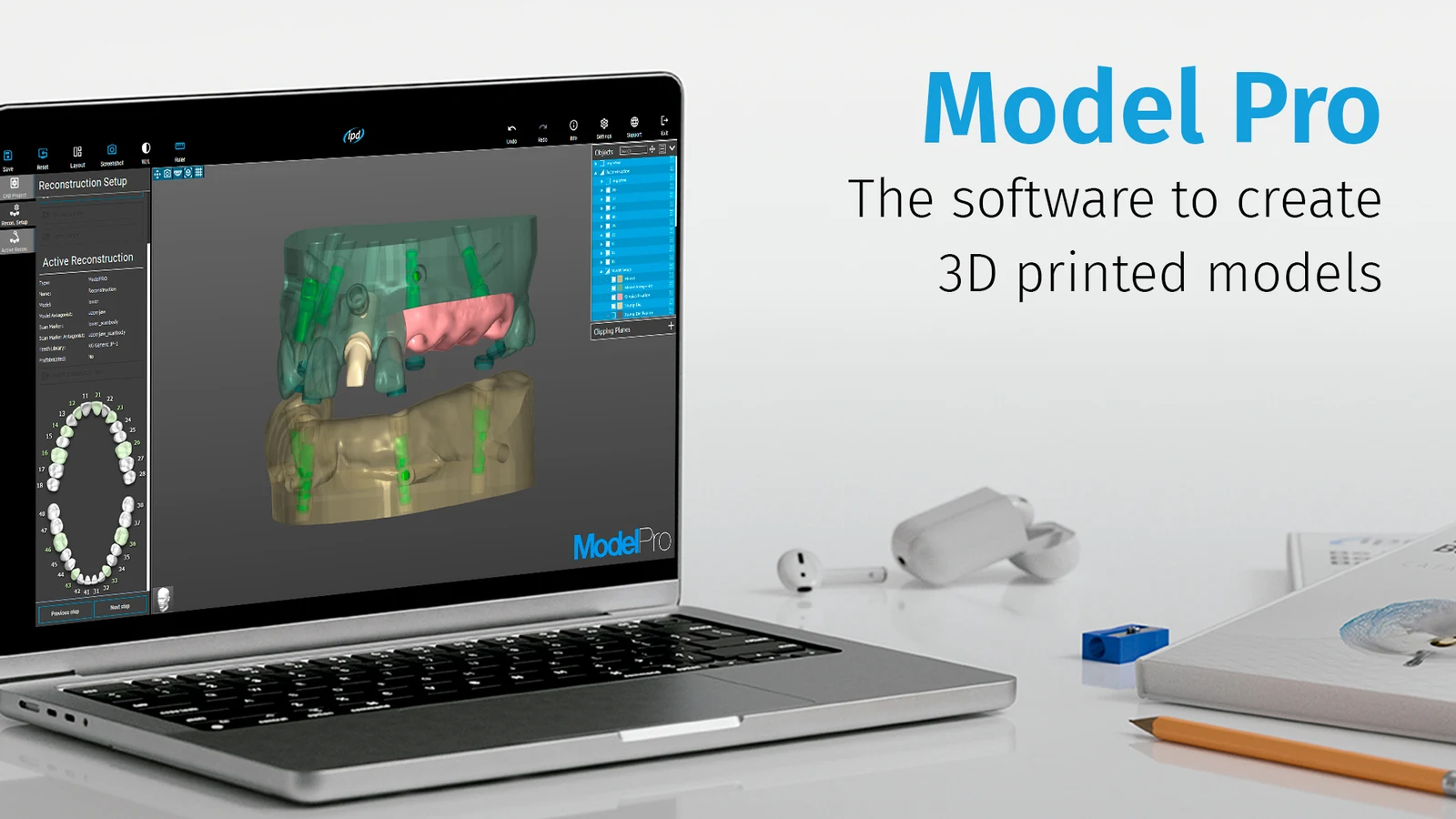

ModelPro: software pro 3D modely, pahýly, umělou gingivu a implantologické workflow
ModelPro je digitální nástroj IPD pro tvorbu dentálních 3D modelů. Jeho smyslem není nahradit zubního technika, ale odstranit z procesu únavné opakování, nestabilní pahýly a ruční improvizace tam, kde má být výsledek opakovatelný.
Funkce pro model
- 3D model a editace meshe
- automatický import křivek z CAD systémů
- vyjímatelné pahýly a Stump Die 3D
- False Gingiva a 3D artikulátor
Funkce pro implantologii
- Scan Abutment alignment
- Scan Abutment Replace
- 3D analog v modelu
- návaznost na knihovní workflow IPD
Proč je to důležité: vyjímatelný pahýl musí držet polohu, nesmí rotovat a nesmí měnit kontaktní body vůči sousedním zubům. U implantologických modelů se k tomu přidává přesné usazení analogu a kontrola protetického rozhraní.
ModelPro propojuje model, analog, gingivu, pahýly a artikulátor do jednoho pracovního prostoru.
CAD knihovny a kompatibilita
Analogová knihovna musí patřit ke stejnému systému jako implantát, scanbody a návrh
U digitálních analogů se nevyplatí hádat. Rozhoduje implantační systém, platforma, typ scanbody, typ modelu, CAD software a offset zjištěný kalibrací. Správná knihovna je tichý knihovník celého procesu: když zařadí špatnou polici, model začne vyprávět jiný příběh.
| Oblast | Co ověřit | Proč na tom záleží |
|---|---|---|
| Implantační systém | Značka, platforma, průměr a zda jde o implant-level, abutment-level nebo Multi-unit úroveň. | Analog musí reprodukovat stejné rozhraní, které používá CAD knihovna i protetický návrh. |
| Scanbody / Scan Transfer | Typ skenovací komponenty, její knihovna a způsob zachycení polohy. | CAD alignment z jednoho prvku se nesmí míchat s analogovou větví pro jiný systém. |
| CAD software | Exocad, 3Shape, Dental Wings nebo ModelPro návaznost. | Každý software má vlastní strukturu knihoven, exportu a práce s analogovou tolerancí. |
| 3D tiskárna a resin | Technologie, rozlišení, resin, expozice, postcuring a orientace modelu. | I přesný návrh může selhat, pokud se kavita pro analog vytiskne jinak než knihovna předpokládá. |
| Offset | Výsledek kalibrace pomocí Validation Masteru nebo testovací kostičky. | Offset pomáhá přizpůsobit kavitu pro analog skutečnému chování tiskového workflow. |
TECH a LITE knihovny: u implantoprotetiky IPD je důležité držet se správné knihovní větve. Podklady IPD popisují CAD knihovny jako nástroj pro standardizaci, menší chybovost, aktualizace a návaznost na skenovací i analogové tolerance.
Kdy model pomáhá nejvíc
Korunka, můstek i full‑arch: model má smysl tam, kde chcete fyzicky ověřit riziko
Digitální workflow může být plně bezmodelové, ale v mnoha případech je fyzický model stále užitečný. U implantologických prací pomáhá zkontrolovat, co pouhé otočení STL souboru na monitoru nemusí odhalit: mechanický dosed, vztah ke gingivě, kontaktní body, přístup ke šroubu nebo práci v artikulátoru.
Fixní práce
U korunek a můstků model pomáhá ověřit kontakty, dosed a prostor pro šroubový kanál nebo cementovanou konstrukci.
Full‑arch a Multi‑unit
U rozsáhlých rekonstrukcí je analog důležitý pro kontrolu pasivity, angulace a vztahu více opor najednou.
Kontrolní model je fyzická mapa. Ukáže, zda digitální cesta opravdu vede do stejného místa.
Vizualizace workflow
Digitální analog v modelu: když se virtuální poloha promění ve fyzickou kontrolu
Krátké video a doprovodné vizuály pomáhají rychle ukázat, proč je u 3D modelu důležitá stabilní fixace analogu, přístup ze strany modelu a návaznost na protetickou konstrukci.
Digitální analog IPD
Krátký pohled na princip modelu, analogu a šroubové fixace v digitálním workflow.
Model s konstrukcí

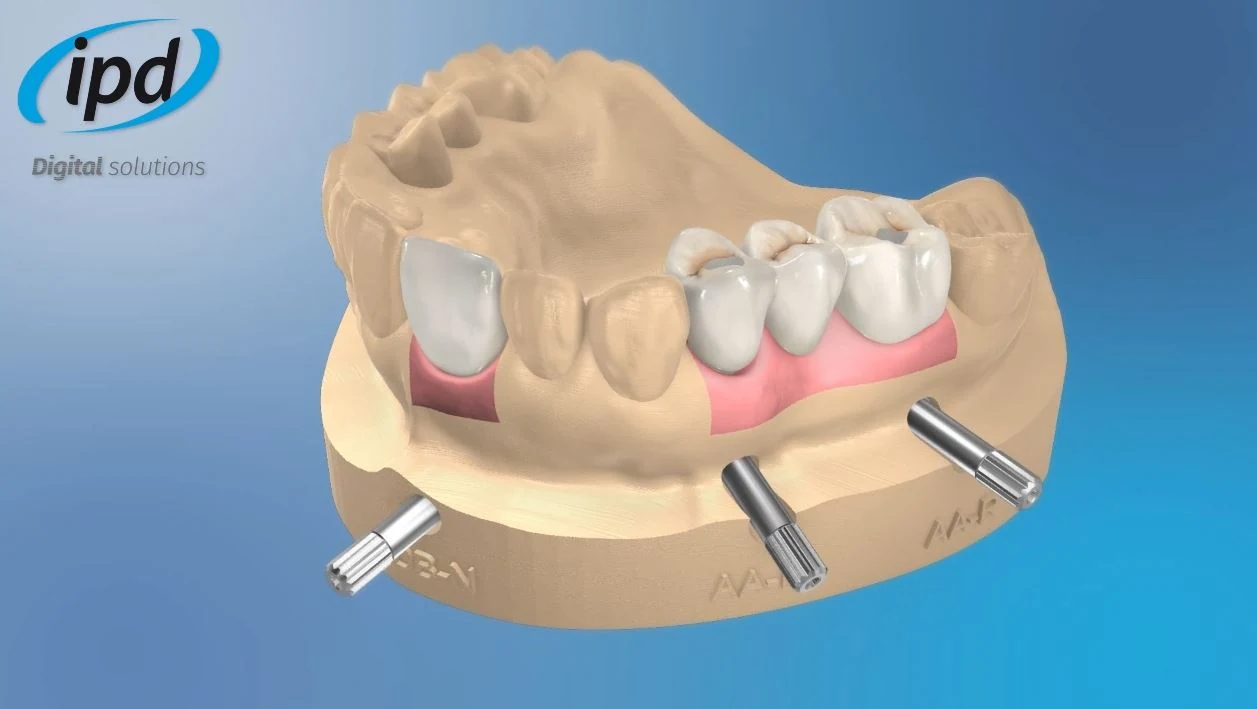

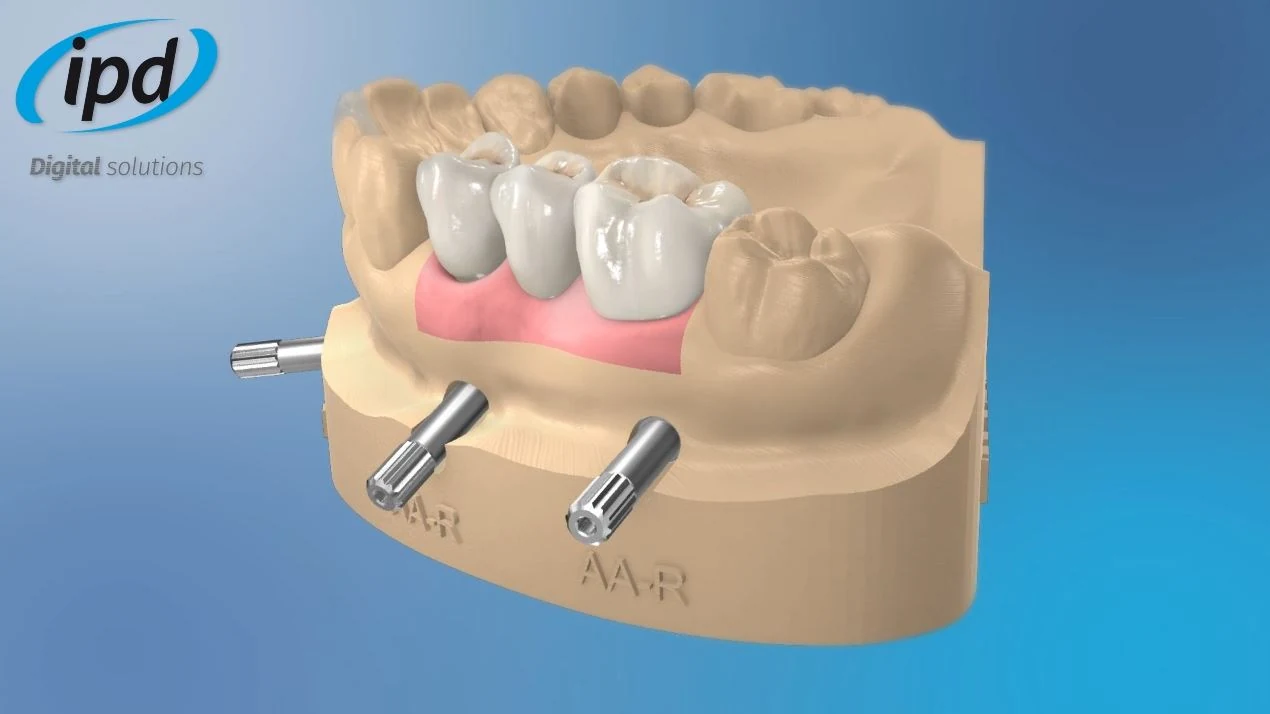

Fyzický model pomáhá kontrolovat dosed, kontakty a přístup ke šroubovému kanálu.
Stabilní komponenta

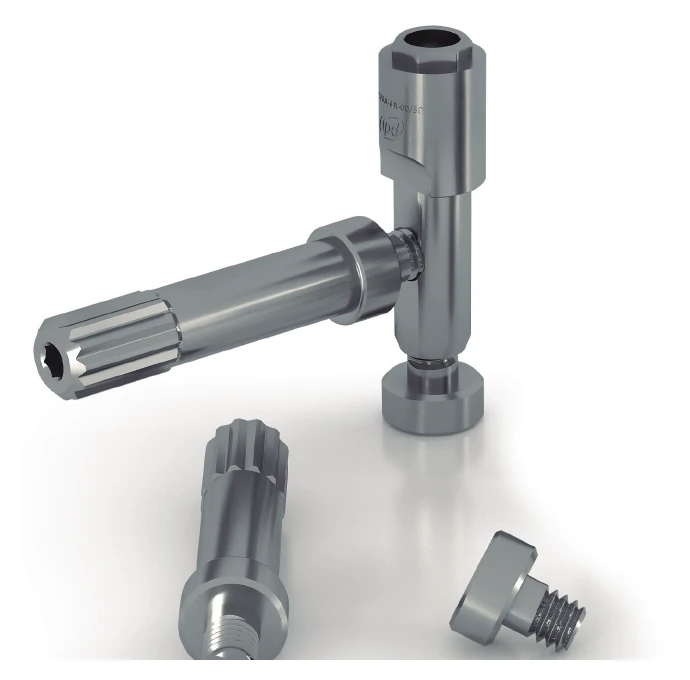

Analog převádí geometrii spojení do modelu a musí držet polohu bez vůle i bez napětí.
Checklist pro technickou podporu
Co poslat, když chcete správnou knihovnu nebo ověřit digitální analog
Čím přesnější informace pošlete, tím rychleji se dá zvolit správná cesta. U analogů se neptáme proto, abychom přidali formulářovou byrokracii. Ptáme se proto, aby v modelu nevznikl tichý milimetr s velkým egem.
Implantát a platformaZnačka, systém, průměr/platforma a zda jde o implant-level nebo MUA úroveň.
CAD softwareExocad, 3Shape, Dental Wings, ModelPro nebo jiný software a jeho verze.
Skenovací komponentaScanbody, Scan Transfer, LITE/TECH knihovna, případně OEM skenovací tělísko.
3D tiskTyp tiskárny, resin, nastavení, orientace modelu a zda už proběhl Validation Master.
OffsetNaměřený/ověřený offset kód, například podle testovací kostičky nebo kalibračního masteru.
Typ práceKorunka, můstek, full‑arch, Multi‑unit řešení, vyjímatelné pahýly nebo model s umělou gingivou.
Časté otázky
Digitální analogy IPD v praxi
Krátké odpovědi pro laboratoře, které chtějí přesný 3D model bez rituálního tance kolem nepřesné dutiny pro analog.
Je digitální analog nutný u každé implantologické práce?
Ne vždy. Pokud je workflow skutečně bezmodelové a všechny kontroly proběhnou digitálně, model nemusí být potřeba. Jakmile ale chcete fyzicky ověřit dosed, kontakty, okluzi, gingivu nebo full‑arch pasivitu, digitální analog dává modelu klinicky čitelný význam.
Proč nestačí vytisknout otvor a analog do něj jen zasunout?
Samotný otvor může mít po tisku jiný rozměr, než CAD předpokládal. Dvojí fixace a kalibrace offsetu pomáhají omezit vůli, rotaci i napětí v resinu.
Jak poznám správný offset?
Pomocí Validation Masteru nebo testovací kostičky. Analog má zapadnout stabilně, ale bez násilí. Výsledek slouží pro volbu odpovídající analogové knihovny nebo offsetového nastavení.
Je ModelPro povinný?
Nejde o jedinou možnou cestu, ale IPD jej pro 3D modely doporučuje a rozvíjí jako součást vlastního digitálního workflow. Umožňuje připravit modely, pahýly, 3D analogy, umělou gingivu a další kontrolní prvky v jednom prostředí.
Co když používám jiný CAD software?
Digitální analogy IPD navazují také na knihovny pro běžné CAD systémy. Důležité je správně spárovat implantát, platformu, scanbody, knihovnu, analog a offset.
Pošlete nám systém implantátu, software a informaci o 3D tisku
Pomůžeme ověřit návaznost digitálního analogu, knihovny, offsetu a ModelPro workflow. Čím přesnější zadání dostaneme, tím méně prostoru zbude pro resinové skřítky a jejich malé geometrické žerty.
