Provizorní abutmenty · digitální workflow
Od použitého scanbody až k přesně připravenému provizoriu.
Zařadit provizorium do digitálního workflowMapa řešení IPD · klinika ↔ laboratořTemporální abutment není v CAD procesu izolovaná součástka. Musí souhlasit systém, platforma, skutečně použité scanbody, knihovní větev TECH nebo LITE, indikace -06/-07 a zvolená cementační výška HIGH, MID nebo LOW.
Pracovní postup
Osm kontrolních bodů před výrobou STL
Nejčastější chyba vzniká ve chvíli, kdy se fyzická komponenta a digitální knihovna začnou chápat odděleně. Správný postup drží celý řetězec pohromadě.
Zjistěte použité scanbody
Laboratoř musí vědět, jaké scanbody bylo při akvizici skutečně v ústech nebo modelu.
Zvolte TECH nebo LITE
TECH navazuje na geometrii IPD, LITE na výslovně podporované OEM nebo third-party scanbody.
Vyberte indikaci
Jednotlivá korunka, můstek nebo vícečlenné provizorium určuje indexaci.
Zvolte -06 / -07
-06 s indexací pro korunkovou indikaci, -07 bez indexace pro můstkovou indikaci.
Vyberte HIGH / MID / LOW
Jde o knihovní cementační výšku, nikoli o gingivální výšku.
Navrhněte restauraci
Knihovna vytvoří geometrii dosedu a podpory pro korunku nebo můstek.
Sjednoťte fyzickou výšku
Je-li to nutné, fyzický temporální abutment zkraťte na stejnou výšku, jaká byla zvolena v knihovně.
Indexace a indikace
-06 a -07 vypadají podobně, ale nejsou stejná volba.
Korunková varianta s indexací
Antirotační geometrie je určena pro situaci, kdy musí CAD i fyzická komponenta zachovat konkrétní rotační orientaci. Typickým příkladem je jednotlivá korunka.
Můstková varianta bez indexace
Rotačně volná varianta je určena pro vícečlenné konstrukce, kde je prioritou společná cesta dosedu přes více implantátů nebo abutmentů.

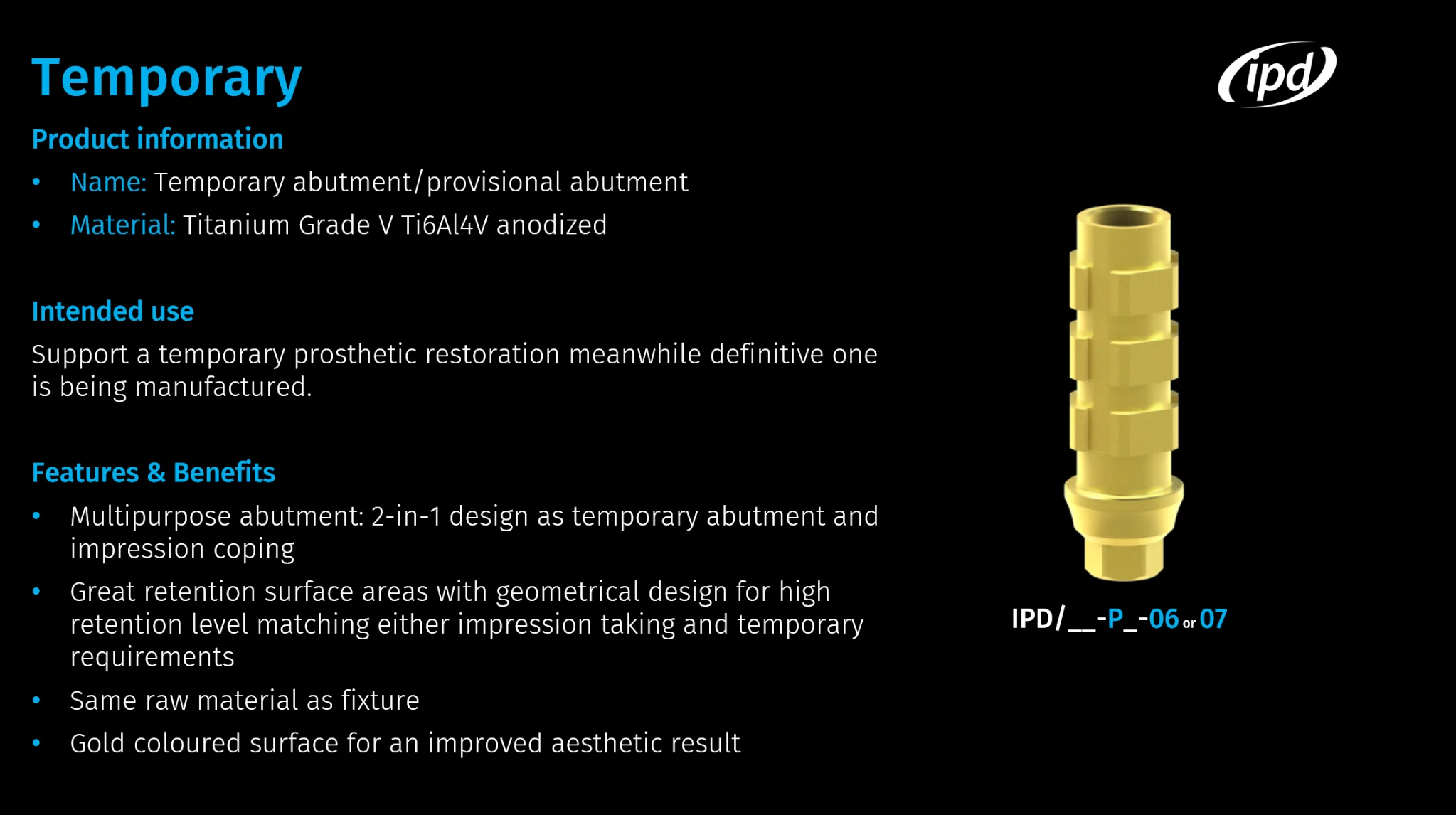

Praktický příklad: Straumann SRA Ø4,6 je v katalogu IPD veden s variantami IPD/DD-PR-06 a IPD/DD-PR-07. Stejná produktová rodina je současně vedena jako Temporary abutment / Open tray coping, tedy jako provizorní abutment nebo podle použitého šroubu jako kapna pro otevřenou otiskovací lžíci.
Cementační výška
HIGH / MID / LOW: digitální volba musí odpovídat fyzické komponentě.
Knihovna temporálních abutmentů nabízí tři cementační výšky. Volba určuje, v jaké výšce software připraví dosed restaurace. Při volbě MID nebo LOW je proto potřeba fyzický abutment v případě potřeby zkrátit na stejnou úroveň.
Plná dostupná výška
Vhodná tam, kde je pro restauraci dostatek okluzního prostoru a vyšší retenční plocha je žádoucí.
Střední výška
Kompromis mezi retenční plochou a dostupným prostorem. Fyzická komponenta se upraví podle zvolené knihovní úrovně.
Nejnižší knihovní výška
Pro omezený vertikální prostor. Požaduje pečlivou shodu mezi virtuální a skutečně zkrácenou komponentou.
Nezaměňovat: HIGH / MID / LOW označuje cementační výšku nad rozhraním. Není to totéž jako katalogová gingivální výška komponenty.

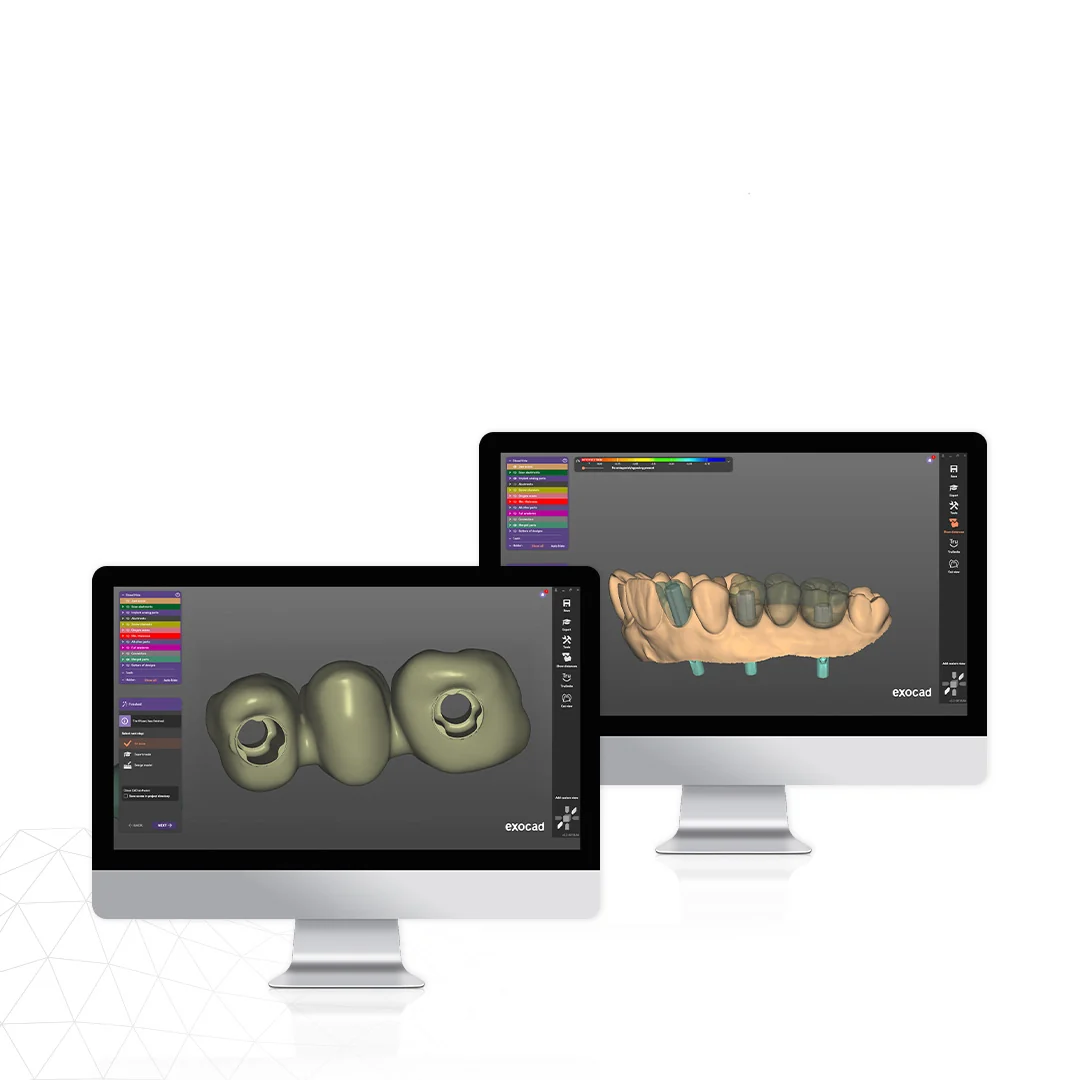

CAD software
Stejný princip, jiná navigace v Exocadu a 3Shape.
| Krok | Exocad | 3Shape |
|---|---|---|
| 1 · najít knihovnu | Výběr je organizován podle spojení a průměru platformy. | Výběr je organizován podle značky a spojení. |
| 2 · přiřadit sken | Zvolit přesně odpovídající Scan Body. | Zvolit přesně odpovídající Scan Body. |
| 3 · vybrat komponentu | Korunková nebo můstková varianta podle indikace. | Korunková nebo můstková varianta podle indikace. |
| 4 · zvolit výšku | HIGH / MID / LOW. | HIGH / MID / LOW. |
| 5 · návrh | Pokračovat standardním návrhem implantátové konstrukce a exportem STL. | Pokračovat standardním návrhem implantátové konstrukce a exportem STL. |

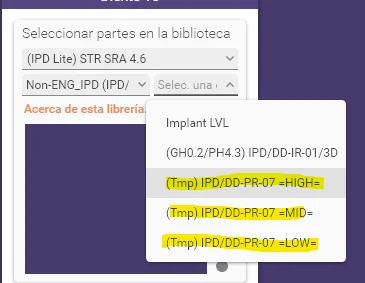

LITE workflow a podporované OEM scanbody
Pokud byl klinický sken pořízen scanbody, které je výslovně obsaženo v LITE knihovně, může laboratoř navázat IPD komponentou bez nahrazení skenovací geometrie jiným scanbody. Rozhodující je shoda konkrétního scanbody, platformy a cílové komponenty.
(IPD Lite) STR SRA 4.6
→ vybrat skutečně použitý Scan Body
→ Non-ENG_IPD
→ (Tmp) IPD/DD-PR-07
→ HIGH / MID / LOW
→ CAD návrh a STL
Časté otázky
Co si ověřit, než kliknete na „Design“
Co znamenají HIGH, MID a LOW v knihovně temporálních abutmentů?
Jde o tři knihovní cementační výšky nad protetickým rozhraním. Nejde o gingivální výšku abutmentu. Pokud zvolíte MID nebo LOW, fyzický temporální abutment se podle návodu zkrátí na odpovídající úroveň před spojením s navrženou restaurací.
Jaký je rozdíl mezi variantou -06 a -07?
V katalogové logice IPD je -06 varianta s indexací pro jednotlivou korunku a -07 varianta bez indexace pro můstkovou nebo vícečlennou indikaci. Vždy ověřte konkrétní platformu a aktuální katalog nebo knihovnu.
Mohu použít IPD temporální abutment, když lékař skenoval OEM scanbody?
Ano pouze tehdy, pokud je konkrétní použité scanbody výslovně podporované v odpovídající IPD LITE knihovně pro daný systém, platformu a výslednou komponentu. V CAD programu musí být zvolen přesně ten scanbody, který byl při skenování skutečně použit.
Musím po obdržení skenu případ znovu skenovat IPD scanbody?
Ne automaticky. Pokud zvolená LITE knihovna podporuje původní scanbody a cílový temporální abutment, může laboratoř pokračovat z existujících dat. Pokud scanbody v knihovně podporované není, geometrie se nesmí nahrazovat pouze podle podobného vzhledu.
Jak se knihovna temporálních abutmentů vybírá v Exocadu a 3Shape?
V Exocadu je cesta organizována podle spojení a průměru platformy a následně se volí scanbody a cementační výška. V 3Shape se výběr organizuje podle značky a spojení a poté se volí scanbody a cementační výška.
Je temporální abutment IPD zároveň otiskovací kapna?
U řad vedených v katalogu jako Temporary abutment / Open tray coping může stejná komponenta sloužit s okluzálním šroubem jako provizorní abutment a s dlouhým coping screw jako kapna pro otevřenou otiskovací lžíci.
Co musí laboratoř zkontrolovat před výrobou STL?
Systém a platformu, úroveň skenování, skutečně použitý scanbody, správnou větev TECH nebo LITE, indikaci korunka versus můstek, odpovídající -06 nebo -07, zvolenou výšku HIGH/MID/LOW a fyzickou shodu komponenty s návrhem.
Navazující kontrola
Nejste si jistí konkrétní knihovnou?
Pošlete systém a platformu, screenshot nebo referenci použitého scanbody, CAD software, zamýšlenou indikaci a referenci temporálního abutmentu. Před návrhem ověříme správnou knihovní větev.
