All-on-X a full-arch workflow
Multi‑unit IPD, MUA screw a Scan Transfer.
Reprezentativní systémový přehled pro šroubované částečné a celkové rekonstrukce. Multi‑unit abutment vytváří protetickou platformu, MUA screw řeší mechanický dosed konstrukce a Scan Transfer pomáhá přesněji zachytit pozici Multi‑unitů v intraorálním full‑arch skenu.
All-on-4 / All-on-6 / All-on-X
0°, 17° a 30°
Scan Transfer
MUA screw
Exocad & 3Shape
Multi‑unit platforma
MUA screw
Scan Transfer
Proč spojovat komponenty do jednoho příběhu
U full‑arch práce rozhoduje návaznost, ne izolovaná komponenta
Multi‑unit workflow je bezpečnější, když jsou jednotlivé kroky čitelné: zvolit správnou protetickou platformu, zachytit její polohu bez deformace, navrhnout konstrukci v odpovídající knihovně a uzavřít spojení šroubem, který zbytečně nepřenáší napětí do konstrukce.
All‑on‑X logikaStránka je zaměřená na šroubované částečné a full‑arch rekonstrukce, zejména tam, kde se pracuje na úrovni Multi‑unit abutmentů.
Digitální i kontrolní krokyDigitální workflow má smysl doplnit validací, pokud je klinický případ citlivý na pasivitu a přesnost celého oblouku.
Praktická kompatibilitaPro správný výběr je potřeba znát implantát, platformu, angulaci, gingivální výšku, skener a CAD software.

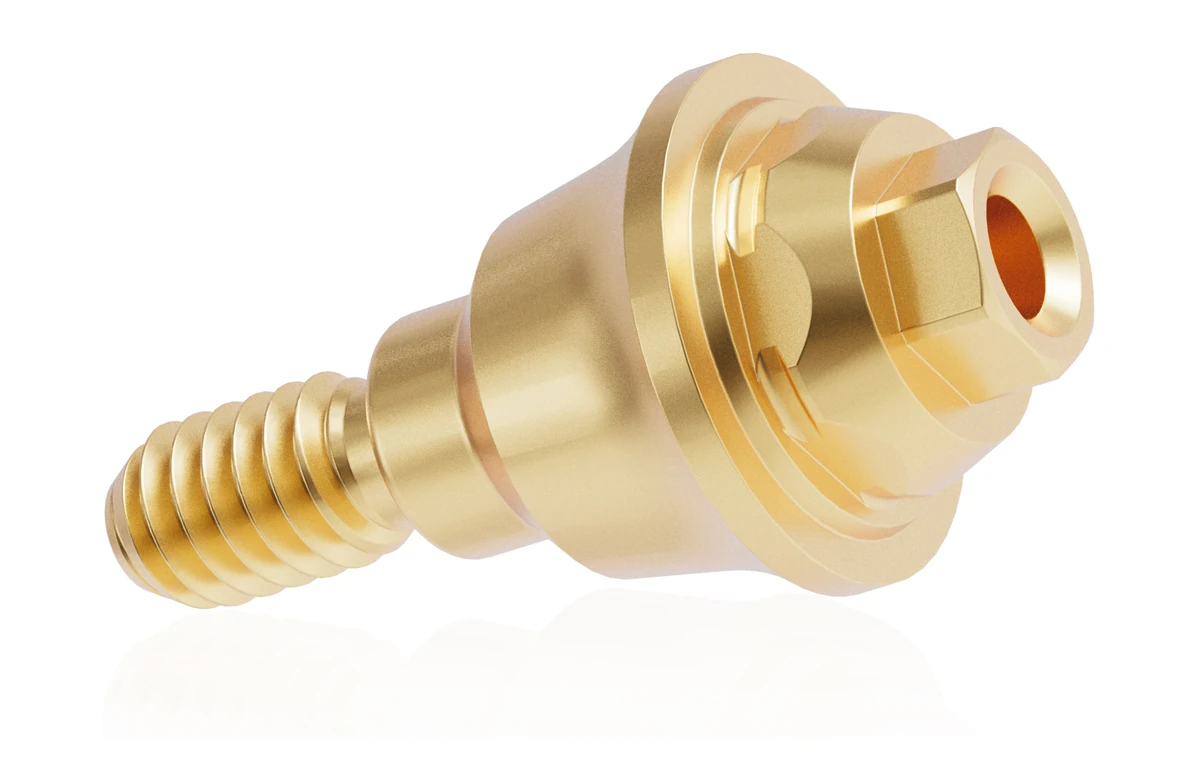

Multi‑unit system
Multi‑unit abutmenty IPD: protetická platforma pro částečné i celkové oblouky
Multi‑unit abutmenty IPD jsou určené pro šroubované implantoprotetické rekonstrukce v částečně i zcela bezzubém oblouku. Smyslem je vytvořit nad implantátem přehlednou protetickou úroveň, která lékaři a laboratoři usnadní práci s angulací, měkkými tkáněmi i budoucí konstrukcí.
Rovné i angulované variantyIPD uvádí varianty 0°, 17° a 30° s různými gingiválními výškami pro rozdílné anatomické situace.
TiN coatingZlatý odstín podporuje estetiku v měkkých tkáních a IPD jej spojuje také s mechanickou a biologickou výhodou povrchu.
Carrier pro manipulaciSoučástí konceptu je snadná manipulace při zavádění a práce s návaznými komponenty.
3D akvizice polohyMulti‑unit workflow navazuje na specializované IPD attachmenty pro třírozměrné zachycení pozice.
0° / 17° / 30°různé gingivální výškyAll‑on‑4 a full‑archTiN coating

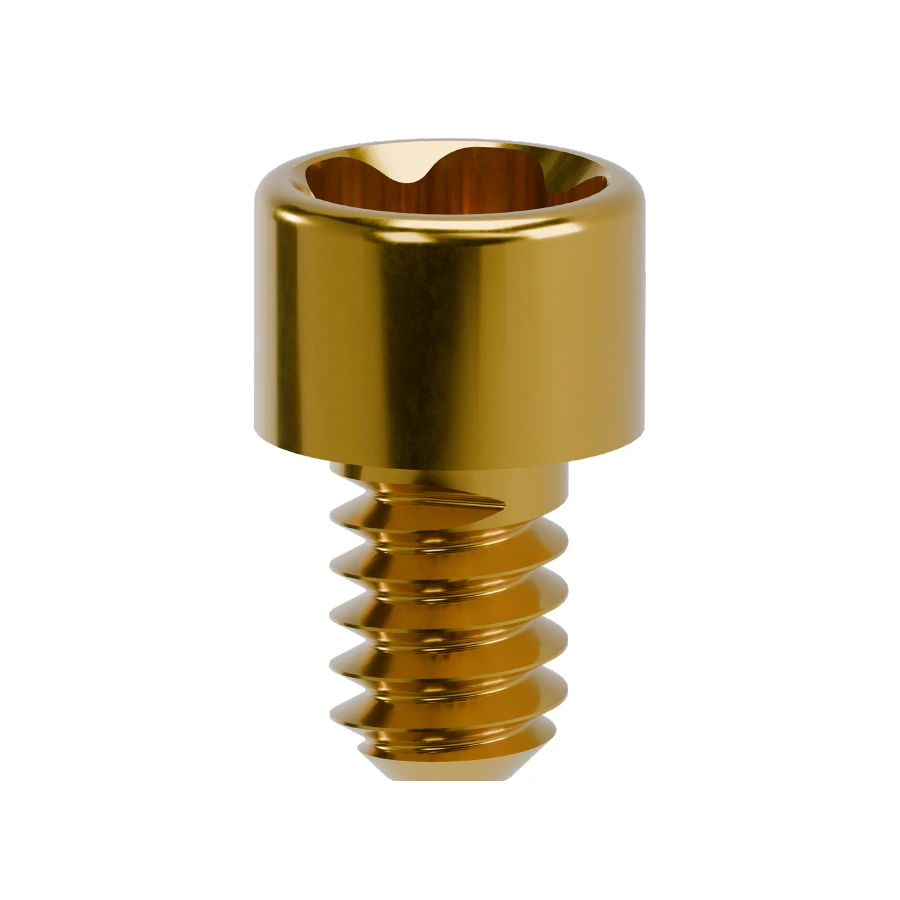

MUA screw
MUA screw: detail, který rozhoduje o dosedu konstrukce a rozložení sil
U přímých screw‑retained konstrukcí na Multi‑unit úrovni není šroub jen příslušenství. Je to funkční součást dosedací geometrie. Materiál IPD proto porovnává kuželové a ploché sedlo a vysvětluje, proč může být ploché sedlo výhodné pro výrobu, centrování i přenos sil.
Kuželové sedlo
- náročnější opracování dosedací plochy
- vyšší riziko napětí ve struktuře
- menší prostor pro korekci centrování
- může ubírat dostupnou vertikální dimenzi
Ploché sedlo IPD
- snazší opracování dosedu konstrukce
- možnost korekce centrování
- kolmější a rovnoměrnější distribuce sil
- lepší návaznost na přímé šroubované práce
Praktický význam: delší šroub EA‑TR‑51 podle materiálů IPD umožňuje zvýšit usazení CAD struktury z přibližně 0,4 mm na 1,1 mm, aniž by se ztrácela hloubka závitu. To je přesně ten typ detailu, který na hotové práci není vidět, ale může rozhodnout o klidu celé konstrukce.
Standardní dosed
Navýšené usazeníTiN coating a přenos momentuPro rovné i angulované kanály

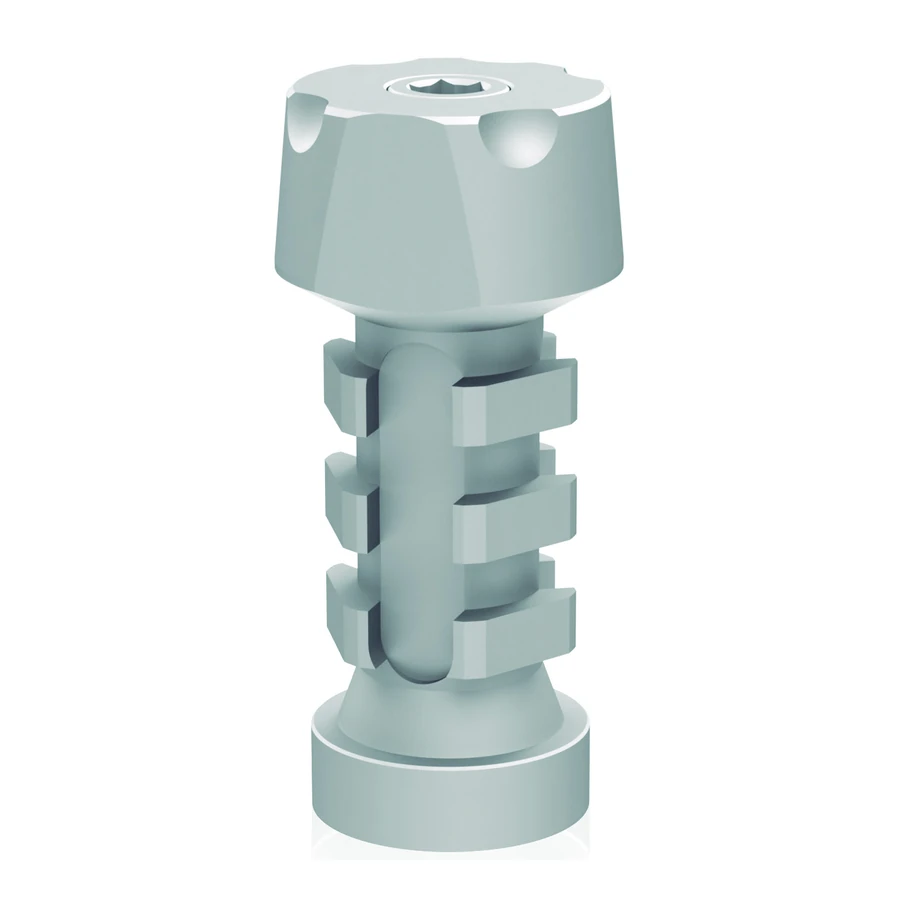

Scan Transfer
Scan Transfer: přesnější zachycení pozice Multi‑unitů v náročném full‑arch workflow
Scan Transfer vznikl pro situace, kde je intraorální full‑arch sken citlivý na chybu. U bezzubých čelistí a zadních úseků může být skenování výrazně závislé na operátorovi a na způsobu, jak software spojuje dílčí data. Scan Transfer proto rozšiřuje běžné scanbody řešení o geometrii a pracovní protokoly, které mají skeneru vytvořit čitelnější a souvislejší cestu.
Only‑top geometrieCAD alignment se soustředí na horní část konické hlavy, aby byla čitelná při axiálním skenování.
SplintováníRetenční tělo umožňuje spojení transferů a pomáhá snížit riziko mesh deformace v rozsahu oblouku.
5 µm toleranceIPD uvádí výrobní toleranci 5 µm, titan Grade V ELI a matný povrch.
Analogická kontrolaŘešení může navazovat na master jig nebo open‑tray impression protokoly.
Důležité rozlišení: Scan Transfer je primárně navázaný na Multi‑unit úroveň a intraorální skenování. U desktopových laboratorních skenerů je nutné postup ověřovat samostatně, protože povrchové úpravy mohou chování skenu ovlivnit jinak než v ústech.

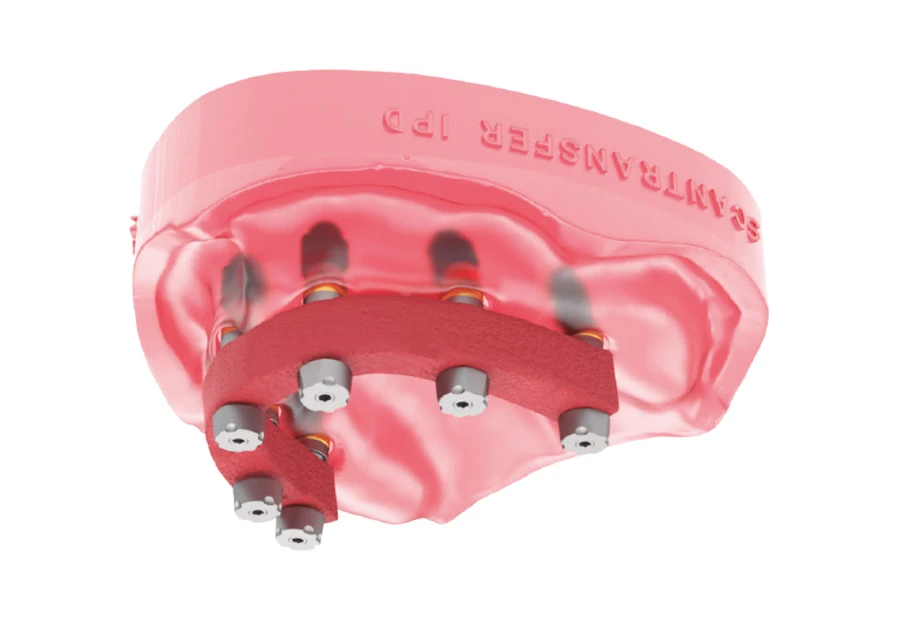

Splintovaný oblouk

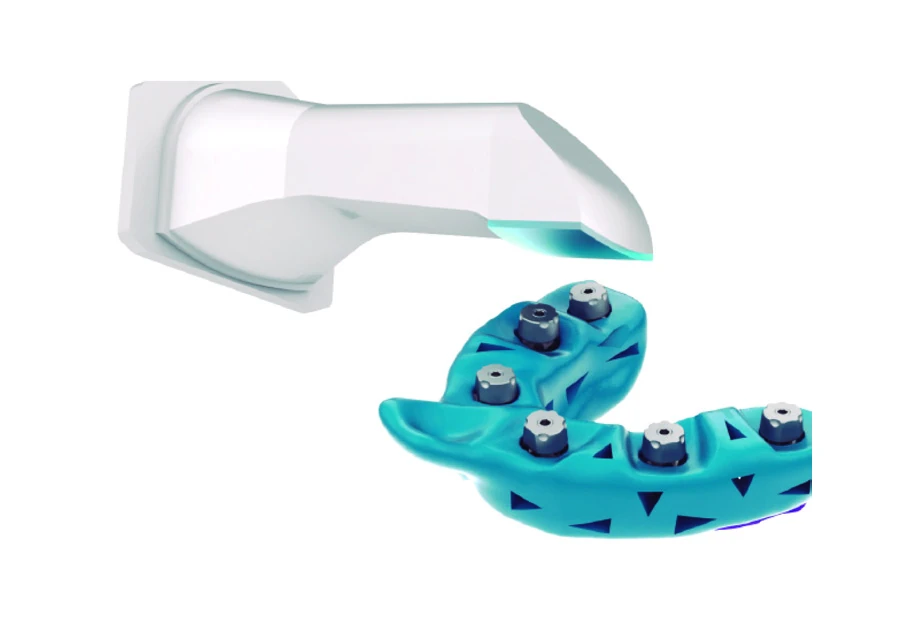

Kontrolní postupy

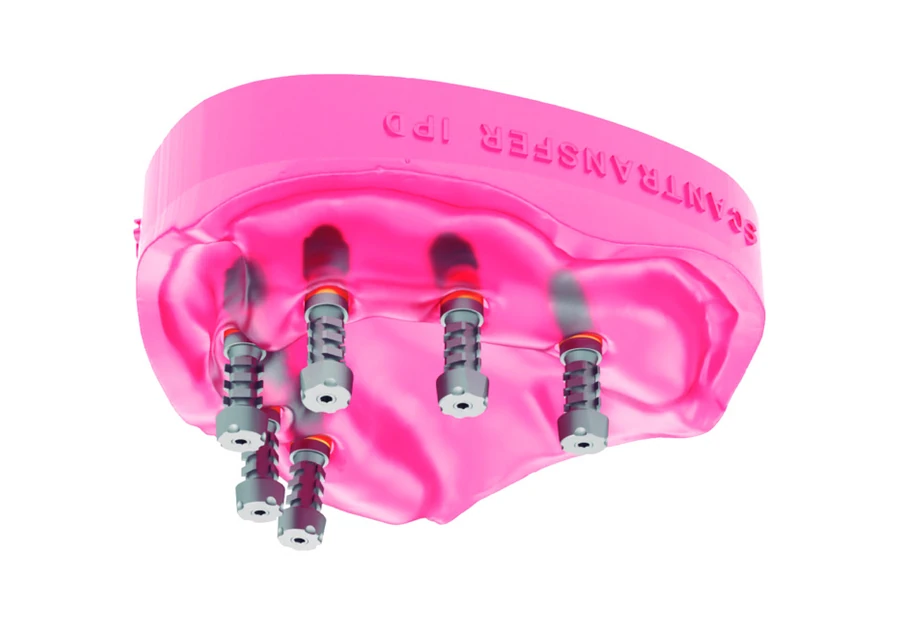

Full‑arch akvizice

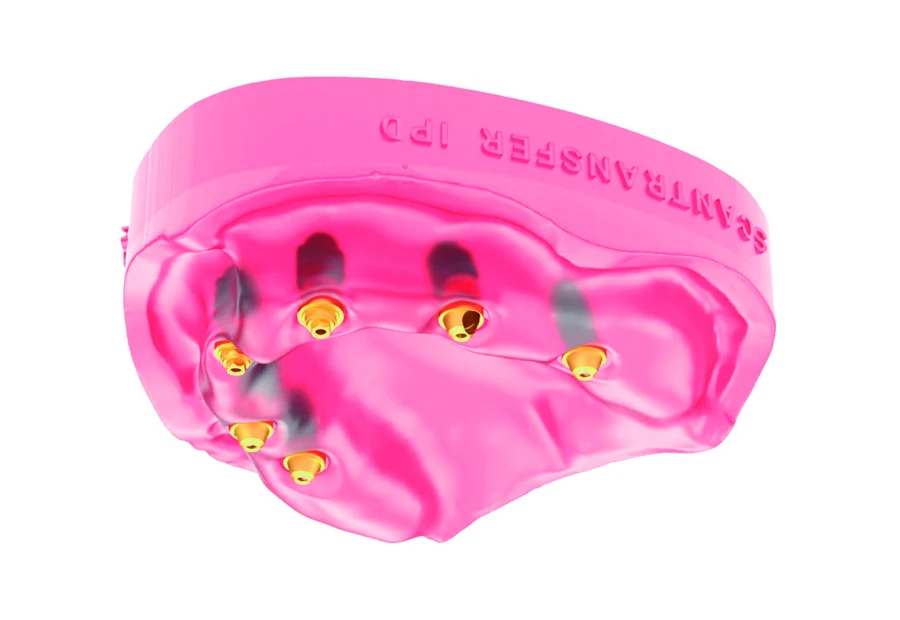

Multi‑unit reference
CSS|Strategy · De|Bug · Re|Scan
Tři protokoly, které vracejí do digitálního workflow kontrolu a validaci
U intraorálního skenování není problém jen lokální přesnost kolem scanbody, ale celková topografie oblouku. Pokud se bodová mračna skládají po částech, mohou vznikat drobné odchylky, které se v rozsahu celého oblouku nasčítají. Protokoly Scan|Transfer dávají skeneru vodicí strukturu a týmu možnost ověřit data dříve, než vznikne definitivní konstrukce.
CSS|Strategy
Scan body jsou rigidně propojeny fixační dlahou. Vzniká souvislá „skenovací dráha“, po které se intraorální skener pohybuje bez zbytečných skoků mezi izolovanými body.
- kontinuálnější akvizice dat
- nižší riziko deformace oblouku
- vhodné pro rozsáhlé full‑arch situace
De|Bug
Digitální postup se doplní o analogový validační prvek. Sádrový klíč nebo kontrolní model pomůže ověřit implantologické pozice a odhalit problém dříve, než je pozdě.
- kontrola pozic před dokončením práce
- možnost laboratorní korekce
- menší riziko špatného dosedu konstrukce
Re|Scan
Intraorálně se naskenuje nejlépe dostupná část oblouku a zbytek se doplní extraorálně na vyjmutém splintovaném modelu. Tím se omezuje vliv jazyka, tváří, salivy a omezeného přístupu.
- kombinace intraorálního a extraorálního kroku
- lepší práce s frontální referencí
- praktická cesta pro obtížně dostupné úseky
Kdy použít Scan Transfer a kdy standardní scanbody? Pokud se pracuje na úrovni Multi‑unit abutmentů v All‑on‑4, All‑on‑6 nebo All‑on‑X indikaci, Scan Transfer dává smysl jako nástroj pro zpřesnění a kontrolu full‑arch skenu. Pokud je naopak možné skenovat přímo na úrovni implantátů a hlavy standardních IPD scanbody jsou plně odhalené a dobře čitelné, může být vhodnější zůstat u standardního implant‑level skenovacího protokolu.

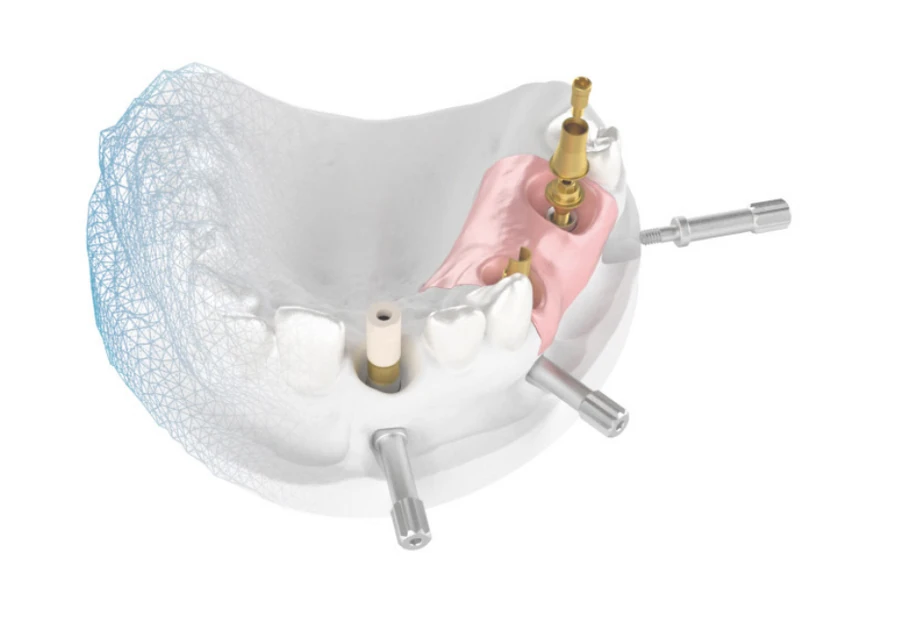

Precision matters
Význam přesnosti: šest míst, kde se rozhoduje o pasivitě, funkci a dlouhodobé stabilitě
Materiál IPD „Precision Matters“ ukazuje přesnost jako řetězec. U full‑arch práce se chyba nemusí projevit hned v místě, kde vznikla. Může se objevit až v konstrukci, při dosedu, v okluzi nebo v dlouhodobém mechanickém chování.
1Plánování léčbyCBCT, anatomie, osy implantátů a biomechanická rizika.
2Sken a integrace datČitelné referenční body, best‑fit a kontrola celého oblouku.
3CAD a výrobaStabilita geometrie v osách X, Y a Z a návaznost knihoven.
4Validace modeluTestování offsetu, kalibrace a kontrolní protokol 3D tisku.
5Estetika a profilVýška, emergence profil, materiál a přirozený vzhled náhrady.
6Dlouhodobá stabilitaSprávný dosed, okluze a odolnost vůči funkčnímu zatížení.
Krátká produktová videa
Geometrie se nejlépe chápe, když ji vidíme v pohybu
Videa ponecháváme jako doplněk. Hlavní informace jsou zpracované v textu, takže stránka funguje i bez spuštění videa a nebrzdí zbytečně načítání.
Multi‑unit system
Pohled na komponentu, která vytváří protetickou platformu pro full‑arch šroubované rekonstrukce.
Scan Transfer
Řešení pro přesnější zachycení pozice Multi‑unitů v All‑on‑X workflow.
Kontrola před objednáním
Co ověřit, aby se workflow nerozpadl na drobných detailech
Nejčastější chyby nevznikají proto, že by některá komponenta byla špatná. Vznikají tehdy, když na sebe nesedí systém, platforma, skenovací prvek, knihovna a typ konstrukce.
Implantační systém, platforma a informace, zda se pracuje na úrovni implantátu nebo Multi‑unitu.
Požadovaná angulace Multi‑unitu, gingivální výška a dostupný protetický prostor.
Typ skenování: intraorální, desktopové, kombinované nebo doplněné analogovou validací.
Používaný CAD software a konkrétní knihovna pro Multi‑unit, Scan Transfer a MUA screw.
Zda se navrhuje přímá screw‑retained konstrukce na hlavě Multi‑unitu, nebo práce s dalším protetickým mezikusem.
Zda bude potřeba validační model, sádrový klíč, master jig nebo další kontrolní krok před definitivní konstrukcí.
Je Scan Transfer vždy nutný?
Není. Smysl má hlavně u full‑arch workflow na Multi‑unit úrovni, kde je potřeba zpřesnit intraorální sken a snížit riziko deformace oblouku. Pokud lze bezpečně skenovat implant‑level pomocí standardních scanbody a jejich hlavy jsou plně čitelné, může být standardní protokol vhodnější.
Je MUA screw jen náhradní šroubek?
Ne v tomto kontextu. U přímých šroubovaných konstrukcí ovlivňuje dosedací geometrii, centrování a rozložení sil. Proto má význam řešit, zda konstrukce pracuje s plochým sedlem a odpovídající CAD knihovnou.
Co poslat technické podpoře pro ověření?
Pošlete značku a platformu implantátu, typ Multi‑unitu, angulaci, gingivální výšku, informaci o scanneru, CAD softwaru, zamýšleném typu konstrukce a ideálně i screenshot z knihovny nebo návrhu.
Pošlete nám systém, typ Multi‑unitu a používaný software
Pomůžeme ověřit návaznost Multi‑unit abutmentu, Scan Transferu, MUA screw a CAD knihovny. U full‑arch práce je levnější zkontrolovat detail předem než dohánět napětí až na hotové konstrukci.
