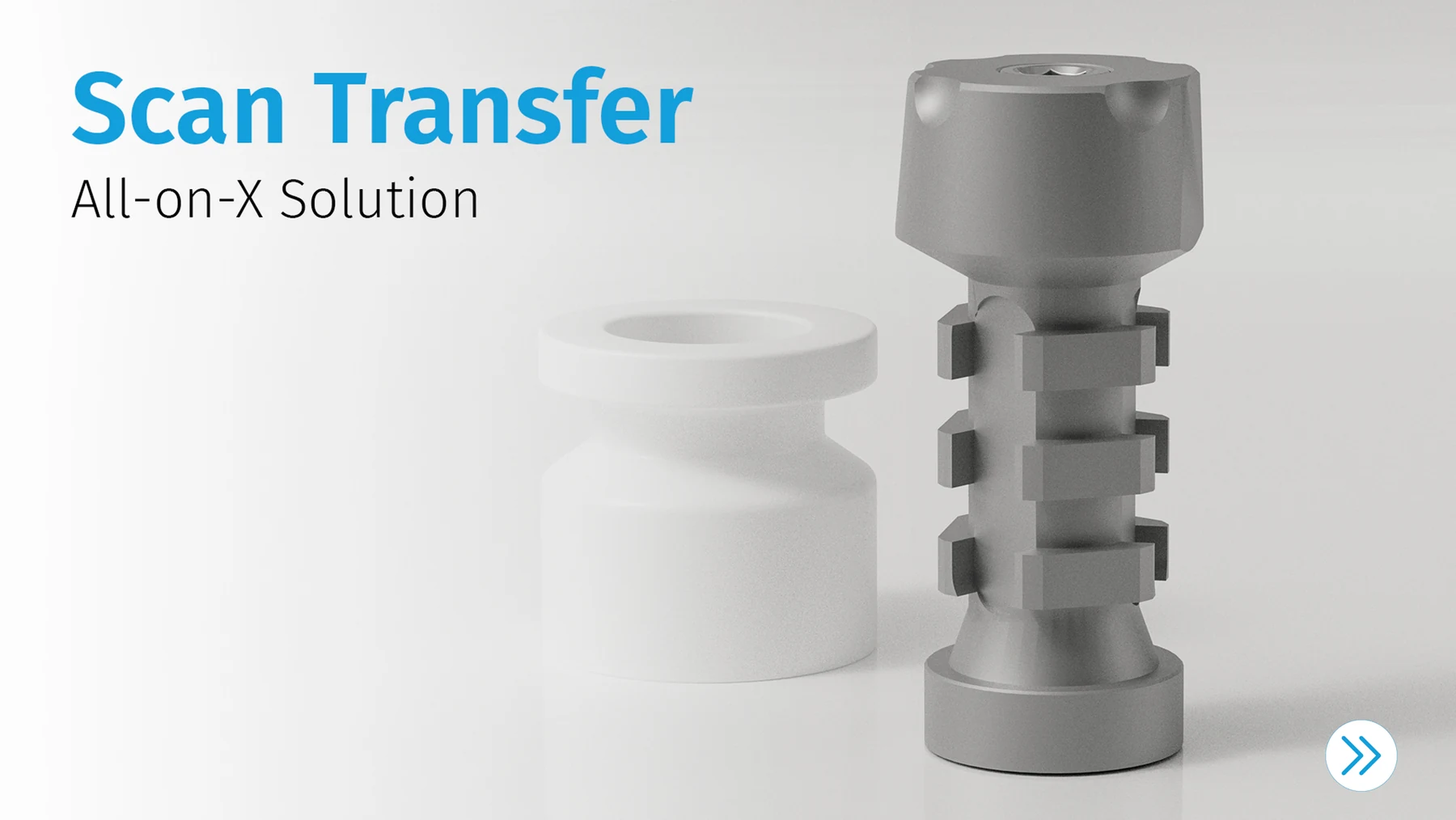

All‑on‑Four® – Skenovací transfery IPD

Proč skenovací transfery pro All‑on‑Four®?

U bezzubých a rozsáhlých rekonstukcí vznikají při intraorálním skenování makro‑chyby (zkreslení celého oblouku) i mikro‑chyby v okolí scan‑body. Rigidní propojení skenovacích tělísek a validace mimo ústa pacienta umožní zredukovat zkreslení, ověřit topografii skenu a zajistit pasivitu konstrukce ještě před definitivní výrobou.

Klíčové výhody

Vyšší přesnost All‑on‑Four®/Six® skenů díky ferulizaci scan‑body.
Možnost validace na sádrovém klíči / modelu a re‑sken mimo ústa.
Zrychlení učení obsluhy a opakovatelný workflow pro celé týmy.
Nižší riziko korekcí u křehkých try‑inů a minimalizace návštěv pacienta.

Protokoly skenování a validace

1) CSS|Strategy

Ferulizovaná tělíska vytvářejí „dálnici“ pro skener – kontinuální plochu bez přerušení. Minimalizují „Kintsugi efekt“ (slepy skenu) a snižují torzní deformace sítí. Vhodné pro plné oblouky i obtížně přístupné oblasti.

Návrh a zhotovení rigidní dlahy (splintu) dle chirurgického plánu.
Vedené snímání s orientací hlavic scan‑body a splintu v jedné rovině.
Jedno souvislé pořízení dat bez „lámaní“ skenu.

2) De|Bug

Vytvoření sádrového klíče s analogovými spojeními umožní mechanickou verifikaci i kontrolní sken na stolním skeneru. Slouží k potvrzení vazeb před výrobou konstrukce a k eliminaci „falešných pozitiv“ try‑inů.

Získání laboratorního modelu/klíče z intraorálního skenu.

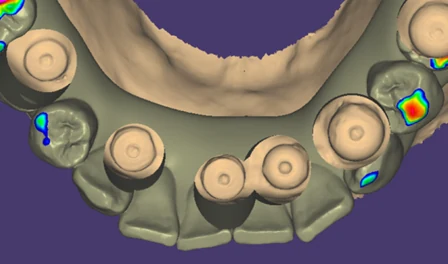

Opakovaný sken ex vivo a překrytí s daty in vivo.
Validace přesnosti před CAM a před finálním materiálem.

3) Re|Scan

Intraorálně se pořídí jen snadná část (např. frontální úsek). Kompletní sken dlahy/oblouku se provede mimo ústa v komfortu laboratoře. Obě data se poté přesně zarovnají.

Menší stres u pacienta, lepší přístup, vyšší kvalita dat.
Redukce chyb z opakovaných přejezdů skeneru.
Stabilní workflow i pro méně zkušené operátory.

Doporučený workflow – krok za krokem

Chirurgické plánování a návrh splintu

Vyjděte z řízené chirurgie (stackable guides) a z ní odvoďte návrh rigidní dlahy pro ferulizaci scan‑body.

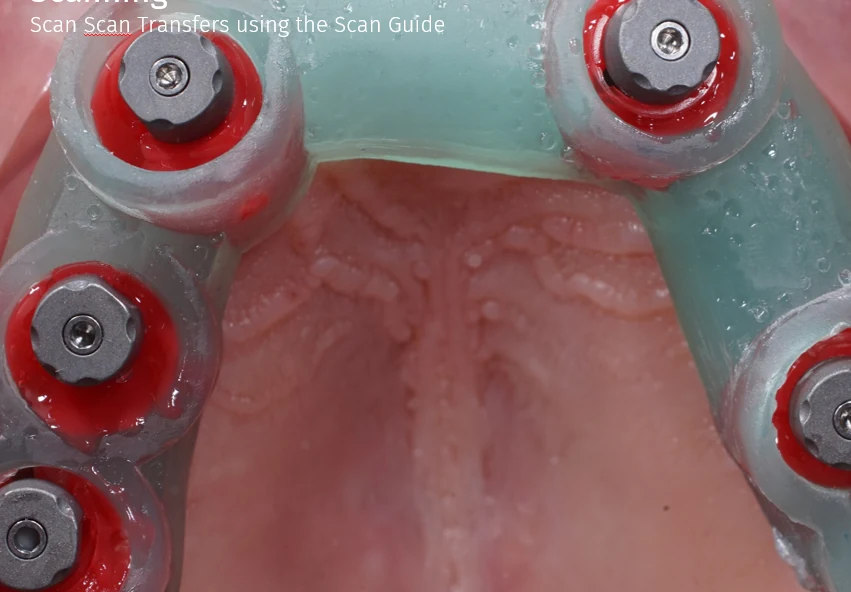

Ferulizace skenovacích tělísek

Dlahu vyrobte (PMMA/3D tisk/CNC) a pevně spojte se scan‑body na MUAs.
Pořízení skenů

Aplikujte CSS|Strategy; dle potřeby využijte Re|Scan (ex vivo doplnění) a De|Bug (sádrový klíč + ex‑vivo validace).
CAD návrh, validace a CAM

Po potvrzení pasivity a shody dat přistupte k frézování (např. titanová lišta) a estetickým vrstvám.

Volba protokolu podle situace

CSS|Strategy

Plné oblouky, potřeba kontinuálního skenu bez přerušení, nižší riziko torzního zkreslení.

De|Bug

Vyžadovaná mechanická verifikace v laboratoři, eliminace „falešných pozitiv“ try‑inů, kontrola před finále.

Re|Scan

Obtížný přístup v posteriorních úsecích, potřeba kvalitního skenu mimo ústa a zrychlení práce u křehkých pacientů.

Časté dotazy

Jaké skenery a knihovny lze použít?

Postupy jsou otevřené; využijete knihovny IPD (TECH/LITE) i běžné IOS/desktop skenery. Pro ferulizaci doporučujeme stabilní, matné povrchy a konzistentní expoziční dráhu.

Pasivita konstrukce – jak ji ověřit?

Zkombinujte De|Bug (sádrový klíč + rescan) s kontrolním nasazením na MUAs. V případě odchylek proveďte korekci CAD před CAM.

Co když má pacient limitované otevření?

Strategie Re|Scan zkracuje intraorální část – skenuje se pouze „snadný“ úsek. Zbytek dlahy naskenujete ex vivo a data sjednotíte.

Lze kombinovat protokoly?

Ano – například CSS|Strategy pro sběr primárních dat a následně De|Bug pro laboratorní validaci a Re|Scan pro doplnění dat.
