01 · Zachycení polohy
Skenovací tělísko IPD
Geometrie tělíska umožňuje CAD softwaru rozpoznat prostorovou polohu a orientaci implantátu při intraorálním i desktopovém skenování.
Co rozhoduje při skenování
Trojice přesnosti IPD
Ti‑báze, Scan Body a digitální analog. Jeden přesný řetězec.
Od platformy přes knihovnu k Ti-báziMapa řešení IPD · klinika ↔ laboratořSkenovací tělísko zachytí polohu implantátu, CAD knihovna ji bezpečně přenese do návrhu, Ti‑báze spojí digitální konstrukci s implantátem a digitální analog ji podle potřeby vrátí do přesného 3D modelu.
Intraorální i laboratorní skenování
Knihovny TECH a LITE
Model s analogem i bezmodelové řešení
Tři komponenty, jeden souřadnicový systém
Každý článek předává dál stejnou informaci o poloze implantátu
Přesnost nevzniká až při frézování. Rodí se už při skenu a musí bez přerušení projít knihovnou, návrhem, Ti‑bází a případně také 3D tištěným modelem.
02 · Fyzické spojení
Custom nebo CEREC Ti‑Base
Titanová báze vytváří přesné rozhraní mezi implantátem a individuálně navrženou korunkou či můstkem. Volba reference určuje platformu, gingivální výšku i šroub.
Vybrat správnou Ti‑bázi
03 · Přenos do modelu
Digitální analog IPD
Pokud workflow vyžaduje fyzický model, analog reprodukuje polohu implantátu v 3D tisku. Dvojí fixace pomáhá udržet přesné usazení.
Kdy je analog potřebaOd skenu k hotové práci
Digitální workflow ve čtyřech navazujících krocích
Nejde o tři samostatné výrobky. Jde o jeden přesný datový tok, ve kterém musí každá reference odpovídat zvolené implantační platformě i knihovně.
Skenování
Scan Body se usadí na implantát nebo abutment a skener zachytí jeho rozpoznatelnou geometrii.
CAD knihovna
Best‑fit přiřadí naskenovanou geometrii ke knihovnímu objektu a přenese do návrhu přesnou osu i indexaci.
Návrh na Ti‑bázi
Konstrukce se navrhne pro konkrétní Ti‑bázi, její výšku, retenční geometrii a rovný nebo podporovaný angulovaný kanál.
Model a kontrola
Je‑li potřeba fyzický model, digitální analog se vloží do připraveného lůžka a zajistí podle zvoleného systému.
Digitální analog není povinný v každém případu. Potřebujete jej tehdy, když vyrábíte implantologický 3D model. U plně bezmodelového workflow končí fyzický řetězec u Ti‑báze a finální konstrukce.
Když všechny části mluví stejným geometrickým jazykem, workflow přestává být skládankou a začne fungovat jako celek. A na chvíli je svět opravdu v pořádku.
Ti‑báze je fyzický kotevní bod návrhu. Proto musí odpovídat CAD knihovně, implantační platformě i použitému fixačnímu šroubu.
Srdce protetické konstrukce
Ti‑báze CAD/CAM IPD: flexibilita tam, kde ji návrh skutečně potřebuje

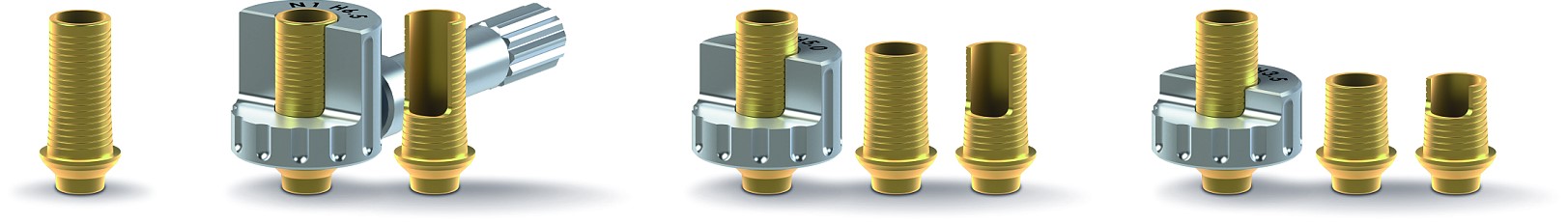

Custom Ti‑Base IPD kombinuje asymetrickou třílaločnou geometrii, retenční povrch a výškové varianty. U určených referencí lze pracovat také s řezacími a dokončovacími vodiči, které pomáhají převést plánovanou výšku z CAD návrhu do fyzické báze.
Asymetrická třílaločná orientacePomáhá jednoznačnému zapojení a stabilní orientaci konstrukce na bázi.
Výšky a gingivální profily podle referenceVolba se řídí měkkými tkáněmi, prostorem pro konstrukci a konkrétní implantační kompatibilitou.
TiN varianty se zlatým odstínemMohou být výhodné z estetického hlediska. Dostupnost povrchu je nutné ověřit u konkrétní reference.
Správný šroub a moment jsou součástí volbyTi‑bázi objednávejte spolu s odpovídajícím šroubem a používejte moment uvedený pro daný systém.

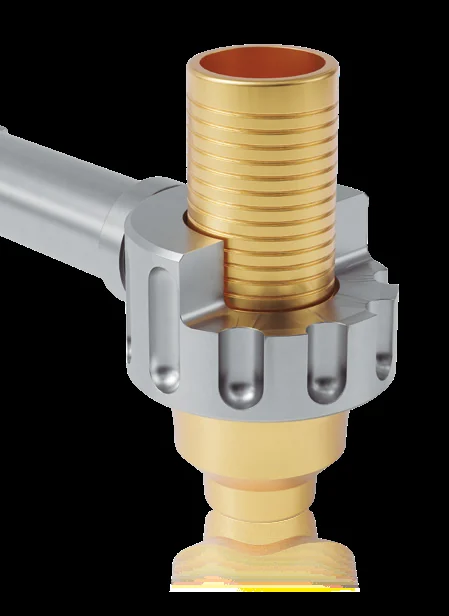

Custom Ti‑Base
Pro knihovní workflow IPD, individuální konstrukce a výběr z více platforem a výšek.

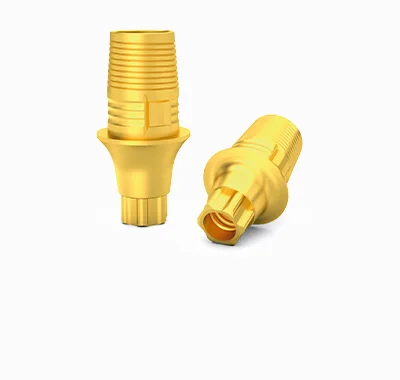

CEREC Ti‑Base
Samostatná řada pro CEREC/InLab workflow. Reference se volí podle převodní tabulky knihovny a bloku.
Scan Body není pouze „značka“ v obrazu. Je to přesně definovaný objekt, který musí CAD knihovna správně rozpoznat.
První přenos polohy
Scan Body: přesnost, dosednutí a čitelná geometrie
Skenovací tělíska IPD jsou určena pro intraorální i laboratorní skenery. Jejich geometrie podporuje zachycení prostorové polohy implantátu a následné přiřazení pomocí best‑fit algoritmu v odpovídající CAD knihovně.
Intraorální i desktopové systémyJedna produktová rodina může navazovat na různé skenovací technologie, vždy podle dostupné knihovny.
Rotační a antirotační variantyVolba souvisí s typem konstrukce, například jednotlivou korunkou nebo vícenásobnou prací.
Best‑fit musí odpovídat konkrétnímu tělískuNesprávná knihovna nebo záměna scanbody může přenést chybu do celého následného workflow.
Před skenem ověřte úplné dosednutí, čistotu skenovací plochy, správný fixační šroub a doporučené dotažení. Při pochybnostech je nejrychlejší cesta kontrola reference proti knihovně.
Dvě možnosti fixace pomáhají stabilizovat analog v modelu a přizpůsobit montáž konkrétnímu laboratornímu postupu.
Přesná poloha v 3D modelu
Digitální analog: když se virtuální implantát musí vrátit do fyzického světa

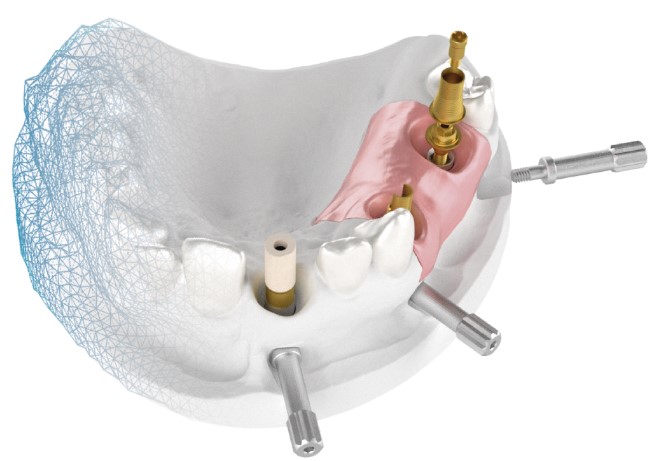

Digitální analog IPD je určen pro implantologické 3D tištěné modely. Konstrukce se dvěma fixačními šrouby podporuje přesné umístění analogu v připraveném lůžku. Boční fixace navíc umožňuje pracovat s artikulátorem bez narušení registrace skusu.
Dvojí fixaceSpodní nebo boční přístup umožňuje zvolit způsob zajištění podle konstrukce modelu a laboratorního postupu.
Práce s artikulátoremBoční šroub je navržen tak, aby byl dostupný i v situaci, kdy spodní přístup omezuje artikulace modelu.
Validation MasterMaster STL a zkušební analog umožňují ověřit rozlišení tiskárny a nastavení dosednutí ještě před rutinním použitím.
Digitální spojovací tkáň
CAD knihovna propojuje sken, Ti‑bázi i digitální analog
IPD nabízí dvě úrovně knihoven. TECH dává zkušenému uživateli širší kontrolu nad parametry; LITE zjednodušuje orientaci a nasazení v běžném workflow.
IPD TECH
Maximum kontroly- Vysoké rozlišení STL souborů a knihovny členěné podle typu rekonstrukce.
- Validované možnosti ASC a dvě varianty cementační mezery.
- Rozšířená práce s tolerancemi skenování a digitálních analogů.
- Vhodné pro laboratoře, které chtějí detailně řídit parametry výroby.
IPD LITE
Rychlé nasazení- Standardní rozlišení STL a optimalizované výchozí parametry.
- Knihovny seskupené podle implantačního systému pro snadnější orientaci.
- Podpora 3D analogů a vybraných scanbody replacement workflow.
- Praktická volba pro zjednodušený každodenní provoz.
Exocad3ShapeDental WingsChairside workflowExoplan
Nejdůležitější není název knihovny, ale shoda celého řetězce. Při výběru ověřujeme implantační systém, platformu, Scan Body, typ Ti‑báze, digitální analog, CAD software a jeho verzi.
Komponenty v pohybu
Tři krátké pohledy na jeden společný systém
Videa se načtou až po spuštění, takže stránku nezatěžují při prvním otevření.

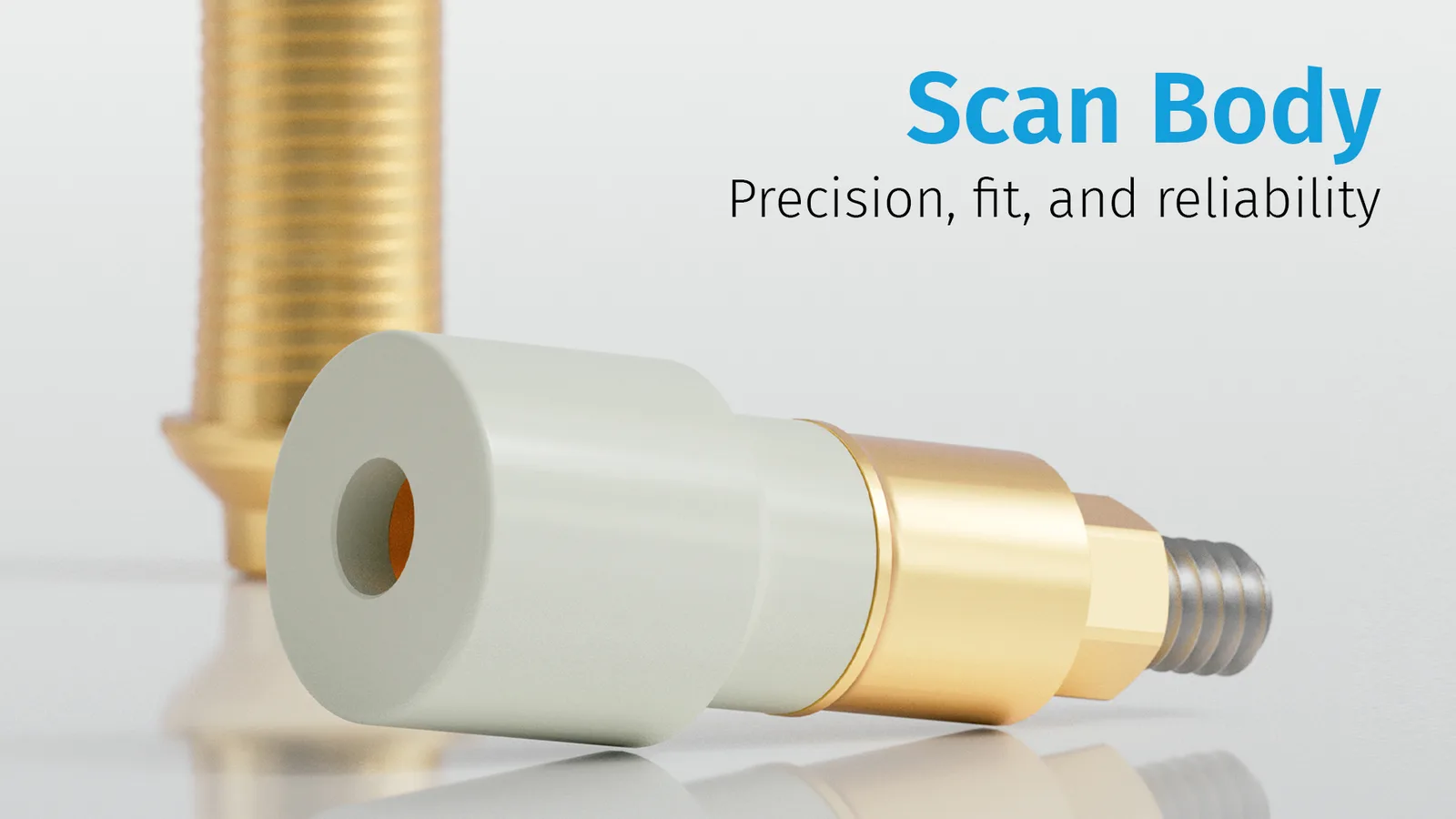

Scan Body
Rozpoznatelná geometrie pro přesný digitální otisk a CAD přiřazení.

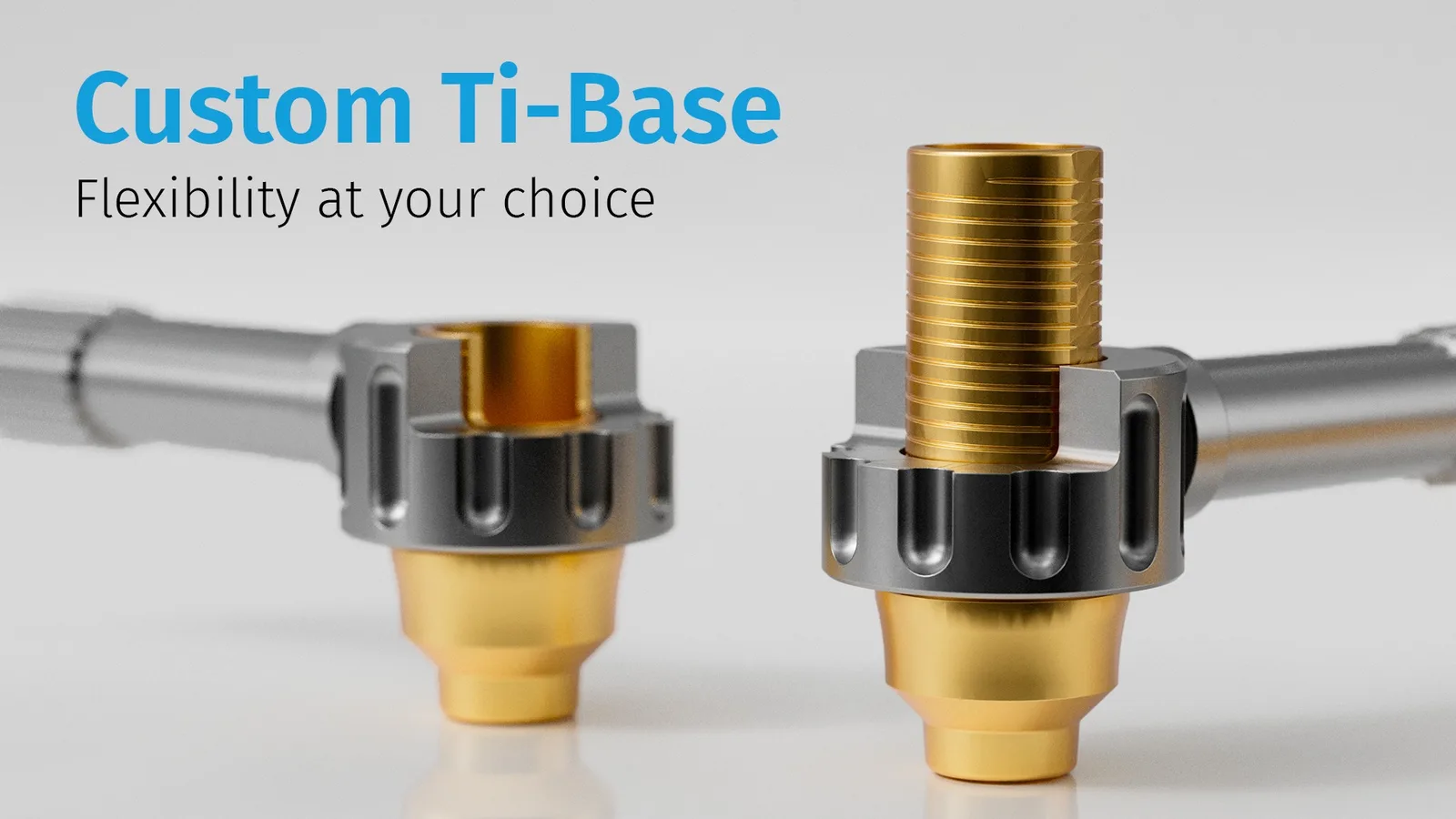

Custom Ti‑Base
Retenční geometrie, vodicí nástroj a fyzický základ individuální konstrukce.

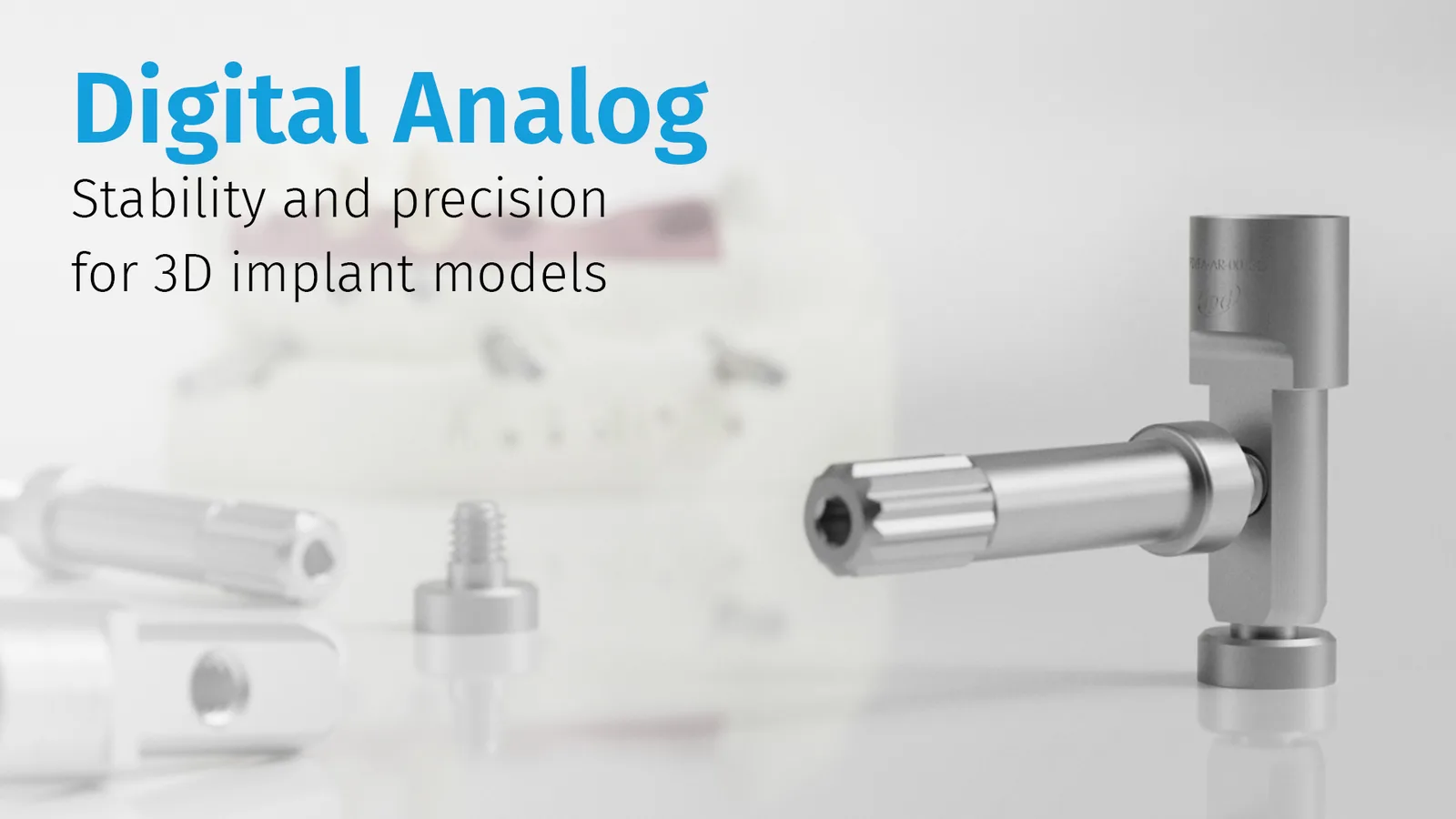

Digitální analog
Fixace a přesné přenesení virtuální polohy do implantologického 3D modelu.
Praktické otázky
Co si před objednáním celé sestavy ověřit
Musí být Scan Body, Ti‑báze a digitální analog ze stejné řady kompatibility?
Ano. Všechny komponenty a CAD knihovna musí odpovídat stejné implantační platformě a konkrétnímu workflow. Nestačí, že mají podobný tvar nebo pocházejí od stejného výrobce.
Je digitální analog nutný pro každou práci na Ti‑bázi?
Ne. Je nutný pouze tehdy, pokud chcete vytvořit fyzický 3D tištěný model s implantátovým analogem. Při bezmodelovém postupu jej nepoužijete.
Jaký je rozdíl mezi rotační a antirotační variantou?
Antirotační geometrie se typicky používá u jednotlivých rekonstrukcí, kde je nutná jednoznačná orientace. Rotační varianty se používají u indikací, kde konstrukce spojuje více implantátů. Konkrétní volbu určuje knihovna a návrh.
Lze Custom Ti‑bázi zkrátit?
U vybraných referencí ano, ale pouze v rozsahu a způsobem určeným výrobcem. Používají se odpovídající řezací a dokončovací vodiče, aby nebyla porušena retenční geometrie ani dosedová plocha.
Kterou knihovnu zvolit: TECH, nebo LITE?
TECH je vhodná pro uživatele, kteří potřebují detailní kontrolu nad tolerancemi, mezerami a typem rekonstrukce. LITE zjednodušuje instalaci a orientaci. Rozhoduje také použitý software, jeho verze a zvolený Scan Body.
Pošlete nám implantační systém a používaný software
Pomůžeme sestavit kompatibilní řetězec: Scan Body, Ti‑bázi, fixační šroub, digitální analog i správnou CAD knihovnu.
Technické informace vycházejí z produktových listů IPD pro Custom Ti‑Base, Scan Body, digitální analog a CAD knihovny. Dostupnost, rozměry, doporučený moment a kompatibilitu vždy ověřte podle aktuální reference a návodu k použití.
