Od diagnózy osy nasazení po servis náhrady
Praktická mapa pro lékaře a zubního technika: nejdříve geometrie a společná dráha nasazení, potom síla retence, přenos polohy, polymerace titanových pouzder a teprve nakonec definitivní nylonové vložky.
Stránka propojuje PSD System IPD s klinickým principem Locator® kompatibilních attachmentů. U komponenty KA-CL-14 vycházíme z potvrzeného IPD pracovního postupu se třemi délkami: zavaděč, otiskovací kapna a scan abutment.
Základní pravidlo: divergence určuje typ vložky. Požadovaný odpor při sejmutí určuje sílu vložky. Vyšší retenční síla nenahrazuje správnou osu nasazení.
PSD ve třech vrstvách
Stejná retenční logika může navazovat na dvě rozdílné protetické větve. Nesmí se však zaměnit komponenty pro implant-level přenos s komponentami pro PSD místo vytvořené na CAD/CAM konstrukci.
Identifikujte implantační systém a platformu.
Změřte gingivální výšku a protetický prostor.
Určete společnou dráhu nasazení náhrady.
Teprve potom měřte divergenci jednotlivých attachmentů.
Vyberte konkrétní PSD abutment podle implantátu, platformy a gingivální výšky. Utahovací moment se řídí konkrétní referencí daného implantačního systému, není univerzální pro celou PSD rodinu.
Následuje měření divergence, zvolení 20° nebo 40° retenční rodiny a přímý nebo nepřímý processing pouzder.
Primární konstrukce nebo třmen vytvoří nová retenční místa a může převzít část disparalelity implantátů. Do připraveného závitového lůžka se osazuje PS-LR-00. Konstrukční fázi proto řešte na specializované stránce; po vytvoření PSD míst se vraťte sem pro volbu 20°/40°, processing pouzder a definitivní retence.
Samostatný CAD/CAM workflowRozhodovací bod 1

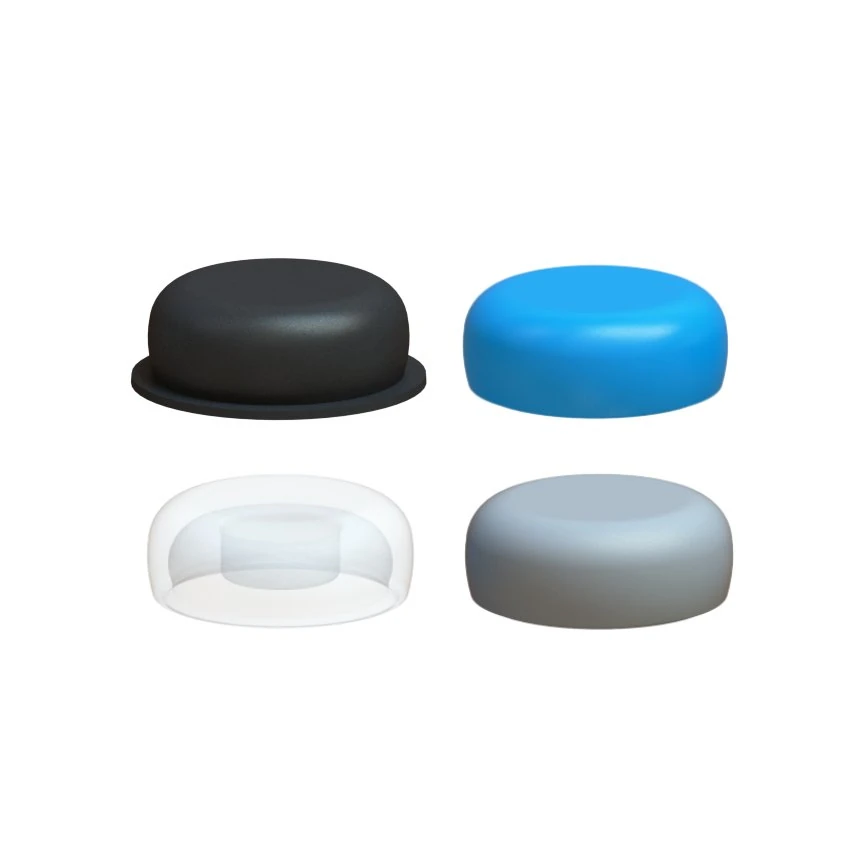

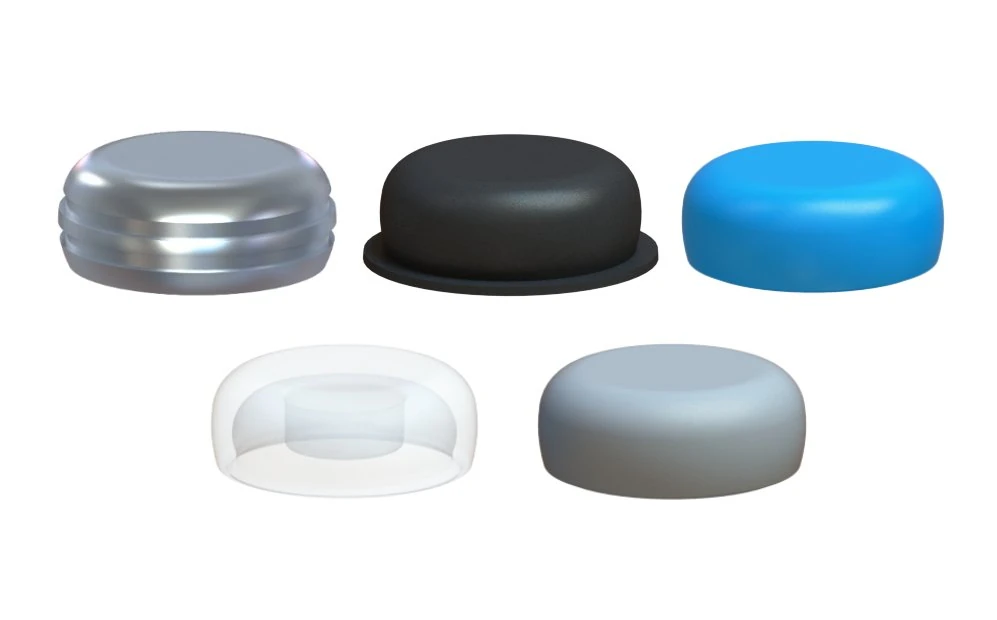

IPD rozděluje PSD retenční vložky na standardní rodinu do 20° celkové divergence a divergentní rodinu do 40° celkové divergence. Prakticky se posuzuje odchylka každé patrice od společné dráhy nasazení náhrady.
Vizuální orientace: divergentní vložky mají odlišnou centrální geometrii bez standardního středového retenčního výstupku. Berte to jako rozpoznávací znak, nikoli jako samostatné kritérium pro volbu úhlového rozsahu.
Každé retenční místo posuzujte vůči jedné společné dráze nasazení celé náhrady. Pokud jsou všechny patrice v toleranci standardní rodiny, použijte standardní vložky. Pokud některá patrice vyžaduje větší úhlovou kompenzaci, řešte ji divergentní vložkou podle povoleného rozsahu. Není nutné převádět všechny ostatní dobře orientované patrice do 40° rodiny pouze proto, že jedna pozice je více angulovaná. Při rozsáhlé nebo neřešitelné disparalelitě je vhodnější upravit osu konstrukcí než nechat celý problém na pružnosti nylonu.
Rozhodovací bod 2
Retenční síla má pacientovi dát bezpečný pocit při funkci, ale náhrada musí zůstat reálně snímatelná. U více attachmentů se celkový odpor kumuluje, proto je vhodné začít nejnižší klinicky dostačující retencí a případně ji stupňovat.
U nového případu začněte nejnižší retenční silou, která náhradu bezpečně stabilizuje. Pacient musí být schopen náhradu opakovaně a kontrolovaně sejmout.
Čtyři pouzdra s vysokou retencí mohou vytvořit velmi odlišný celkový odpor než dvě pouzdra. Sílu proto nevolte izolovaně podle jedné vložky.
Když náhrada nevstupuje po společné dráze nebo nedosedá pasivně, nejprve řešte osu, interference a podsekřiviny. Retenční sílu zvyšujte až u mechanicky správného případu.
Rozhodovací bod 3

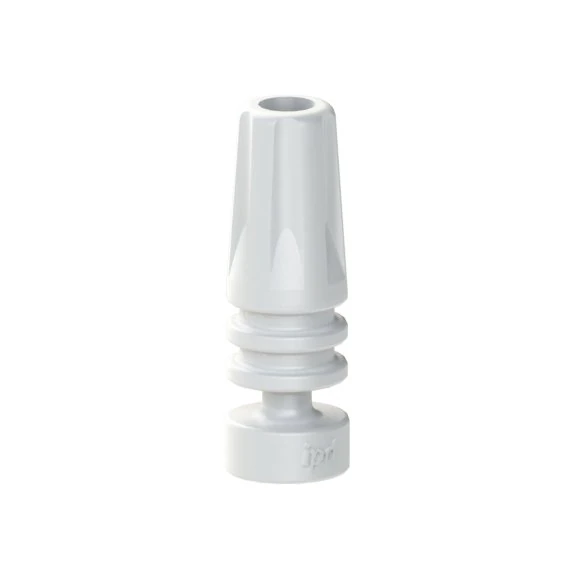

Aktuální katalog IPD označuje KA-CL-14 jako Carrier / Scan Abutment / Impression Coping. Pro praktické zpracování používáme potvrzený IPD protokol zkracování podle tří zářezů na těle komponenty.
Bez zkrácení funguje KA-CL-14 jako carrier, tedy manipulační zavaděč pro bezpečné uchopení a zavedení PSD komponenty.
Po prvním zkrácení zůstávají na těle dva zářezy. V této délce slouží KA-CL-14 jako impression coping pro přenos polohy PSD patrice do konvenčního otisku.
Po zkrácení na posledním, třetím zářezu odshora vznikne krátká referenční geometrie pro digitální záznam, tedy scan abutment.
Než KA-CL-14 zkrátíte, rozhodněte, zda potřebujete zavaděč, konvenční otisk nebo digitální scan. Řez musí být čistý a nesmí poškodit dosedací ani referenční geometrii. Čištění, dezinfekci a případnou sterilizaci provádějte podle aktuálního návodu k použití pro danou referenci.
Rozhodovací bod 4
Nejde jen o volbu „sádra versus 3D tisk“. Pokud vznikl implant-level digitální model dříve, než je definitivně známá gingivální výška PSD patric, může mezi digitální akvizici a konečný attachment-level otisk vstoupit samostatná klinická verifikace modelu.
Tato cesta je vhodná jako kontrolní mezikrok, pokud byl vytvořen přesný implant-level model se systémovými digitálními analogy, ale finální gingivální výšky PSD patric ještě nejsou bezpečně známé.
| Otázka | Klasický PSD otisk | Přímý digitální PSD model | Implant-level verifikační mezikrok |
|---|---|---|---|
| Co je v okamžiku přenosu známé | definitivní PSD patrice a jejich výška | definitivní PSD patrice a jejich výška | přesná implant-level reference; PSD výšky mohou být teprve určeny klinicky |
| Hlavní reference | KA-CL-14 jako impression coping | KA-CL-14 jako scan abutment | systémové implantátové analogy + rigidní verifikační komponenty |
| Co kontrolujeme | attachment-level přenos do sádry | PSD library matching + tisk PSD modelu | vzájemnou implant-level geometrii modelu vůči ústům pacienta |
| Co následuje | analogová výroba | digitální / modelová výroba | výběr PSD výšek → elastomerový PSD otisk → analogová výroba |
Rozšířená digitální větev
Tato větev je užitečná tehdy, když přesná implantátová data vzniknou intraorálním skenem, pracovní model je vyroben externě a vlastní návrh náhrady pokračuje až v laboratoři. Klíčové je správně oddělit implant-level referenci od následné PSD / Locator-kompatibilní reference.
Pokud je 3D model navržen na implant-level úrovni, patří do něj systémový digitální analog daného implantátu. Pokud CAD workflow převede známou implantátovou pozici na přesně zvolenou PSD patrici a model je vytvořen přímo na PSD úrovni, používá se PS-AR-00/3D a implantátový analog už nemusí být ve fyzickém modelu přítomen.
Vstupní IOS data musí obsahovat přesnou scanbody referenci. U OEM scanbody se použije pouze knihovna, která je pro daný systém, platformu a konkrétní scanbody určena; u kompatibilní IPD větve to může být příslušná LITE knihovna.
Matching scanbody s knihovnou určí polohu a osu implantátu. Tato souřadnice je výchozí geometrická reference; samotný anatomický STL bez validovaného scanbody přenosu nestačí.
V CAD musí být zvolen přesný PSD attachment pro daný implantát včetně správné gingivální výšky. Teprve tato známá geometrie umožní odvodit koronální pozici Locator-kompatibilní patrice a připravit PSD-level model.

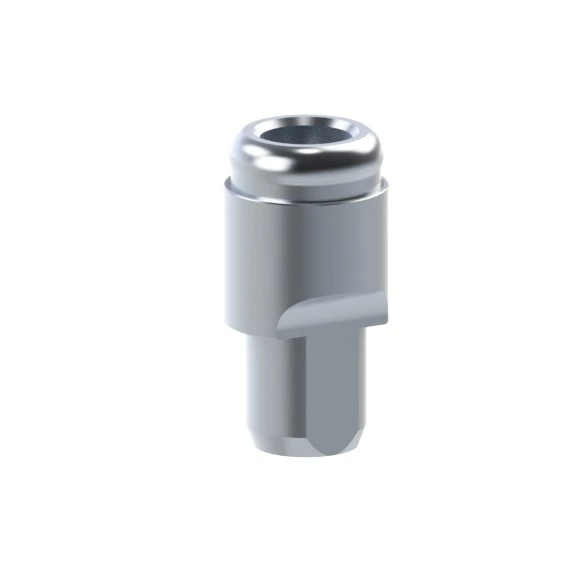

Model se vytiskne s validovanými dutinami pro PS-AR-00/3D. Po vložení analogů se kontroluje úplný dosed, stabilita bez vůle a shoda s použitou knihovnou a tiskovým offsetem.
Na každý PSD analog se plně dosadí KA-CL-14 ve scan konfiguraci. Laboratorní skener zaznamená všechny reference spolu s dostatkem stabilní geometrie modelu a CAD je znovu matchuje s PSD knihovnou.
Na potvrzených PSD souřadnicích se navrhne hybridní protéza. Výrobní data se předají do validovaného tiskového nebo jiného výrobního řetězce; hotová náhrada se kontroluje na pracovním modelu a definitivně klinicky.
Rozhodovací bod 5

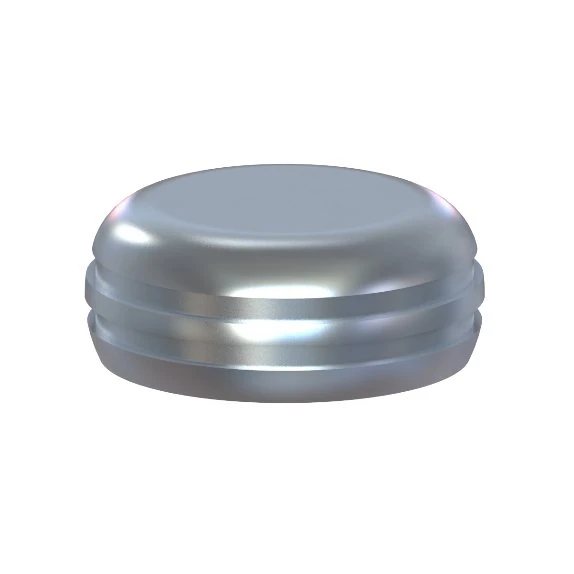

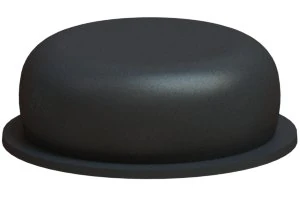

Při přímé polymeraci používáme titanové pouzdro KA-CL-00, černou processing vložku KA-CL-13 a block-out kroužek z processing packu KA-CL-02 nebo KA-CL-03. Cílem je zachytit pouzdro v náhradě v reálné intraorální poloze bez toho, aby pryskyřice zamkla náhradu do podsekřivin.
Patrice musí být dotažené správným momentem a okolí čisté. Náhrada má mít před zahájením pickup postupu stabilní a opakovatelnou polohu.
Vymezovací kroužek uzavírá podsekřivý prostor kolem patrice. Při přímém intraorálním processingu je to bezpečnostní bariéra proti zatečení pryskyřice a mechanickému zamknutí náhrady.
Označte kontakt pouzdra s intagliem a materiál odlehčete tak, aby náhrada plně dosedla bez přenosu tlaku na pouzdro. Pokud je to potřeba, vytvořte ventilační otvor pro kontrolu dosedu a odvod přebytečné pryskyřice.
Materiál naneste do připraveného lůžka nebo na odpovídající plochy podle zvoleného chairside systému. Kontaminaci retenčního mechanismu a přebytečné množství materiálu minimalizujte.
Pacient uzavírá do reprodukovatelné okluze bez přehnaného tlaku. Náhrada během polymerace nesmí být posunuta mimo svou finální pozici. Dodržte polymerační čas výrobce materiálu.
Po vytvrzení náhradu opatrně sejměte, odstraňte block-out kroužky a přebytečnou pryskyřici, zaoblete hrany a náhradu vyleštěte. Ověřte, že pouzdra jsou pevně zachycena a nejsou zality uvnitř.
Rozhodovací bod 6
Volba závisí na tom, zda pouze převádíme již funkční náhradu na PSD retenci, nebo vyrábíme nový protetický celek s novou vertikální dimenzí a postavením zubů.
Pokud má náhrada ověřenou okluzi, stabilní bázi a mění se především retenční mechanismus, lze pozici pouzder zachytit přímo v ústech.
Před pickupem ověřit dosed náhrady bez pouzder.
Během polymerace zavést pacienta do reprodukovatelné okluze.
Po polymeraci zkontrolovat statickou i dynamickou okluzi, tlaková místa a dráhu nasazení.
U nové hybridní/snímatelné náhrady nebo při změně vertikální dimenze je vhodné vytvořit plnohodnotný protetický řetězec místo toho, aby samotný pickup určoval okluzi.
otisk nebo digitální model
skusová šablona a registrace mezičelistních vztahů
montáž do artikulátoru nebo digitální artikulace
setup / try-in, teprve poté finální zpracování a retence
Chairside pickup je výborný pro přesný přenos skutečné intraorální polohy pouzder. Není však náhradou za registraci okluze a artikulaci tam, kde se zároveň mění postavení zubů, vertikální dimenze nebo vztah čelistí.
Rozhodovací bod 7

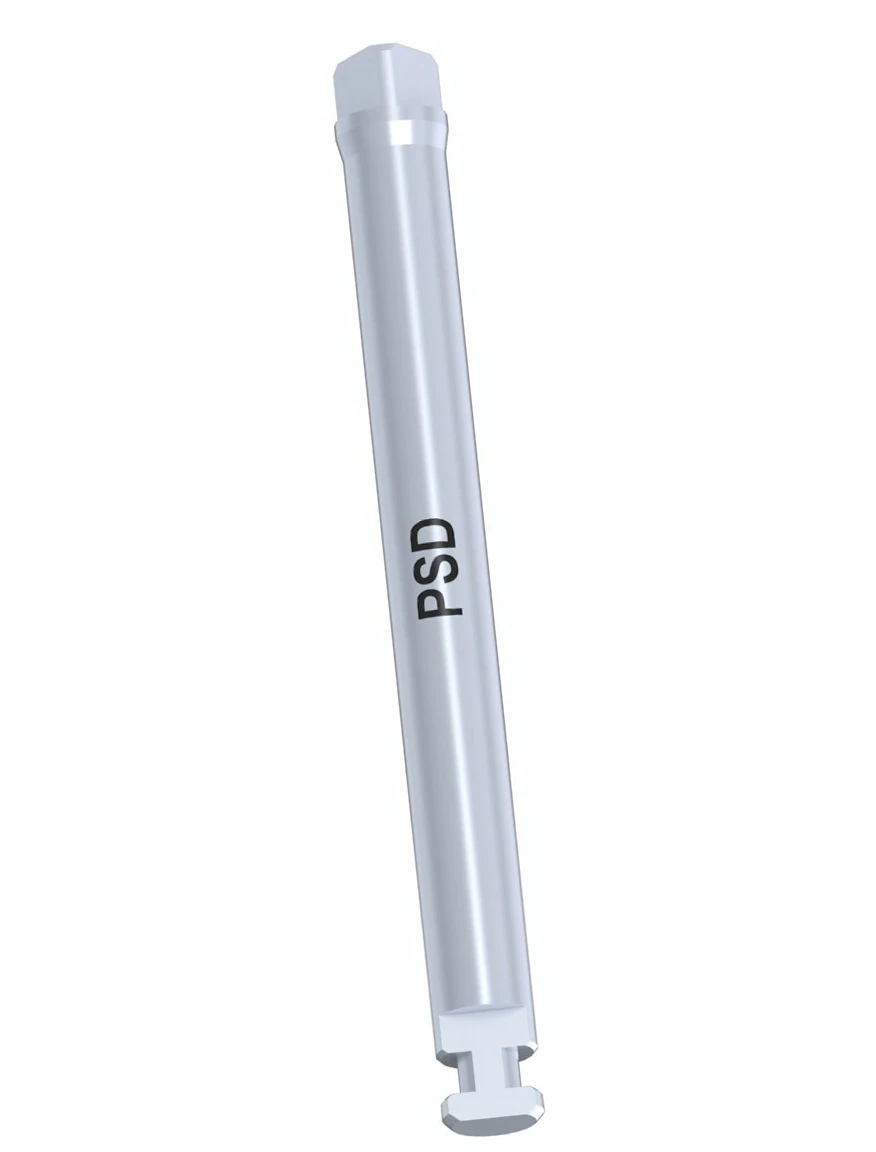

Oficiální produktová stránka IPD uvádí pro PS-LR-00, tedy PSD abutment/patrici určenou pro CAD/CAM bar nebo konstrukci, utahovací moment 30 Ncm. Používá se systémový nástroj LL-PS-00 a kalibrovaná momentová ráčna.
Pozor na záměnu: 30 Ncm nepřenášejte automaticky na každý implant-specific PSD abutment. U přímého napojení na implantát se předepsaný moment může podle systému a reference lišit.
Rozhodovací bod 8
Definitivní retence je spotřební funkční prvek. U kontrol sledujte nejen pocit pacienta, ale také dosed náhrady, opotřebení patric, čistotu pouzder, schopnost pacienta dodržet dráhu nasazení a změny měkkých tkání.
Nechte pacienta několikrát samostatně náhradu nasadit a sejmout. Pokud je síla nepřiměřená, upravte retenční úroveň, nikoli dráhu násilím.

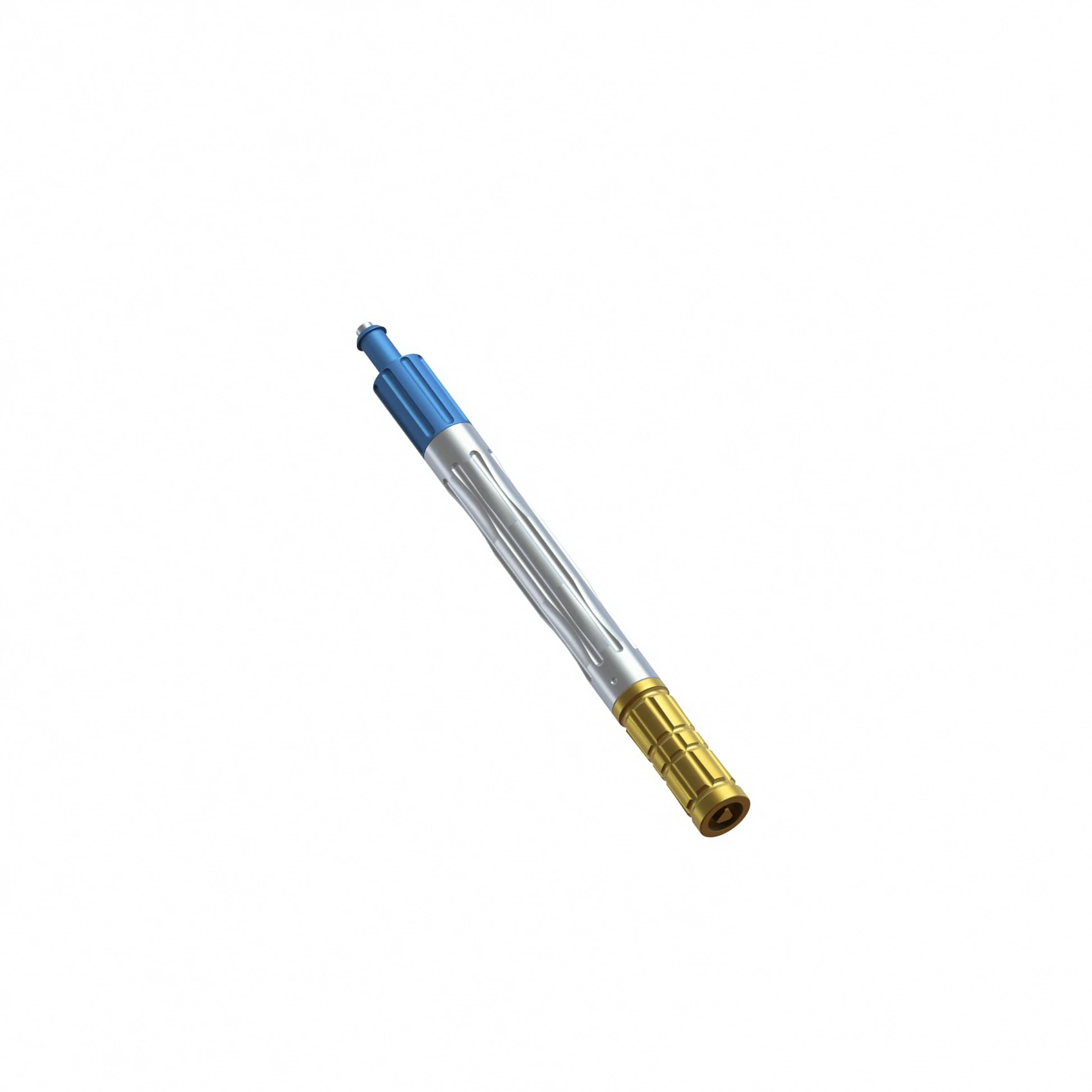

Původní vložku vyjměte LL-PS-01, zkontrolujte čistotu a stav pouzdra a vložte novou retenční vložku stejné úhlové rodiny. Změnu síly proveďte pouze po klinickém vyhodnocení.
Hledejte příčinu v divergenci, nesprávné dráze nasazení, jednostranném dosedu, deformovaném pouzdru, kontaminaci nebo změně podpory náhrady. Pouhá instalace tvrdší vložky může příčinu zakrýt.
Při novém laboratorním zpracování chraňte definitivní vložky. Pro processing použijte černé pracovní vložky a definitivní retence instalujte až po dokončení a vyleštění.
Implantační systém a reference PSD abutmentu · gingivální výška · použitá úhlová rodina 20° nebo 40° · barva a síla vložky · datum instalace nebo výměny · případná kombinace retenčních sil mezi jednotlivými pouzdry.
Celý řetězec na jedné obrazovce
Tato mapa je vhodná jako rychlá kontrola před klinickým nebo laboratorním krokem.
Přenos pozicecarrier / impression coping / scan abutment podle délkyModelPS-AR-00 pro sádru nebo PS-AR-00/3D pro digitální model
PouzdroKA-CL-00 s block-out kroužkem a processing vložkou
Processingčerná KA-CL-13 během polymerace a dokončení
Definitivní retence20° nebo 40° rodina a klinicky vhodná sílaKontrolní tabulka
Když se případ začne větvit, vraťte se k pořadí: osa → úhlová rodina → processing → síla retence.
| Klinická situace | Volba | Proč |
|---|---|---|

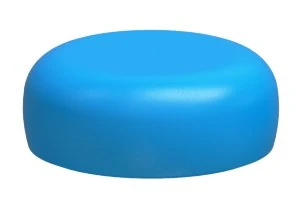

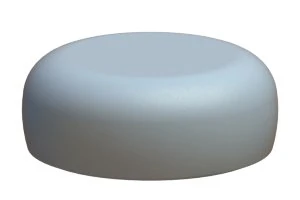

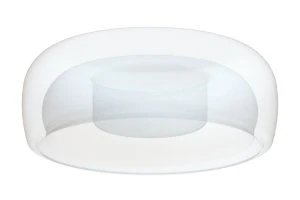

| Do 10° na každém ze dvou attachmentů vůči společné dráze | 20° rodina KA-CL-10 / 11 / 12 | Celková divergence do 20°. |

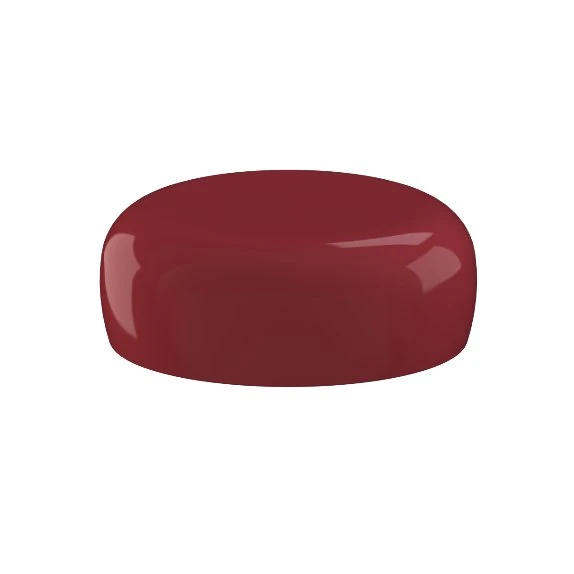

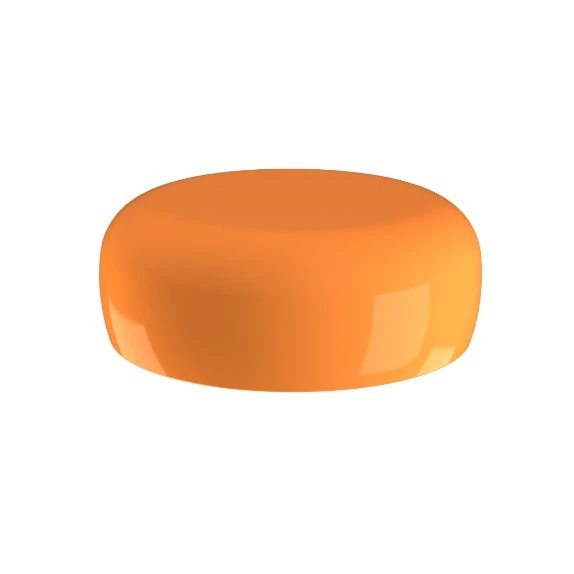

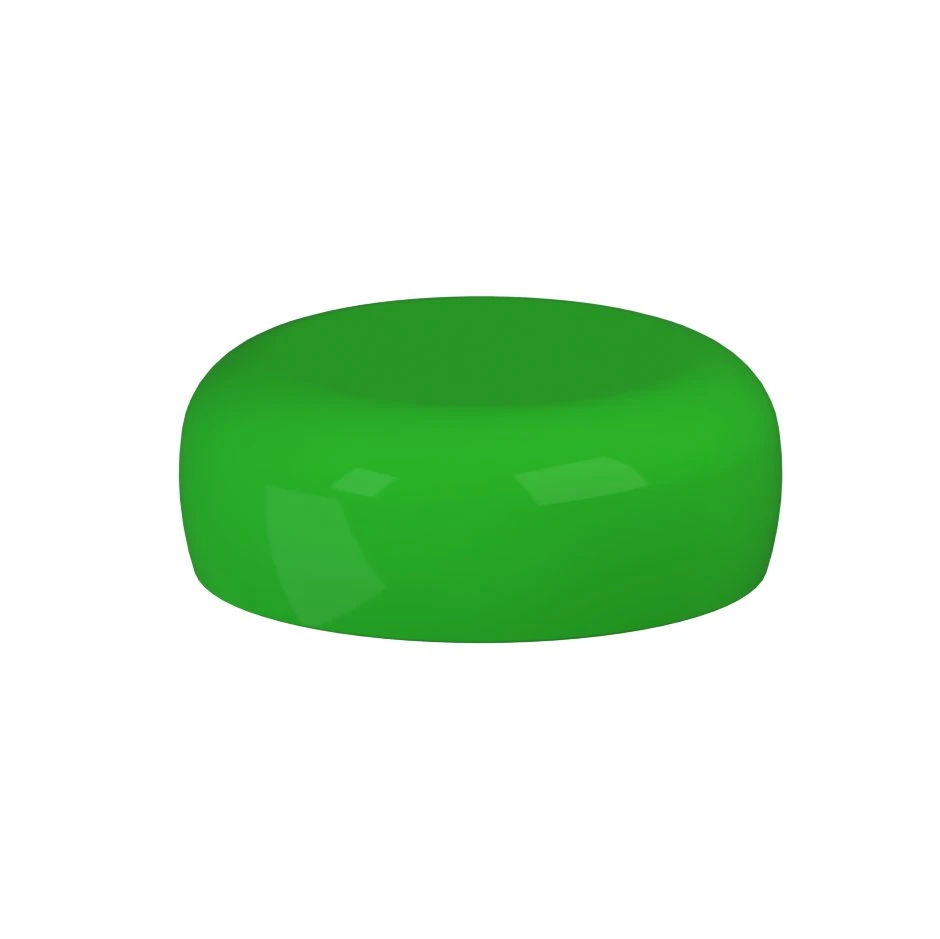

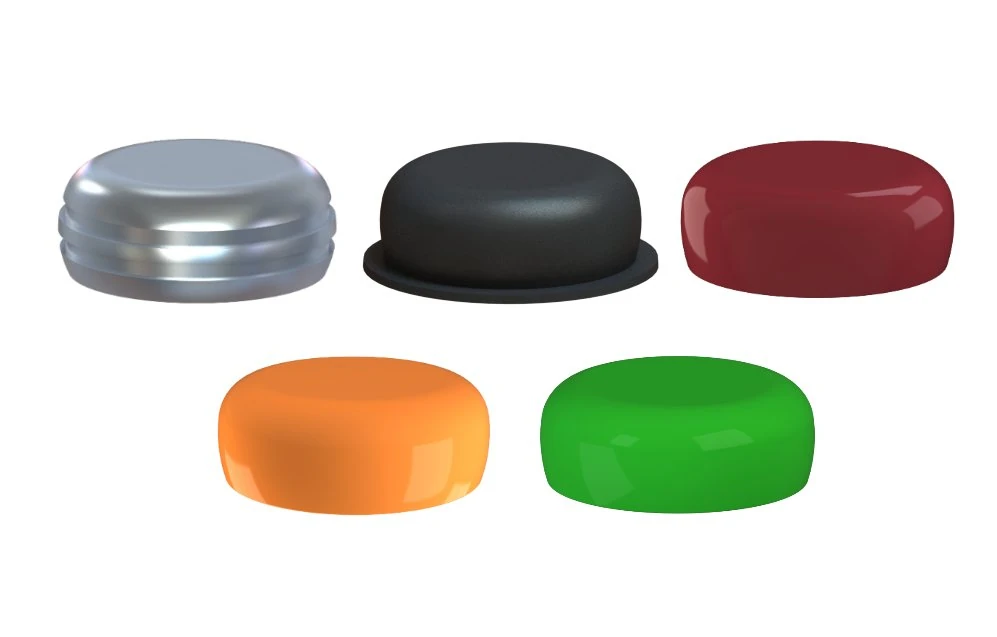

| Více než 10°, ale do 20° na konkrétní patrici | 40° rodina KA-CL-04 / 05 / 06 | Divergentní vložka poskytuje větší úhlovou toleranci. |
| Čtyři attachmenty, pacient obtížně náhradu snímá | snižte retenční sílu | Celkový odpor se přes více pouzder kumuluje. |
| Náhrada nejde zasunout po jedné dráze | nepřidávat sílu | Nejdříve hledat interferenci, disparalelitu nebo chybu dosedu. |
| Přímá polymerace v ústech | block-out + KA-CL-00 + KA-CL-13 | Chrání podsekřiviny a zachovává pracovní stav během pickup procesu. |

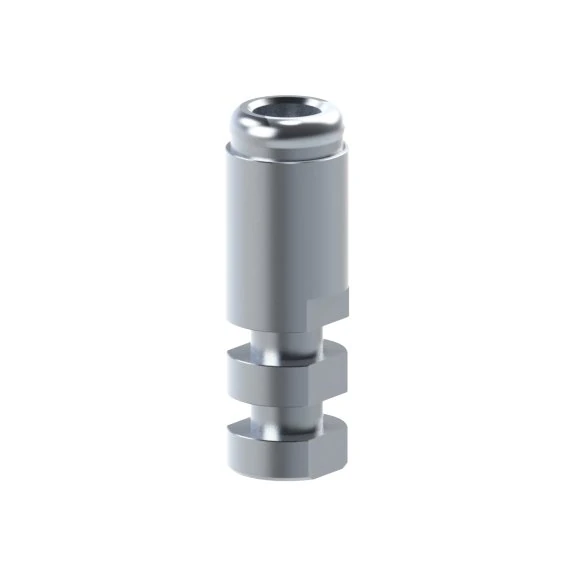

| Konvenční pracovní model | KA-CL-14 impression coping + PS-AR-00 | Přenos polohy do sádry. |
| 3D tištěný pracovní model | KA-CL-14 scan + PS-AR-00/3D | Digitální přenos polohy přes knihovnu. |
| PS-LR-00 v CAD/CAM konstrukci | LL-PS-00 · 30 Ncm | Moment uváděný IPD pro tuto konkrétní referenci. |
Odborné zdroje a úroveň jistoty
Produktové reference, retenční síly, 20°/40° rozsahy, PS-AR-00, PS-AR-00/3D, role KA-CL-14 a 30 Ncm pro PS-LR-00 jsou opřené o aktuální dokumentaci IPD. Detail zkracování KA-CL-14 je doplněn z potvrzeného pracovního protokolu IPD. Chairside processing je popsán jako obecný kompatibilní attachmentový princip a vždy se podřizuje aktuálnímu návodu k použití konkrétní komponenty a použitého polymeračního materiálu.
PSD System workflow: KA-CL-14, PS-AR-00, PS-AR-00/3D, KA-CL-00, KA-CL-13, retenční síly 20°/40° a processing packy.
Oficiální produktová reference PS-LR-00 a utahovací moment 30 Ncm.
Souhrn referencí KA-CL-00 až KA-CL-14, LL-PS-00, LL-PS-01 a analogů PSD.
Referenční geometrický princip standardní 20° a extended 40° rodiny.
Referenční chairside princip s block-out spacerem, černou processing vložkou, pickupem pouzdra a následnou instalací definitivní retence.
