Provizórne abutmenty · digitálny workflow
Od použitého scanbody až k presne pripravenému provizoriu.
Zaradiť provizorium do digitálneho workflowMapa riešení IPD · klinika ↔ laboratóriumProvizórny abutment nie je v CAD procese izolovaný komponent. Musí súhlasiť systém, platforma, skutočne použité scanbody, knižničná vetvu TECH alebo LITE, indikácia -06/-07 a zvolená cementačná výška HIGH, MID alebo LOW.
Pracovný postup
Osm kontrolných bodov pred výrobou STL
Najčastejšie chyba vzniká vo chvíli, kedy sa fyzická komponentov a digitálny knižnica začnou chápat oddelene. Správny postup drží celý reťazec pohromade.
Zjistete použité scanbody
Laboratórium musí vedet, aké scanbody bolo pri akvizíciíi skutočne v ústach alebo modelu.
Zvoľte TECH alebo LITE
TECH nadväzuje na geometrii IPD, LITE na výslovne podporované OEM alebo third-party scanbody.
Vyberte indikáciu
Jednotlivá korunka, mostík alebo viacčlenné provizórium určuje indexáciu.
Zvoľte -06 / -07
-06 s indexací pre korunkovú indikáciu, -07 bez indexácia pre mostíkovú indikáciu.
Vyberte HIGH / MID / LOW
Ide o knižničný cementačný výšku, nie o gingiválnu výšku.
Navrhnete restauraci
Knižnica vytvorí geometrii dosadnutia a podpory pre korunku alebo mostík.
Sjednoťte fyzickou výšku
Je-li to potrebné, fyzický provizórny abutment zkraťte na rovnakú výšku, aká bola zvolena v knižnici.
Indexácia a indikácie
-06 a -07 vyzerajú podobne, ale nie sú rovnaká voľba.
Korunková variant s indexací
Antirotačný geometria je určená pre situáciu, kedy musí CAD i fyzická komponentov zachovať konkrétnej rotačný orientáciu. Typickým príkladom je jednotlivá korunka.
Mostíková variant bez indexácia
Rotačne volná variant je určená pre viacčlenné konštrukcie, kde je prioritou společná cesta dosadnutia cez viac implantátov alebo abutmentov.

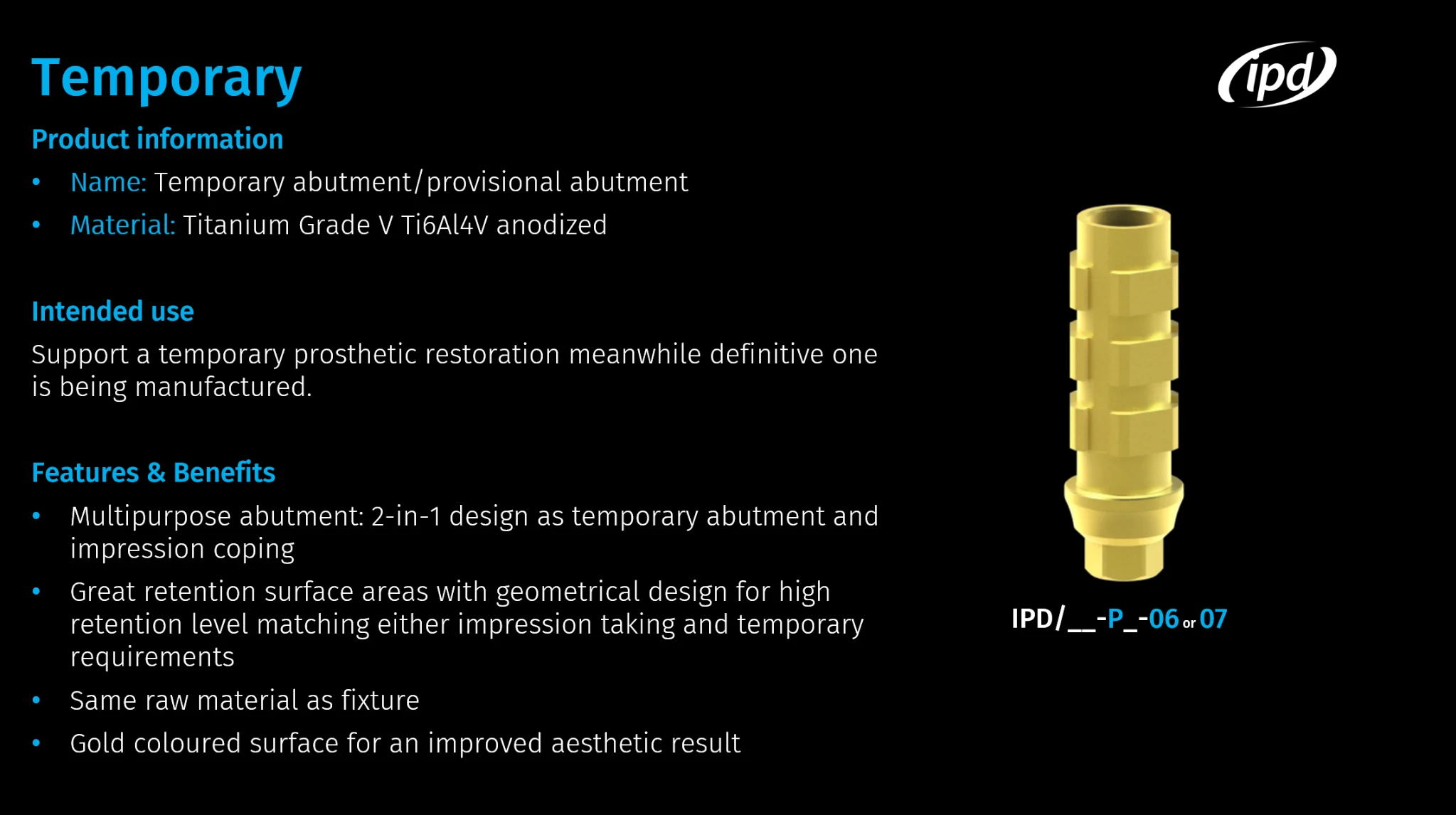

Praktický príklad: Straumann SRA Ø4,6 je v katalógu IPD veden s variantami IPD/DD-PR-06 a IPD/DD-PR-07. Rovnaká produktová rodina je súčasne vedená ako Temporary abutment / Open tray coping, teda ako provizórny abutment alebo podľa použitého skrutky ako kapňa pre otevrenou odtlačkový lžíci.
Cementačný výška
HIGH / MID / LOW: digitálny voľba musí zodpovedať fyzické komponente.
Knižnica temporálnych abutmentov ponúka tri cementačné výšky. Voľba určuje, v akej výške softvér pripraví dosadnutie restaurácie. Pri voľbe MID alebo LOW je preto potrebné fyzický abutment v prípade potreby skrátiť na rovnakú úroveň.
Plná dostupná výška
Vhodná tam, kde je pre restauraci dostatok okluzného priestoru a vyššiu retenčný plocha je žádoucí.
Stredná výška
Kompromis medzi retenčný plochou a dostupným prostorom. Fyzická komponentov sa upraví podľa zvolené knižničný úrovne.
Nejnižší knižničný výška
Pre obmedzený vertikálny priestor. Požaduje pečlivou zhodu medzi virtuálnej a skutočne zkrácenou komponentou.
Nezameňovať: HIGH / MID / LOW označuje cementačný výšku nad rozhraním. Nie je to to isté ako katalogová gingiválna výška komponenty.

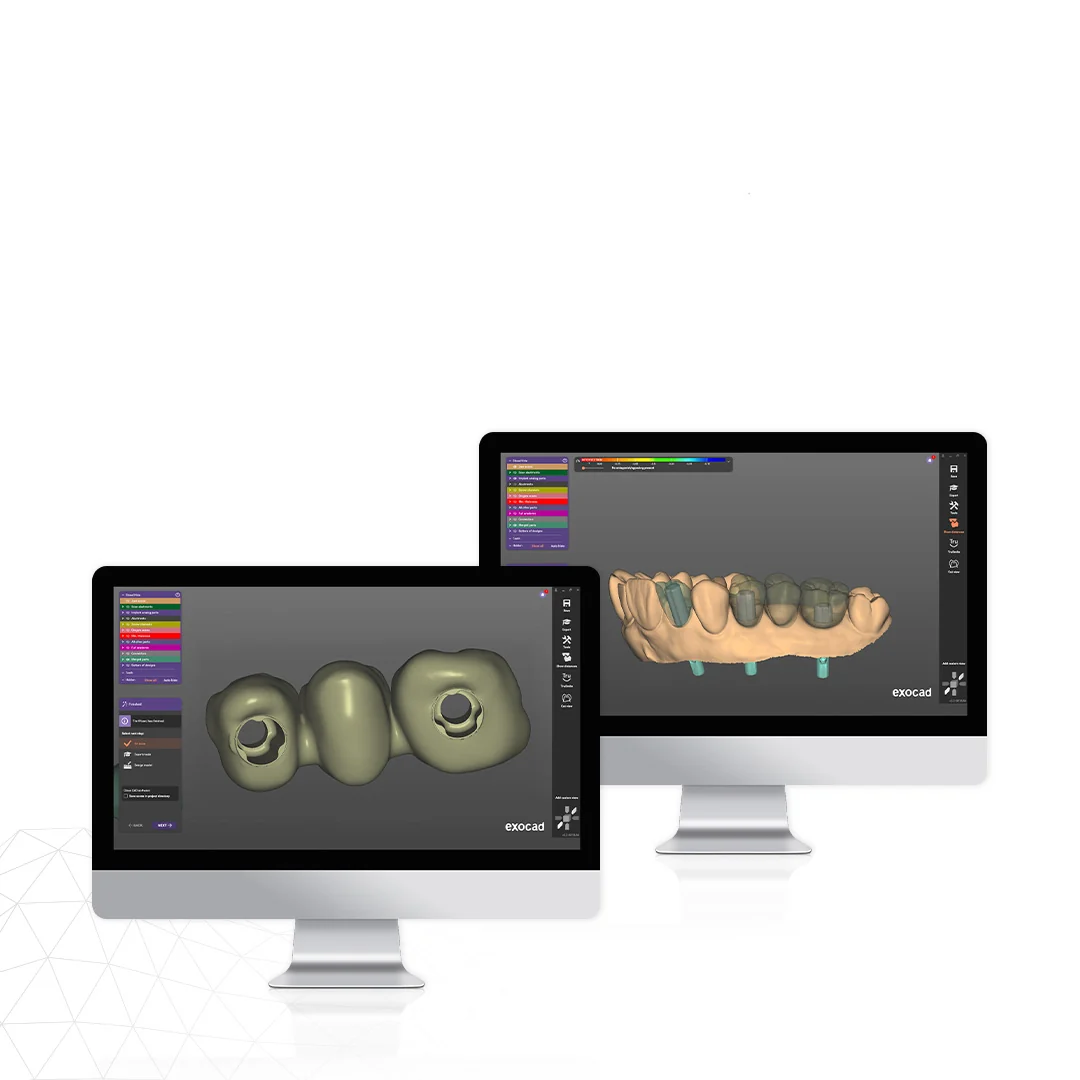

CAD softvér
Rovnaký princíp, iná navigácia v Exocadu a 3Shape.
| Krok | Exocad | 3Shape |
|---|---|---|
| 1 · nájsť knižnicu | Výber je organizován podľa spojenie a priemeru platformy. | Výber je organizován podľa značky a spojenie. |
| 2 · priradiť sken | Zvoliť presne zodpovedajúcej Scan Body. | Zvoliť presne zodpovedajúcej Scan Body. |
| 3 · vybrať komponentov | Korunková alebo mostíková variant podľa indikácie. | Korunková alebo mostíková variant podľa indikácie. |
| 4 · zvoliť výšku | HIGH / MID / LOW. | HIGH / MID / LOW. |
| 5 · návrh | Pokračovať štandardnom návrhom implantátovej konštrukcia a exportom STL. | Pokračovať štandardnom návrhom implantátovej konštrukcia a exportom STL. |
LITE workflow a podporované OEM scanbody
Ak bol klinický sken porízen scanbody, ktoré je výslovne obsaženo v LITE knižnici, môže laboratórium nadviazať IPD komponentou bez nahradenie skenovacie geometria iným scanbody. Rozhodujúci je zhoda konkrétneho scanbody, platformy a cílové komponenty.

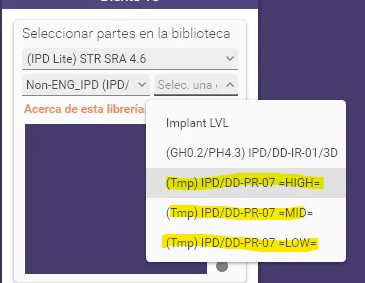

(IPD Lite) STR SRA 4.6
→ vybrať skutočne použitý Scan Body
→ Non-ENG_IPD
→ (Tmp) IPD/DD-PR-07
→ HIGH / MID / LOW
→ CAD návrh a STL
Časté otázky
Čo si overiť, než kliknete na „Design“
Čo znamenají HIGH, MID a LOW v knižnici temporálných abutmentov?
Ide o tri knižničný cementačný výšky nad protetickým rozhraním. Nejde o gingiválnu výšku abutmentov. Ak zvolíte MID alebo LOW, fyzický provizórny abutment sa podľa návodu zkrátí na zodpovedajúcej úroveň pred spojením s navrhnutou restaurací.
Aký je rozdiel medzi variantou -06 a -07?
V katalógové logike IPD je -06 variant s indexací pre jednotlivú korunku a -07 variant bez indexácia pre mostíkovú alebo vícečlennou indikáciu. Vždy overte konkrétnej platformu a aktuálny katalóg alebo knižnicu.
Môžem použiť IPD provizórny abutment, keď lekár skenoval OEM scanbody?
Áno iba vtedy, ak je konkrétnej použité scanbody výslovne podporované v zodpovedajúcej IPD LITE knižnici pre daný systém, platformu a výslednú komponentov. V CAD programu musí byť zvolený presne ten scanbody, ktorý bol pri skenovanie skutočne použitý.
Musím po prijatí skenov prípad znovu skenovať IPD scanbody?
Ne automaticky. Ak zvolená LITE knižnica podporuje pôvodný scanbody a cílový provizórny abutment, môže laboratórium pokračovať z existujících dát. Ak scanbody v knižnici podporované nie je, geometria sa nesmí nahrazovať iba podľa podobného vzhledu.
Ako sa knižnica temporálných abutmentov vyberá v Exocadu a 3Shape?
V Exocadu je cesta organizována podľa spojenie a priemeru platformy a následne sa volí scanbody a cementačný výška. V 3Shape sa výber organizuje podľa značky a spojenie a potom sa volí scanbody a cementačný výška.
Je provizórny abutment IPD zároveň odtlačková kapňa?
U rad vedených v katalógu ako Temporary abutment / Open tray coping môže rovnaký komponent slúžiť s okluzálním skrutkou ako provizórny abutment a s dlhým coping screw ako kapňa pre otevrenou odtlačkový lžíci.
Čo musí laboratórium skontrolovať pred výrobou STL?
Systém a platformu, úroveň skenovanie, skutočne použitý scanbody, správnu vetvu TECH alebo LITE, indikáciu korunka versus mostík, zodpovedajúcej -06 alebo -07, zvolenou výšku HIGH/MID/LOW a fyzickou zhodu komponenty s návrhom.
Nadväzujúci kontrola
Nejste si jistí konkrétnej knižnicou?
Pošlite systém a platformu, screenshot alebo referenciu použitého scanbody, CAD softvér, zamýšľanou indikáciu a referenciu temporálného abutmentov. Pred návrhom overíme správnu knižničný vetvu.
