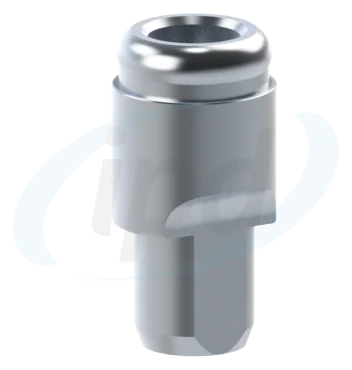

01 · Replika spojenie
Analóg simuluje implantát
V modeli nahrádza vnútornú geometriu implantátu alebo protetickej platformy. Laboratórium tak nepracuje iba s prázdnou dutinou v tlači, ale s kontrolovateľným rozhraním.
Presný 3D tlač modelov
Digitálny analógy IPD. Keď má 3D model sedieť rovnako pokojne ako návrh v CADu.
Od virtuálnej polohy k fyzickému modeluMapa riešení IPD · klinika ↔ laboratóriumDigitálny analóg prenáša polohu implantátu, abutmentov alebo Multi‑unit platformy do fyzického 3D modelu. Nie je to iba kovová replika v živici: správny analóg, zodpovedajúca CAD knižnica, kalibrovaný offset a kontrola pomocou Validation Masteru tvorí dohromady pracovnú istotu pre presný dosadnutie, angulaci, kontakty i okluzi.
Dvojitá fixácia
3D model
Validation Master
Offset knižnice
ModelPro
Od STL dát k fyzické kontrole
Digitálny analóg je kotviaci bod 3D modelu, ne drobný doplnok v krabičce
V digitálnom workflow vzniká návrh z dát skeneru a CAD knižnice. Ak ale laboratórium potrebuje fyzický model, musí sa poloha implantátu previesť do resinu tak, aby šla overiť konštrukcia, mezizubní kontakty, dosadnutie, výška i okluze. Práve k tomu slúži implantologický analóg v 3D tlačenom modelu.
2×fixačná skrutka pre stabilné uloženie analógu v tlačenom modelu
±5 µmtesné tolerancia uvádzané u analógov v produktových podkladoch IPD
STLValidation Master na overenie rozlíšenia a správania konkrétnej tlačiarne
CADoffset knižnice s optimalizovanými parametre podľa zvoleného workflow
02 · Fyzický model
Kontrola pred finálnou prácou
3D model umožňuje overiť dosadnutie, prístup k fixačnej skrutke, kontaktné body a artikulačné vzťahy skôr, než je práca definitívne dokončená.
03 · ModelPro
Model ako súčasť CAD workflow
ModelPro pomáha z digitálnych dát vytvoriť tlačiteľný model s analógmi, pahýľmi, umelú gingivou a kontrolnými prvkami pre laboratórnu prácu.
Šesť krokov k presnému modelu
Najdôležitejší je, aby sken, knižnica, analóg a tlačiareň hrali rovnakú partitúru
Digitálny model sa nerozhodne byť presný sám od sebe. Potrebuje správne zachytenú polohu, zodpovedajúcu knižnicu, kalibráciu tlače a analóg osadený bez vôle aj bez násilia. Keď sa jeden článok rozladí, CAD orchestr začne falošne vrzat.
Praktický princip: digitálny analóg sa v CAD softvéri obvykle nevolí ako samostatný ľubovoľný diel. Nadväzuje na implantačnú knižnicu, platformu a konkrétny analógovou toleranciu. Preto je pri inštalácii a výberu knižníc dôležité pracovať sa správnu vetvou IPD.
Stabilita v modelu
Dvojitá fixácia: axiálna skrutka drží smer a laterálna skrutka bráni nechcenému pohybu
IPD stavia digitálny analóg na konštrukcii s dvoma fixačnými skrutkami. Tým sa analóg v tlačenom modelu nielen vloží do kavitu, ale mechanicky ukotví v dvoch smeroch. Výsledkom je stabilnejšia poloha pri skúšaní konštrukcie, práci v artikulátore aj laboratórnej manipulácii.
Axiálna fixáciaPomáha usadiť analóg v hlavná ose pripravené dutiny modelu a stabilizovať polohu spojenie.
Laterálna fixáciaBočná skrutka obmedzuje pohyb a zároveň umožňuje použitie artikulátora bez straty zhryzového registrátu.
Čitelné označeníPodklady IPD spomínajú laserové značení pre snazší identifikaci a práci s rôznymi platformami.
Konvenčný aj digitálny workflowAnalógový princip zostáva známy, digitálny variant jej prenáša do tlačeného modelu a CAD/CAM procese.
U presného modelu nejde iba o tvar dutiny v živici. Jde o to, aby analóg držel orientáciu, výšku i vzťah ke skusovému registrátu.
Validation Master a offset
Kalibrácia knižnice: malá testovacia kocka, ktorá vie zachrániť veľkú prácu
Každá 3D tlačiareň, resin, nastavenie expozície a postprocessing môžu vytvoriť nepatrne inú realitu. Preto IPD pracuje s konceptom Validation Masteru, teda kontrolného STL súboru a testovacieho analógu, na ktorom laboratórium overí, aký offset je pre jej tlačový reťazec najvhodnejší.
Offset nie je magické číslo. Je to dohoda medzi CAD knižnicou, tlačiarňou, resinom a skutočným analógom.
1. Vytisknout kalibrační master
Najskôr sa vytiskne testovací vzorek s kavitami pripravenými pre rôzne tolerancia. Nejde o hezký doplnok do šuplíku, ale o merací mostík medzi knižnicou a konkrétny tlačiarňou.
2. Vyskúšať testovací analóg bez násilia
Správna kavita je ta, kde analóg dosedne stabilne, čitateľne a bez deformace. Príliš tesný otvor môže vnést napätie, príliš volný otvor zase ztrácí smysl kontroly.
3. Použiť zodpovedajúcej offset knižnicu
Podľa výsledku sa zvolí alebo vyžiada knižnica s zodpovedajúcim offsetovým kódom. CAD model potom vytvára dutinu pre analóg s parametrami, ktoré zodpovedajú reálnej tlači v laboratóriu.
ModelPro od IPD
ModelPro: softvér pre 3D modely, pahýle, umelú gingívu a implantologické workflow
ModelPro je digitálny nástroj IPD na tvorbu dentálnych 3D modelov. Jeho zmyslom nie je nahradiť zubného technika, ale odstrániť z procese únavné opakovanie, nestabilné pahýle a ručnú improvizáciu tam, kde má byť výsledok opakovateľný.
Funkcia pre model
- 3D model a editace meshe
- automatický import kriviek z CAD systémov
- vyjímatelné pahýle a Stump Die 3D
- False Gingiva a 3D artikulátor
Funkcia pre implantologii
- Scan Abutment alignment
- Scan Abutment Replace
- 3D analóg v modelu
- nadväznosť na knižničný workflow IPD
Prečo je to dôležité: vyberateľný pahýľ musí držať polohu, nesmie rotovať a nesmie meniť kontaktné body voči susedným zubom. Pri implantologických modeloch sa k tomu pridáva presnej usadenie analógu a kontrola protetického rozhrania.
ModelPro prepája model, analóg, gingívu, pahýle a artikulátor do jedného pracovného priestoru.
CAD knižnice a kompatibilita
Analógová knižnica musí patriť ke rovnakomu systému ako implantát, scanbody a návrh
U digitálnych analógov sa nevyplatí hádať. Rozhoduje implantačný systém, platforma, typ scanbody, typ modelu, CAD softvér a offset zistený kalibrací. Správna knižnica je tichý knihovník celého procese: keď zaradí nesprávnu policu, model začne rozprávať iný príbeh.
| Oblast | Čo overiť | Prečo na tom záleží |
|---|---|---|
| Implantačnej systém | Značka, platforma, priemer a či jde o implant-level, abutment-level alebo Multi-unit úroveň. | Analóg musí reprodukovať rovnaké rozhranie, ktoré používa CAD knižnica aj protetický návrh. |
| Scanbody / Scan Transfer | Typ skenovací komponenty, jej knižnica a spôsob zachytenie polohy. | CAD alignment z jedného prvku sa nesmí miešať s analógovou vetvou pre iný systém. |
| CAD softvér | Exocad, 3Shape, Dental Wings alebo ModelPro nadväznosť. | Každý softvér má vlastnú štruktúru knižníc, exportu a práce s analógovou toleranciou. |
| 3D tlačiareň a resin | Technológia, rozlíšenie, resin, expozícia, postcuring a orientácia modelu. | I presný návrh môže selhat, ak sa kavita pre analóg vytiskne inak než knižnica predpokladá. |
| Offset | Výsledok kalibrácia pomocou Validation Masteru alebo testovací kocky. | Offset pomáha prispôsobiť kavitu pre analóg skutočnému správanie tlačového workflow. |
TECH a LITE knižnice: pri implantoprotetike IPD je dôležité držať sa správnej knižničnej vetvy. Podklady IPD opisujú CAD knižnice ako nástroj pre štandardizáciu, nižšiu chybovosť, aktualizácie a nadväznosť na skenovacie aj analógové tolerancie.
Kedy model pomáha najviac
Korunka, mostík i full‑arch: model má smysl tam, kde chcete fyzicky overiť riziko
Digitálny workflow môže byť úplne bezmodelový, ale v mnohých prípadoch je fyzický model stále užitočný. Pri implantologických prácach pomáha skontrolovať to, čo samotné otáčanie STL súboru na monitore nemusí odhaliť: mechanické dosadnutie, vzťah ku gingíve, kontaktné body, prístup k skrutke alebo prácu v artikulátore.
Fixní práce
Pri korunkách a mostíkoch model pomáha overiť kontakty, dosadnutie a priestor pre skrutkový kanál alebo cementovanú konštrukciu.
Full‑arch a Multi‑unit
U rozsiahlych rekonštrukcií je analóg dôležitý pre kontrolu pasivity, angulácie a vzťahu viac opor naraz.
Kontrolný model je fyzická mapa. Ukáže, či digitálny cesta opravdu vedie do stejného miesta.
Vizualizace workflow
Digitálny analóg v modelu: keď sa virtuálne poloha zmení v fyzickou kontrolu
Krátke video a sprievodné vizuály pomáhajú rýchlo ukázať, prečo je u 3D modelu dôležitá stabilná fixácia analógu, prístup zo strany modelu a nadväznosť na protetickú konštrukciu.
Digitálny analóg IPD
Krátky pohľad na princíp modelu, analógu a skrutkovej fixácie v digitálnom workflow.
Model s konstrukcí
Fyzický model pomáha kontrolovať dosadnutie, kontakty a prístup k skrutkovému kanálu.
Stabilný komponent
Analóg prenáša geometriu spojenia do modelu a musí držať polohu bez vôle aj bez napätia.
Checklist pre technickú podporu
Čo poslať, keď chcete správnu knižnicu alebo overiť digitálny analóg
Čím presnejšie informácie pošlete, tým rýchlejšie sa dá zvoliť správna cesta. U analógov sa neptáme preto, abychom pridali formulárovú byrokracii. Ptáme sa preto, aby v modelu nevznikl tichý milimetr s velkým egem.
Implantát a platformaZnačka, systém, priemer/platforma a či jde o implant-level alebo MUA úroveň.
CAD softvérExocad, 3Shape, Dental Wings, ModelPro alebo iný softvér a jeho verzia.
Skenovací komponentScanbody, Scan Transfer, LITE/TECH knižnica, prípadne OEM skenovacie teliesko.
3D tlačTyp tlačiarne, resin, nastavenie, orientácia modelu a informácia, či už prebehol Validation Master.
OffsetNameraný/overený offset kód, napríklad podľa testovací kocky alebo kalibračného masteru.
Typ práceKorunka, mostík, full‑arch, Multi‑unit riešenie, vyjímatelné pahýle alebo model s umelú gingivou.
Časté otázky
Digitálny analógy IPD v praxi
Krátké odpovede pre laboratória, ktoré chcú presný 3D model bez rituálného tance kolom nepresné dutiny pre analóg.
Je digitálny analóg nutný u každé implantologické práce?
Nie vždy. Ak je workflow skutočne bezmodelové a všetky kontroly prebehnú digitálne, model nemusí byť potrebný. Keď však chcete fyzicky overiť dosadnutie, kontakty, oklúziu, gingívu alebo full-arch pasivitu, digitálny analóg dáva modelu klinicky čitateľný význam.
Prečo nestačí vytlačiť otvor a analóg do neho iba zasunúť?
Samotný otvor môže mať po tlači iný rozmer, než CAD predpokladal. Dvojitá fixácia a kalibrácia offsetu pomáhajú obmedziť vôľu, rotáciu aj napätie v živici.
Ako poznám správny offset?
Pomocou Validation Masteru alebo testovací kocky. Analóg má zapadnúť stabilne, ale bez násilia. Výsledok slúži pre voľbu zodpovedajúcej analógové knižnice alebo offsetového nastavenie.
Je ModelPro povinný?
Nejde o jedinú možnú cestu, ale IPD jej pre 3D modely odporúča a rozvíja ako súčasť vlastného digitálneho workflow. Umožňuje pripraviť modely, pahýle, 3D analógy, umelú gingívu a ďalšie kontrolné prvky v jednom prostredí.
Čo keď používám iný CAD softvér?
Digitálny analógy IPD nadväzujú tiež na knižnice pre bežné CAD systémy. Dôležité je správne spárovať implantát, platformu, scanbody, knižnicu, analóg a offset.
Pošlite nám systém implantátu, softvér a informáciu o 3D tlači
Pomôžeme overiť nadväznosť digitálneho analógu, knižnice, offsetu a workflow ModelPro. Čím presnejšie zadanie dostaneme, tým menej priestoru zostane pre malé geometrické odchýlky živice.
