IPD Tools & Extras · protetické nástroje
Šroubováky, adaptér a momentová ráčna IPD
Jedna protetická práce může vyžadovat HEX, Unigrip, Torx, TPA nebo specializovaný Multi-Unit nástroj. IPD proto staví portfolio na společném principu RA mandrelu, několika pracovních délkách a modulárních držácích: od krátkého klinického gripu přes laboratorní držák až po momentovou ráčnu s adaptérem.
Jeden systém, tři způsoby uchopení

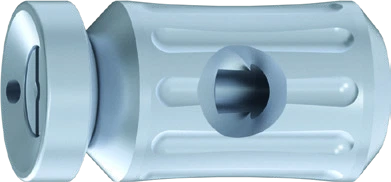

RA stopka propojuje šroubovák, ruční držák i momentovou ráčnu
Z pohledu uživatele je nejdůležitější pochopit, že samotný pracovní hrot a způsob jeho uchopení jsou dvě různé věci. RA stopka s pravoúhlým výřezem umožňuje stejný typ protetického nástroje použít v krátkém klinickém držáku, dlouhém laboratorním gripu nebo přes adaptér v momentové ráčně. Výsledkem je méně duplicitních nástrojů a logičtější organizace pracovního setu.
Moment není vlastnost šroubováku. Jeden a tentýž typ nástroje může obsluhovat různé fixační šrouby s rozdílným momentem. Proto vždy ověřujte konkrétní hodnotu v aktuální tabulce IPD nebo návod k použití daného systému.

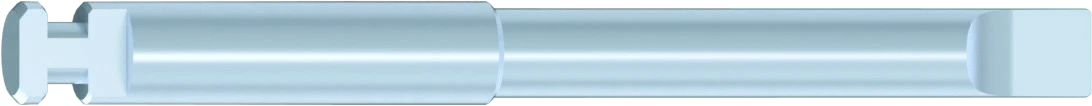

Kompletní katalog nástrojů · stránky 184–187

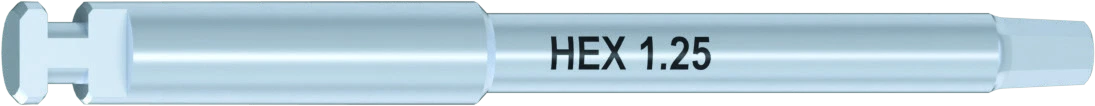

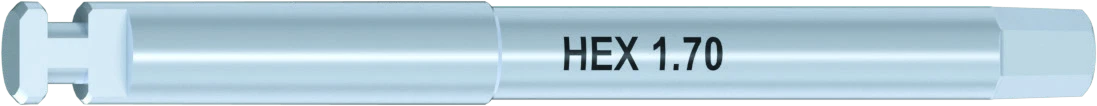

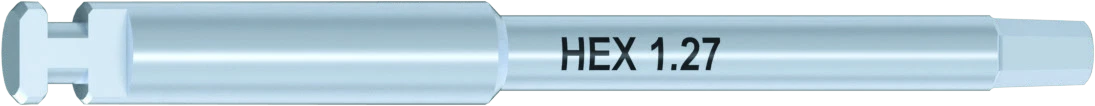

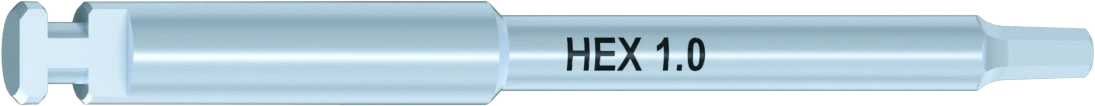

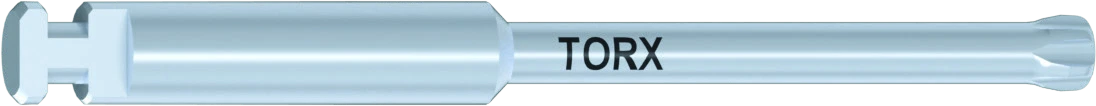

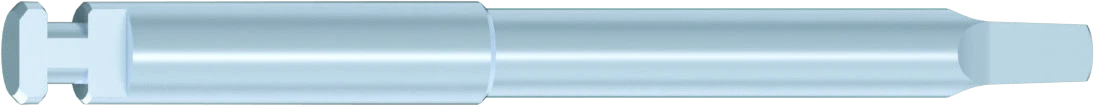

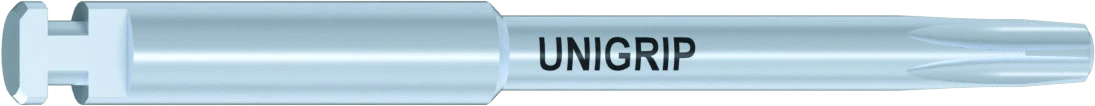

Od HEX přes Unigrip a Torx až po TPA
Tato část nyní zastupuje všechny nástroje a sady z dodaných katalogových stran. Nejde jen o obrázkovou galerii: kliknutím na konkrétní nástroj se zobrazí jeho čistý produktový obrázek a katalogová tabulka s délkami a přesnými referencemi. To je pro uživatele rychlejší než hledat drobný řádek v PDF a zároveň přirozeně vytváří SEO vstupní body pro jednotlivé profily.
UX doporučení: profil šroubováku vždy vybírejte podle technické specifikace konkrétního fixačního šroubu. HEX 1.18, 1.20, 1.25, 1.27 nebo 1.30 jsou samostatné geometrie a jejich vizuální podobnost není důvodem k záměně.
Specializované nástroje
TPA, Multi-Unit a PSD: když univerzální HEX nestačí

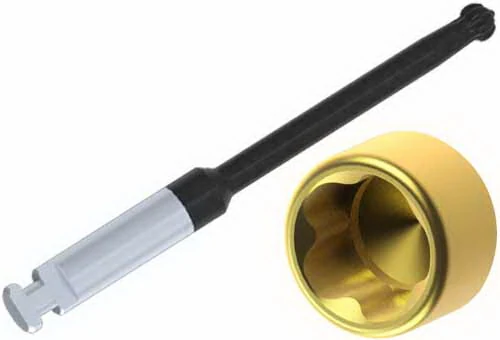

TPA · 25 mm
Pro angulované transokluzální kanály a odpovídající pentalobulární TPA spojení. Dodané české popisy setů uvádějí použití v úhlu 0–30°, konečný limit však vždy určuje konkrétní TPA/ASC komponenta.
TPA · 32 mm
Delší varianta dává více prostoru při hlubší šachtě nebo rozsáhlejší konstrukci a je přirozenou součástí laboratorního 32mm setu.

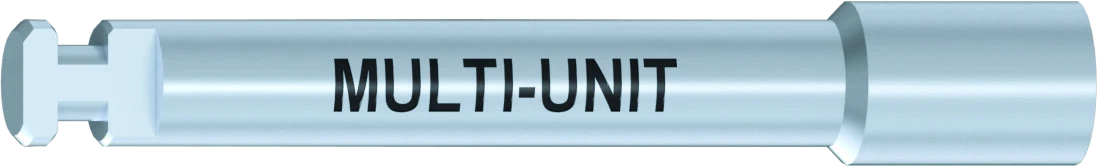

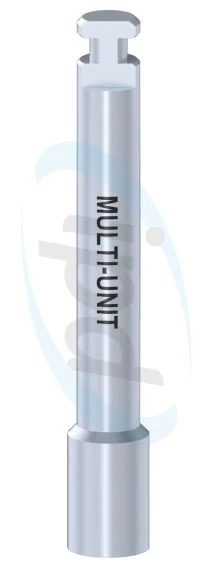

Multi-Unit · 20 mm
Specifický nástroj pro manipulaci s kompatibilními Multi-Unit abutmenty. Katalog uvádí referenci IPD/LL-AB-00.

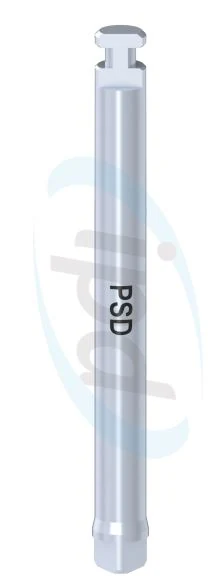

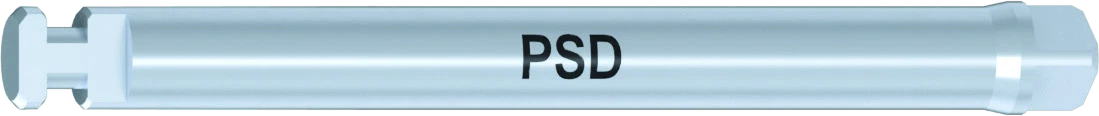

PSD · 25 mm
Nástroj pro systém PSD attachmentů. Vedle něj IPD nabízí také samostatný nástroj pro zavádění a extrakci insertů PSD.

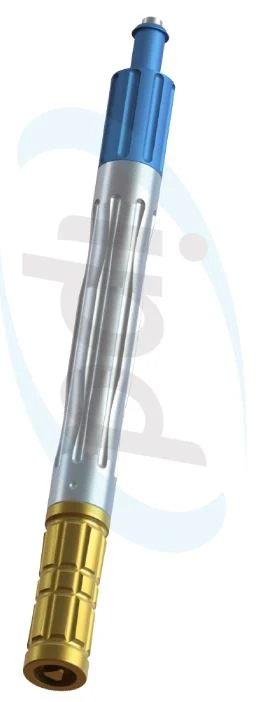

PSD zaváděcí / extrakční nástroj
Pomáhá oddělit práci s fixačním šroubem od manipulace s retenčními inserty attachmentu. To snižuje riziko používání nevhodného nástroje „na všechno“.
Vodicí nástroj pro zkrácení Ti-báze
Portfolio Tools & Extras nekončí u šroubování. Tento ilustrační vodicí nástroj ukazuje širší logiku IPD: speciální pomůcka má technikovi pomoci provést opakovatelný krok bez improvizace.
SEO & UX orientace: běžný fixační šroub pro přímou štolu a TPA šroub pro angulovanou štolu nejsou zaměnitelné jen podle implantátové platformy. Uživatel musí současně ověřit konkrétní referenci šroubu, profil nástroje a utahovací moment. Proto je níže na stránce plná prohledávatelná tabulka Screw specifications.
Multi-unit v praxi: od správného nástroje až k CADu
Rozlišení Unigrip vs. HEX 2.0, RA adaptér, torque podle REF, MUA scanbody a Exocad jsme spojili do jednoho klinicko-laboratorního protokolu.
Otevřít MUA fixace → CAD workflow →Custom Ti-Base System · Cutting Guide

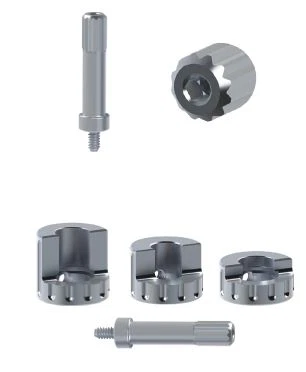

Vodicí nástroje IPD pro zakrácení CAD/CAM Ti-bází
Katalog rozlišuje vodicí nástroje podle platformy Narrow / Standard / Wide, cílové výšky 3,5 / 5,0 / 6,5 mm a podle konstrukční logiky Ti-báze: Engaging = korunková Ti-báze s antirotací, Non-engaging = můstková Ti-báze bez indexace. Textové údaje jsme přeskládali do HTML, takže jsou čitelné, vyhledatelné a použitelné i na mobilu.
Jak vodicí nástroj číst
Nejdříve vyberte správnou skupinu podle implantátového systému a platformy. Potom rozhodněte, zda jde o korunkovou (Engaging) nebo můstkovou (Non-engaging) Ti-bázi. Teprve uvnitř správného kitu volíte výslednou okluzální výšku 3,5 / 5,0 / 6,5 mm.
Důležité: kód kitu není vždy bezpečné odvozovat jen podle písmen v referenci Ti-báze. Níže proto používáme přiřazení přesně tak, jak je uvedeno na katalogových stranách 90–94.
Korunkové Ti-báze · Engaging / s indexací
Pro jednotlivé korunky, kde je požadována antirotace. Každá platforma má tři cílové výšky.
| Platforma | 3,5 mm | 5,0 mm | 6,5 mm |
|---|---|---|---|
| Narrow | IPD/KA-IN-35 | IPD/KA-IN-50 | IPD/KA-IN-65 |
| Standard | IPD/KA-IR-35 | IPD/KA-IR-50 | IPD/KA-IR-65 |
| Wide | IPD/KA-IW-35 | IPD/KA-IW-50 | IPD/KA-IW-65 |
Můstkové Ti-báze · Non-engaging / bez indexace
Pro vícečlenné konstrukce, kde má být spojení bez antirotační indexace.
| Platforma | 3,5 mm | 5,0 mm | 6,5 mm |
|---|---|---|---|
| Narrow | IPD/KR-IN-35 | IPD/KR-IN-50 | IPD/KR-IN-65 |
| Standard | IPD/KR-IR-35 | IPD/KR-IR-50 | IPD/KR-IR-65 |
| Wide | IPD/KR-IW-35 | IPD/KR-IW-50 | IPD/KR-IW-65 |

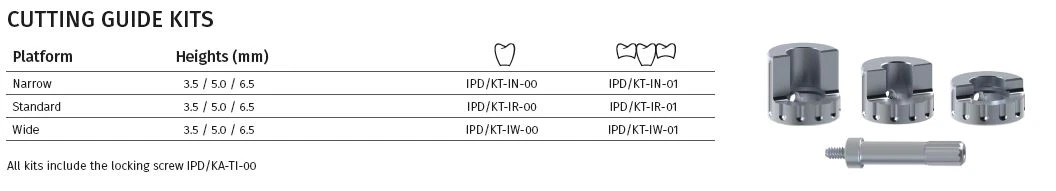

Cutting Guide kity
Každý kit obsahuje tři výšky 3,5 / 5,0 / 6,5 mm a fixační šroub IPD/KA-TI-00.
| Platforma | Korunková / Engaging | Můstková / Non-engaging |
|---|---|---|
| Narrow | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Standard | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Wide | IPD/KT-IW-00 | IPD/KT-IW-01 |

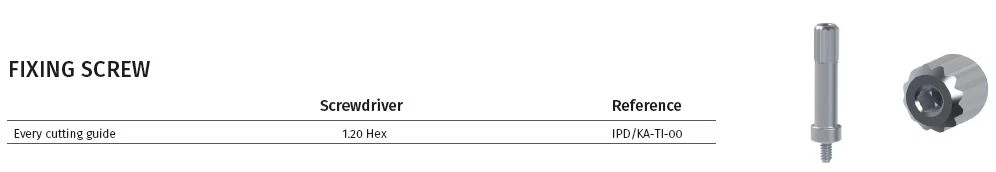

Fixační šroub a Scan Body screwdriver
Cutting Guide se zajišťuje fixačním šroubem IPD/KA-TI-00 s profilem 1.20 HEX. Katalog současně uvádí HEX 1.20 pro scanbody 10 a 15 mm.
| Použití | Rozměr / výška | Reference |
|---|---|---|
| Fixační šroub Cutting Guide | 1.20 HEX | IPD/KA-TI-00 |
| Scan Body screwdriver | 10 mm | IPD/PH-20-18 |
| Scan Body screwdriver | 15 mm | IPD/PH-20-25 |

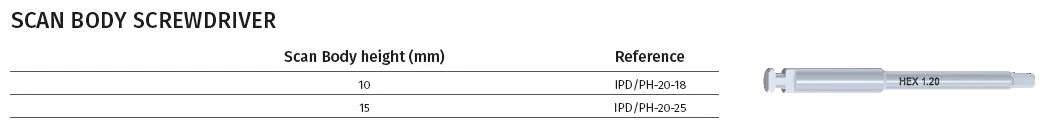

Scan Body screwdriver · HEX 1.20
Fixační šroub Cutting GuideIPD/KA-TI-00 · 1.20 HEX.
Výšky a platformyNarrow · Standard · Wide, vždy 3,5 / 5,0 / 6,5 mm.
TPA návaznostU varianty s angulačním oknem navazuje TPA šroubovák 18 / 25 / 32 mm.Najděte Cutting Guide podle implantačního systému
Výběr vychází z katalogových stran Custom Ti Base System 90–94. Sloupec Korunka odpovídá Engaging variantě, sloupec Můstek Non-engaging variantě. Znak „není uveden“ znamená, že katalog v daném řádku konkrétní Cutting Guide nepřiřazuje.
Zobrazit výpis odpovídajících systémů44 položek
| Implantační systém | Platforma | GH Ti-báze | Korunka · Engaging | Můstek · Non-engaging |
|---|---|---|---|---|
| Nobel Biocare® Branemark System® | NP Ø3.5 | 1.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Nobel Biocare® Branemark System® | RP Ø4.1 | 0.5 / 1.5 / 2.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Nobel Biocare® Branemark System® | WP Ø5.1 | 1.3 | IPD/KT-IW-00 | není uveden |
| Nobel Biocare® Multi-unit System | RP Ø4.8 | 0.2 | není uveden | není uveden |
| Nobel Biocare® Nobel Active® | Ø3.0 | 0.8 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Nobel Biocare® Nobel Active® | NP Ø3.5 | 0.5 / 1.5 / 2.5 / 3.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Nobel Biocare® Nobel Active® | RP Ø4.3 | 0.5 / 1.5 / 2.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Biomet® 3i® Osseotite® | NP Ø3.4 | 1.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Biomet® 3i® Osseotite® | RP Ø4.1 | 0.5 / 1.5 / 2.5 | IPD/KT-IR-00 | není uveden |
| Biomet® 3i® Osseotite® | WP Ø5.0 | 0.5 / 1.5 | IPD/KT-IW-00 | IPD/KT-IW-01 |
| Biomet® 3i® Osseotite® Certain® | NP Ø3.4 | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Biomet® 3i® Osseotite® Certain® | RP Ø4.1 | 0.5 / 1.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Biomet® 3i® Osseotite® Certain® | WP Ø5.0 | 0.5 / 1.5 | IPD/KT-IW-00 | IPD/KT-IW-01 |
| Straumann® Tissue Level | RN Ø4.8 | 0.4 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Straumann® Tissue Level | WN Ø6.5 | dle katalogové reference Ti-báze | IPD/KT-IW-00 | IPD/KT-IW-01 |
| Straumann® Bone Level | NC Ø3.3 | 0.5 / 1.5 / 2.5 / 3.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Straumann® Bone Level | RC Ø4.1 | 0.5 / 1.5 / 2.5 / 3.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Straumann® BLX® | RB/WB | 1.0 / 2.0 / 3.0 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Straumann® SRA® | Ø3.5 / Ø4.6 | 0.2 | není uveden | není uveden |
| Astra® OsseoSpeed® | Yellow Ø3.0 | 0.8 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Astra® OsseoSpeed® | Aqua Ø3.5–4.0 | 0.5 / 1.5 / 2.5 / 3.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Astra® OsseoSpeed® | Lilac Ø4.5–5.0 | 0.5 / 1.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Astra® Evolution® | XS Ø3.0 | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Astra® Evolution® | S Ø3.6 | 0.5 / 1.5 / 2.5 / 3.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Astra® Evolution® | M Ø4.2 | 0.5 / 1.5 / 2.5 / 3.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Astra® Evolution® | L Ø4.8 | 0.5 / 1.5 / 2.5 | IPD/KT-IW-00 | IPD/KT-IW-01 |
| Zimmer® Screw Vent® | Ø3.5 | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Zimmer® Screw Vent® | Ø4.5 | 0.5 / 1.5 / 2.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Zimmer® Screw Vent® | Ø5.7 | 0.5 | IPD/KT-IW-00 | IPD/KT-IW-01 |
| BioHorizons® Tapered Internal | Ø3.0 | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| BioHorizons® Tapered Internal | Ø3.5 | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| BioHorizons® Tapered Internal | Ø4.5 | 0.5 / 1.5 / 2.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| BioHorizons® Tapered Internal | Ø5.7 | 0.5 | IPD/KT-IW-00 | IPD/KT-IW-01 |
| Hiossen Implant® / Osstem TSIII® | M Ø3.5 | 1.0 / 2.0 / 3.0 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| Hiossen Implant® / Osstem TSIII® | R Ø4.0 | 1.0 / 2.0 / 3.0 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Neodent® Grand Morse™ | GM | 1.0 / 2.0 / 3.0 / 4.0 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Neodent® GM Abutment | RP Ø4.8 | 0.5 | IPD/KT-IW-00 | není uveden |
| Neodent® GM Micro Abutment | NP | 0.5 Engaging / 0.3 Non-engaging | není uveden | IPD/KT-IN-01 |
| MIS® Seven® | Narrow NP Ø3.3 | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| MIS® Seven® | Standard SP | 0.5 / 1.5 / 2.5 | IPD/KT-IN-00 | IPD/KT-IN-01 |
| MIS® Seven® | Wide WP | 0.5 / 1.5 / 2.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| MIS® C1® | Standard SP | 0.7 / 1.5 / 2.5 / 3.5 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Megagen® AnyOne® | RP | 1.0 / 2.0 / 3.0 | IPD/KT-IR-00 | IPD/KT-IR-01 |
| Megagen® AnyRidge® | Ø4.0 | 1.0 / 2.0 / 3.0 | IPD/KT-IR-00 | IPD/KT-IR-01 |
Zobrazeno 44 katalogových kombinací.
SEO & UX komentář: uživatel už nemusí nejprve znát kód Narrow / Standard / Wide. Začne názvem implantátového systému a platformou, web mu ukáže odpovídající kit pro korunku nebo můstek. Tím se technická tabulka mění v praktickou výběrovou pomůcku. Katalogové přiřazení je zachováno i tam, kde je méně intuitivní.
Pracovní postup
Zakrácení Ti-báze bez zbytečného opotřebení vodicího nástroje
Cutting Guide používejte jako měrku výsledné vertikální výšky, ne jako brusný doraz. Tím zůstává přesný a při správném používání se prakticky neopotřebovává.
Vyberte správný kit podle systému
V tabulce výše vyberte implantátový systém, platformu a typ Ti-báze: korunková Engaging nebo můstková Non-engaging. V sadě pak zvolte cílovou výšku 3,5 / 5,0 / 6,5 mm.
Řez veďte asi 1 mm nad vodítkem
CAD/CAM Ti-bázi zakraťte jemným karborundovým řezacím diskem. Řízněte lehce výše, přibližně 1 mm nad plochou vodicího nástroje.
Vodítko před dokončením sejměte
Po základním řezu Cutting Guide odstraňte, aby jej při dokončování nemohl zasáhnout disk nebo brusný nástroj.
Řez jemně zagumujte
Okluzální hranu jemně dokončete gumou. Cílem je čistá rovina bez zbytečného zásahu do funkční části Ti-báze.
Znovu nasaďte vodítko a zkontrolujte výšku
Cutting Guide vraťte na Ti-bázi a ověřte výslednou vertikální výšku. Další redukci provádějte po malých krocích.
TPA okno připravte podle plánované štoly
U dostupné varianty s angulačním oknem lze kontrolovat prostor pro TPA přístup. Vytvořený vstup musí odpovídat plánovanému TPA fixačnímu šroubu a směru angulované štoly.
Proč vodítko vydrží velmi dlouho: pokud do něj řezný disk nikdy nedojíždí a slouží pouze k opakované kontrole, není pracovní hrana vodítka běžným postupem obrušována.
Video: zakrácení Ti-báze a příprava vstupu pro TPA šroubovák
Praktická ukázka doplňuje katalogové tabulky o reálnou laboratorní manipulaci. Otevírá se v nové kartě.
Přehrát videoAdaptér + ráčna

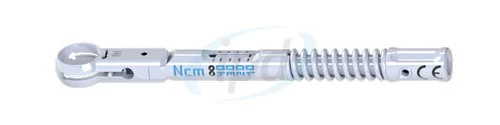

Jak dostat RA nástroj do momentové ráčny

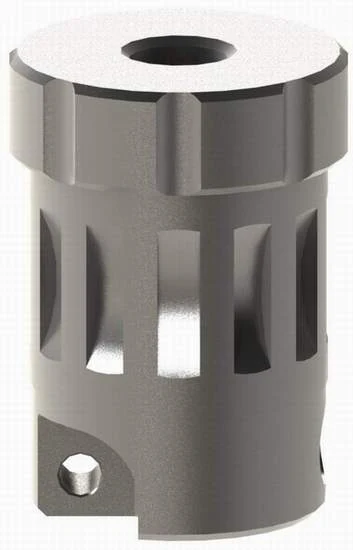

RA adaptér
Dodaný obrázek C1030 ilustruje válcový adaptér pro latch-type / RA stopku. Aktuální katalog IPD uvádí samostatný Ratchet adapter IPD/DI-KA-90. Přes adaptér se RA šroubovák mechanicky propojí s momentovým klíčem.
Z ergonomického hlediska má tato modularita velkou výhodu: stejný pracovní hrot můžete nejprve ovládat prsty nebo ručním držákem a při definitivním dotažení jej přepnout do ráčny. Nástroj tak během workflow nemění geometrii vůči hlavě šroubu, mění se pouze způsob jeho uchopení.
1. Zasuňte RA stopku do kompatibilního adaptéru. Pravoúhlý výřez stopku mechanicky zajistí proti vytažení.
2. Adaptér vložte do ráčny. Ověřte plné mechanické spojení dříve, než začnete přenášet moment.
3. Nastavte / sledujte správný moment. Hodnotu neodvozujte od typu šroubováku, ale od konkrétního šroubu a implantátového spojení.
Volba délky
18, 25 nebo 32 mm? Rozhoduje přístup, nikoli „lepší“ nástroj
Všechny tři délky mají své místo. Kratší nástroj se lépe vejde do omezeného intraorálního prostoru, střední je univerzální kompromis a dlouhý 32mm nástroj dává větší dosah přes vyšší protetickou konstrukci nebo při laboratorní manipulaci. Jde o ergonomii a geometrii konkrétního případu.
18 mm · kompaktní
Vhodné tam, kde je prioritou omezený pracovní prostor. U dodaného 18mm setu je výjimkou Multi-Unit nástroj 20 mm; český popis setu navíc uvádí TPA 25 mm.
Posteriorní přístupKompaktní
25 mm · univerzální
Delší pracovní část usnadňuje přístup přes běžnou korunkovou nebo můstkovou výšku a současně zůstává dobře ovladatelná klinicky.
ClinicUniversal
32 mm · maximální dosah
Dlouhá varianta pro hlubší šroubové kanály, rozsáhlé konstrukce a laboratorní set s 70mm držákem. Před klinickým použitím vždy zvažte prostor v ústech.
Long reachLaboratory

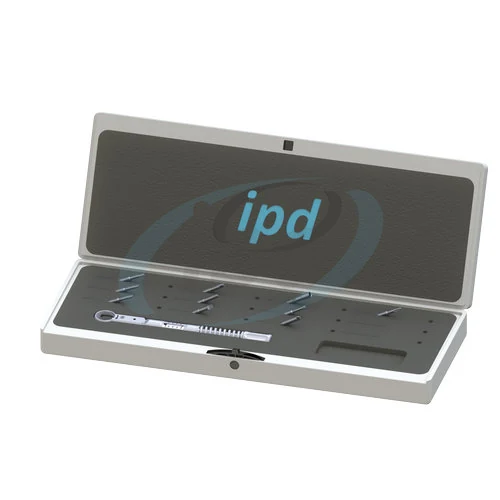

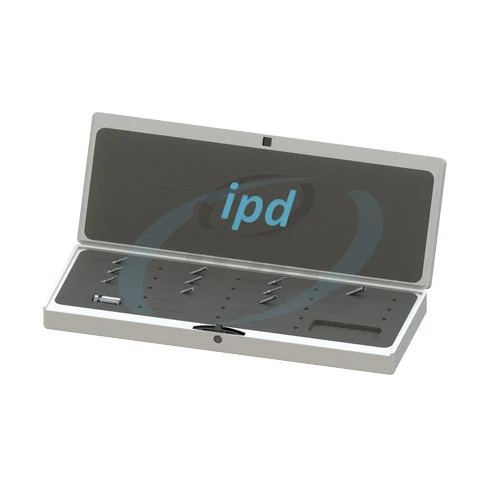

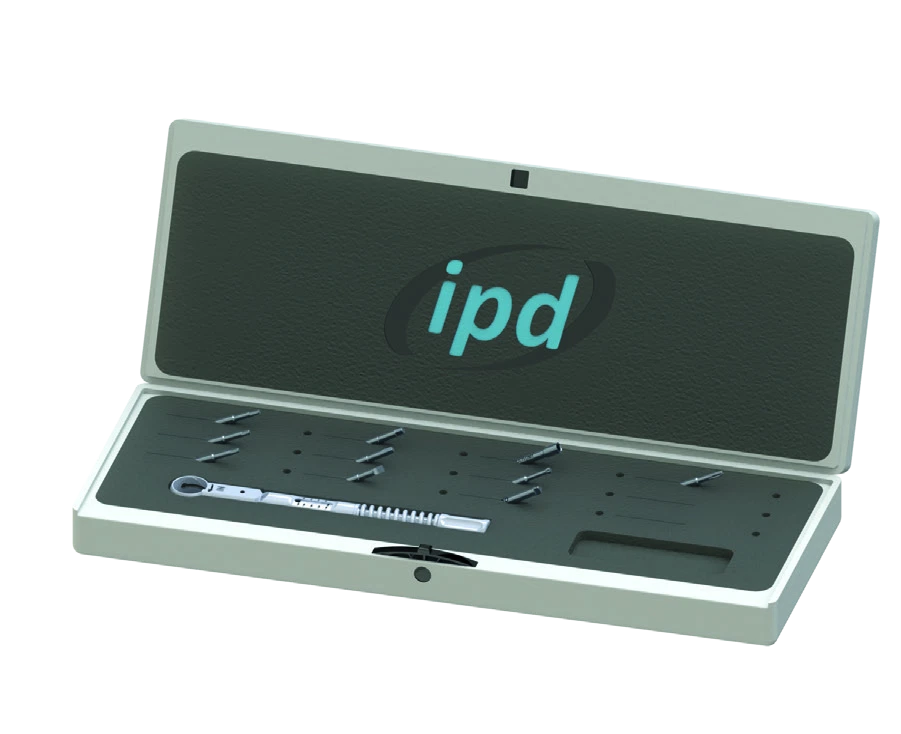

Kity IPD
Pět sad, které pokrývají kliniku, ráčnu i laboratoř
Dodaný katalog a české produktové popisy ukazují jasnou logiku: dvě sady s momentovým klíčem, dvě s krátkým klinickým držákem a jedna dlouhá laboratorní sada.

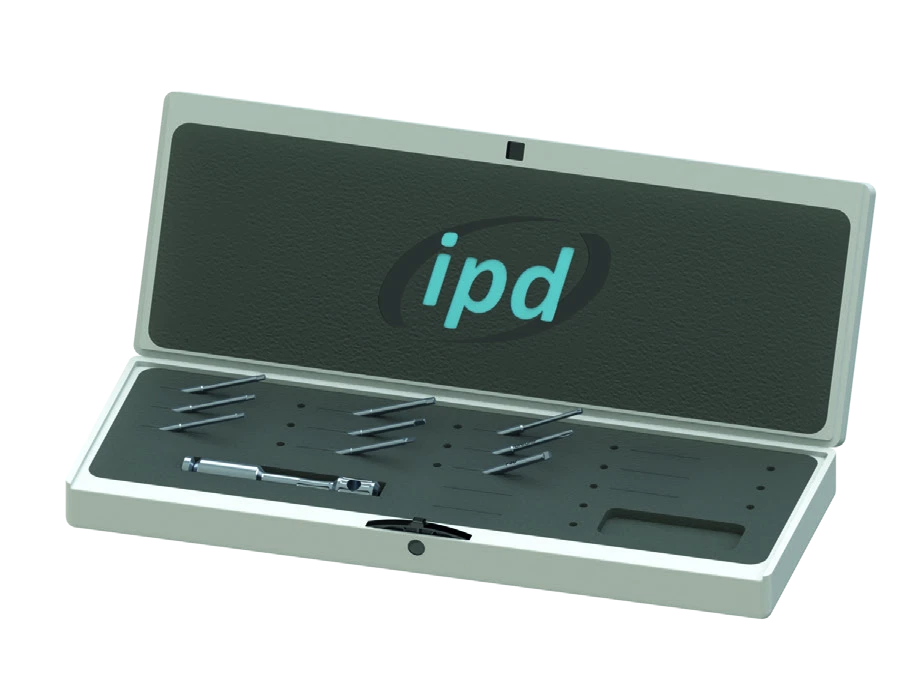

IPD/KT-DI-18
Ráčnový set s hlavními protetickými šroubováky, momentovým klíčem a adaptérem.
18 mmRatchet

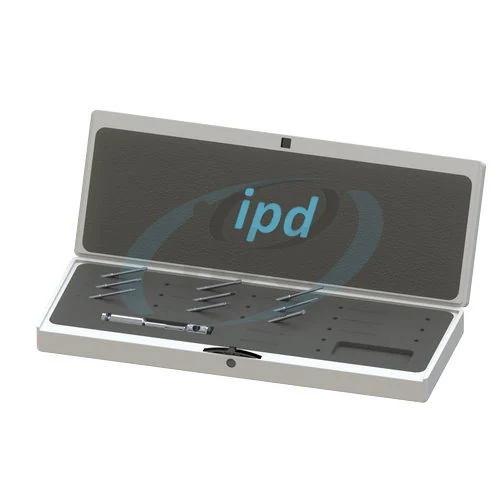

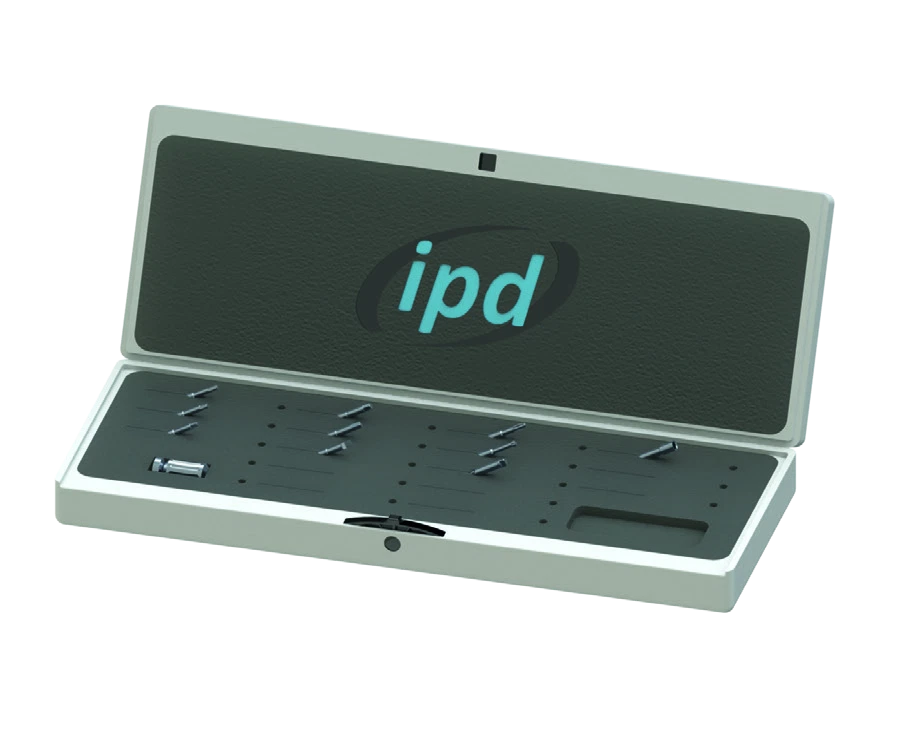

IPD/KT-ML-32

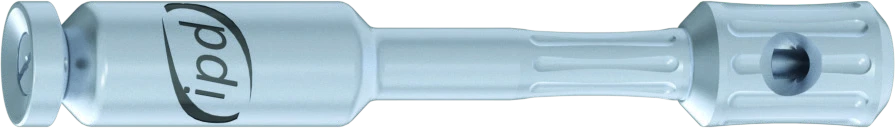

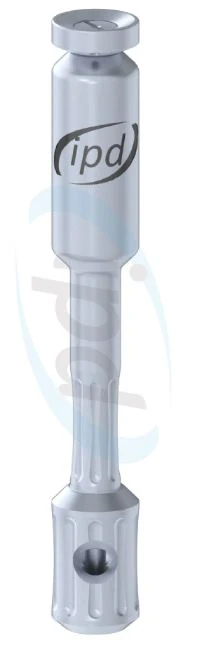

Laboratorní sada s 32mm nástroji a 70mm ručním gripem pro práci mimo ústa.
32 mmLab handle 70 mm
| Sada | Primární délka | Ovládání | Typické profily v sadě | Výjimky / poznámka |
|---|---|---|---|---|
| IPD/KT-DI-18 | 18 mm | Momentová ráčna + adaptér | HEX 1.20 / 1.25 / 1.27 / 1.70, Square 1.25, Unigrip, Flat, TPA, Torx | Multi-Unit 20 mm; dodaný CZ popis uvádí TPA 25 mm. |
| IPD/KT-DI-25 | 25 mm | Momentová ráčna + adaptér | Stejná základní sada profilů | Multi-Unit 20 mm. |

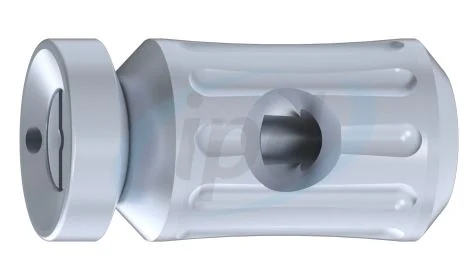

| IPD/KT-MC-18 | 18 mm | Klinický RA držák 16 mm | Stejná základní sada profilů | Multi-Unit 20 mm; dodaný CZ popis uvádí TPA 25 mm. |
| IPD/KT-MC-25 | 25 mm | Klinický RA držák 16 mm | Stejná základní sada profilů | Multi-Unit 20 mm. |
| IPD/KT-ML-32 | 32 mm | Laboratorní RA držák 70 mm | HEX 1.20 / 1.25 / 1.27 / 1.70, Square 1.25, Unigrip, Flat, TPA, Torx | Laboratorní konfigurace bez Multi-Unit nástroje v dodaném popisu. |
Screw specifications · IPD Catalogue 2024
Technické údaje fixačních šroubů: přímá štola vs. TPA angulovaná štola
Při výběru šroubováku nestačí znát pouze značku implantátu. Katalogové tabulky rozlišují referenci, TiN variantu, kompatibilitu, platformu, typ dosedu hlavy, průměr hlavy, závit, L1, L2, celkovou délku, profil šroubováku a doporučený moment. Níže jsou údaje z katalogových stran 188–191 převedené do prohledávatelného HTML, aby bylo možné rychle dohledat konkrétní šroub.
Běžné fixační šrouby
79 katalogových referencí. Typicky reference končící -00 / -01 / -02 / -03. Profil nástroje se liší podle systému: HEX, Unigrip, Torx, Star, Square, Neo GM a další.
TPA fixační šrouby
56 katalogových referencí. Charakteristické jsou zejména koncovky -50 / -51 / -52 a použití TPA šroubováku. Každý řádek má vlastní geometrii a předepsaný moment.
Běžné fixační šrouby pro přímé štoly · 79 referencí
Zobrazeno 79 z 79 položek.
| Reference | TiN reference | Kompatibilita | Platforma | Dosed / seat | Ø hlavy | Závit / metric | L1 hlava | L2 tělo | LT celkem | Šroubovák | Moment Ncm |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IPD/AA-TN-00 | IPD/AA-TN-00/TIN | Nobel Biocare® Branemark System® · Nobel Biocare® Nobel Active® | ø3.5 | 70° | 2.25 | M1.6x0.35 | 2.15 | 5.15 | 7.30 | Unigrip | 35 |
| IPD/AA-TR-00 | IPD/AA-TR-00/TIN | Nobel Biocare® Branemark System® · Nobel Biocare® Nobel Active® | ø4.1 · ø4.3 | 75° | 2.4 | M2x0.4 | 1.5 | 5.85 | 7.35 | Unigrip | 35 |
| IPD/AA-TR-01 | IPD/AA-TR-01/TIN | External Hex (Plat. Regular) | ø4.1 | 75° | 2.5 | M2x0.4 | 1.67 | 4.6 | 6.27 | 1.20 Hex | 20 |
| IPD/AA-TR-02 | IPD/AA-TR-02/TIN | Nobel Biocare® Branemark System® · Nobel Biocare® Nobel Active® | ø4.1 · ø4.3 | Flat | 2.40 | M2x0.4 | 1.45 | 5.9 | 7.35 | Unigrip | 35 |
| IPD/AA-TW-00 | IPD/AA-TW-00/TIN | Nobel Biocare® Branemark System® | ø5.1 | 72° | 3.40 | M2.5x0.45 | 1.37 | 5.33 | 6.7 | Unigrip | 35 |
| IPD/AB-TR-00 | IPD/AB-TR-00/TIN | Multi-unit | ø4.8 | Flat | 2,00 | M1.4x0.3 | 1.35 | 2.1 | 3.45 | Unigrip | 15 |
| IPD/AC-TN-00 | IPD/AC-TN-00/TIN | Nobel Biocare® Nobel Replace® Select | ø3.5 | Flat | 2.35 | M1.8x0.35 | 1.8 | 6.5 | 8.3 | Unigrip | 35 |
| IPD/AC-TR-00 | IPD/AC-TR-00/TIN | Nobel Biocare® Nobel Replace® Select | ø4.3 / ø5.0 | Flat | 2.4 | M2x0.4 | 1.55 | 8.35 | 9.9 | Unigrip | 35 |
| IPD/AD-TT-00 | IPD/AD-TT-00/TIN | Nobel Biocare® Nobel Active® | ø3.0 | 70° | 1.82 | M1.4x0.3 | 1.86 | 4.84 | 6,7 | Unigrip | 15 |
| IPD/BA-TR-00 | IPD/BA-TR-00/TIN | Biomet® 3i® Osseotite® (Plat. R) | ø4.1 | 75° | 2.35 | M2x0.4 | 1.79 | 5.81 | 7.6 | 1.20 Hex | 20 |
| IPD/BA-TR-01 | IPD/BA-TR-01/TIN | Biomet® 3i® Osseotite® (Plat. R) | ø4.1 | 75° | 2.35 | M2x0.4 | 1.79 | 5.81 | 7.6 | 1.25 Hex | 25 |
| IPD/BA-TR-02 | IPD/BA-TR-02/TIN | Biomet® 3i® Osseotite® | ø3.4 / ø4.1 / ø5.0 | Flat | 2.4 | M2x0.4 | 1.65 | 6.15 | 7.8 | 1.25 Square | 35 |
| IPD/BB-TR-01 | IPD/BB-TR-01/TIN | Biomet® 3i® Certain® | ø3.4 / ø4.1 / ø5.0 | Flat | 2.0 | M1.6x0.35 | 1.9 | 6.5 | 8.4 | 1.20 Hex | 20 |
| IPD/BB-TR-02 | - | Biomet® 3i® Certain® | ø4.1 / ø5.0 | 140° | 2.30 | M1.6x0.35 | 2.05 | 6.35 | 8.4 | 1.20 Hex | 20 |
| IPD/CA-TR-00 | IPD/CA-TR-00/TIN | Klockner® SK2-NK2 | ø4.2 | 90° | 2.45 | M1.8x0.35 | 2.39 | 3.56 | 5.95 | 1.70 Hex | 30 |
| IPD/CA-TR-01 | IPD/CA-TR-01/TIN | Klockner® SK2-NK2 | ø4.2 | 90° | 2.45 | M1.8x0.35 | 0.72 | 3.58 | 4.3 | Cross | 30 |
| IPD/CB-TR-00 | IPD/CB-TR-00/TIN | Klockner® Essential Cone® | ø4.5 | 90° | 2.18 | M1.8x0.35 | 2.3 | 4.9 | 7.2 | Star | 30 |
| IPD/CD-TN-00 | IPD/CD-TN-00/TIN | Klockner® Vega® | Ø3.5 | 90° | 2.15 | M1.6x0.35 | 2.43 | 5.57 | 8 | Star | 25 |
| IPD/CD-TR-00 | IPD/CD-TR-00/TIN | Klockner® Vega® | Ø4.0-4.5 | 90° | 2.15 | Special | 2.32 | 5.68 | 8 | Star | 25 |
| IPD/DA-TR-00 | IPD/DA-TR-00/TIN | Straumann® Tissue Level (synOcta® level) | ø4.8 | 90° | 2.4 | M2x0.4 | 1.2 | 3.3 | 4.5 | Torx | 35 |
| IPD/DA-TR-01 | IPD/DA-TR-01/TIN | Straumann® Tissue Level (Implant level) | ø4.8 / ø6.5 | 30° | 2.4 | M2x0.4 | 3.03 | 3.67 | 6.7 | Torx | 35 |
| IPD/DA-TR-02 | - | Straumann® Tissue Level | ø4.8 | Flat | 2.52 | M2x0.4 | 1.45 | 5.9 | 7.35 | Torx | 35 |
| IPD/DA-TR-03 | IPD/DA-TR-03/TIN | Straumann® Tissue Level | ø4.8 | 30° | 2.57 | M2x0.4 | 3.05 | 3.65 | 6.7 | Torx | 35 |
| IPD/DB-TR-00 | IPD/DB-TR-00/TIN | Straumann® Bone Level | ø3.3 / ø4.1 | 30° | 2.1 | M1.6x0.35 | 2.31 | 5.54 | 7.85 | Torx | 35 |
| IPD/DC-TR-00 | IPD/DC-TR-00/TIN | Straumann® BLX® | RB/WB | 90° | 2.1 | M1.6x0.35 | 1.5 | 4.6 | 6.1 | Torx | 30 |
| IPD/DD-TR-00 | IPD/DD-TR-00/TIN | Straumann® SRA® | ø3.5 / ø4.6 | 70° | 2.20 | M1.4x0.3 | 1.65 | 2.0 | 3.65 | Torx | 15 |
| IPD/EA-TN-00 | IPD/EA-TN-00/TIN | Astra® Osseospeed™ | ø3.0 | 120° | 2.1 | M1.4x0.3 | 2 | 5.5 | 7.5 | 1.27 Hex | 15 |
| IPD/EA-TR-00 | IPD/EA-TR-00/TIN | Astra® Osseospeed™ | ø3.5 - ø4.0 | Flat | 2.35 | M1.6x0.35 | 1.95 | 6.3 | 8.25 | 1.27 Hex | 20 |
| IPD/EA-TR-01 | IPD/EA-TR-01/TIN | Astra® Cono 200 | ø3.5-ø4.0 / ø4.5-ø5.0 | Flat | 2.25 | M1.4x0.3 | 1.85 | 2.95 | 4.8 | 1.27 Hex | 15 |
| IPD/EA-TW-00 | IPD/EA-TW-00/TIN | Astra® Osseospeed™ | ø4.5 - ø5.0 | Flat | 2.35 | M2x0.4 | 1.9 | 8.4 | 10.3 | 1.27 Hex | 25 |
| IPD/EB-TN-00 | IPD/EB-TN-00/TIN | Astra® Evolution® | ø3.6 | 60° | 2.15 | M1.6x0.35 | 2.12 | 5.33 | 7.45 | 1.27 Hex | 20 |
| IPD/EB-TR-00 | IPD/EB-TR-00/TIN | Astra® Evolution® | ø4.2 | 100° | 2.35 | M1.8x0.35 | 1.92 | 5.70 | 7.62 | 1.27 Hex | 20 |
| IPD/FA-TR-00 | IPD/FA-TR-00/TIN | Zimmer® Screw Vent® | ø3.5/ ø4.5 / ø5.7 | 140° | 2.1 | M1.8x0.35 | 2.54 | 5.66 | 8.2 | 1.25 Hex | 30 |
| IPD/FB-TR-00 | IPD/FB-TR-00/TIN | Zimmer® SwissPlus® | ø4.8 | 140° | 2.3 | M2x0.4 | 2.55 | 6.75 | 9.3 | 1.25 Hex | 30 |
| IPD/FB-TR-01 | IPD/FB-TR-01/TIN | Zimmer® SwissPlus® | ø4.8 | 30° | 2.4 | M2x0.4 | 3.03 | 3.87 | 6.9 | 1.25 Hex | 30 |
| IPD/FC-TT-00 | IPD/FC-TT-00/TIN | Zimmer® Eztetic® | Ø3.1 | 140° | 1.95 | M1.6x0.35 | 2.81 | 5.94 | 8.75 | 1.25 Hex | 30 |
| IPD/GA-TN-00 | IPD/GA-TN-00/TIN | BTI® External Hex | ø3.5 | Flat | 2.35 | M2x0.4 | 1.7 | 3.85 | 5.55 | 1.20 Hex | 20 |
| IPD/GA-TW-00 | IPD/GA-TW-00/TIN | BTI® External Hex | ø5.5 | Flat | 2.25 | M2x0.4 | 1.7 | 6.15 | 7.85 | 1.20 Hex | 20 |
| IPD/GB-TR-00 | IPD/GB-TR-00/TIN | BTI® Internal Universal® | Universal® ø4.1 / Wide ø5.5 | Flat | 2.4 | M1.8x0.35 | 1.85 | 5.2 | 7.05 | 1.20 Hex | 20 |
| IPD/GC-TR-01 | IPD/GC-TR-01/TIN | BTI® Multi-im® | RP | Flat | 2.0 | M1.4x0.3 | 1.5 | 2.1 | 3.6 | 1.20 Hex | 20 |
| IPD/HA-TN-00 | IPD/HA-TN-00/TIN | Microdent® Microdent® System | ø3.5 | 140° | 2.5 | M1.8x0.35 | 2.13 | 3.87 | 6 | 1.20 Hex | 20 |
| IPD/HA-TR-00 | IPD/HA-TR-00/TIN | Microdent® Microdent® System | ø4.2 / ø5.1 | 120° | 2.7 | M2x0.4 | 2.5 | 5.5 | 8 | 1.75 Hex | 30 |
| IPD/IA-TR-00 | IPD/IA-TR-00/TIN | Dentsply® Xive® Friadent® | ø3.4 / ø3.8 / ø4.5 | 90° | 2.05 | M1.6x0.35 | 2.1 | 6.75 | 8.85 | 1.20 Hex | 24 |
| IPD/IB-TR-00 | - | Dentsply® Ankylos® Balance Base Narrow | C/X | 60° | 2.4 | M1.6x0.35 | 1.66 | 3.04 | 4.7 | 1.0 Hex | 15 |
| IPD/IB-TR-01 | - | Dentsply® Ankylos® | C/X | 60° | 2.05 | M1.8x0.35 | 2 | 6.15 | 8.15 | 1.0 Hex | 25 |
| IPD/ID-TT-00 | - | Osteoplus® Iridium™ Argentum® ø3.3 | /ø3.8 / ø4.2 / ø4.8 | 120° | 2.40 | M1.8x0.35 | 1.69 | 5.83 | 7.52 | 1.25 Hex | 25 |
| IPD/JA-TR-00 | IPD/JA-TR-00/TIN | Camlog® Camlog® Implant System | ø3.3 / ø3.8 / ø4.3 | 90° | 2.1 | M1.6x0.35 | 2.35 | 8.1 | 10.45 | 1.25 Hex | 20 |
| IPD/JA-TX-00 | IPD/JA-TX-00/TIN | Camlog® Camlog® Implant System | ø5.0 | 90° | 2.5 | M2x0.4 | 2.34 | 8.12 | 10.45 | 1.27 Hex | 20 |
| IPD/JB-TR-00 | IPD/JB-TN-00/TIN | Camlog® Conelog® System | Ø3.3 / Ø3.8 / Ø4.3 | 120° | 2.15 | M1.6x0.35 | 2.01 | 6.86 | 8.87 | Hex. 1.25 | 20 |

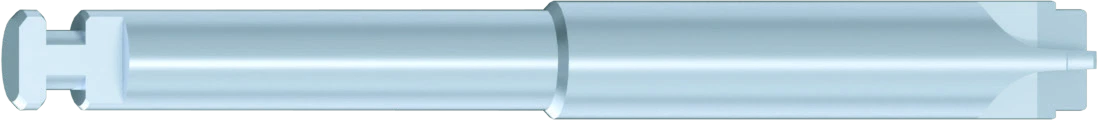

| IPD/KA-CI-08 | - | Hollow Screw | - | Flat | 2.8 | M2.65x0.3 | 0.7 | 1.4 | 2.1 | IPD cross | 10 |
| IPD/LB-TR-00 | IPD/LB-TR-00/TIN | BioHorizons® Tapered Internal ø3 | / ø3.5 / ø4.5 / ø5.7 | 90° | 2.35 | M1.8x0.35 | 2.42 | 4.83 | 7.25 | 1.27 Hex | 35 |
| IPD/MA-TN-00 | IPD/MA-TN-00/TIN | Sweden & Martina® Outlink® | ø3.3 | 120° | 2.18 | M1.8x0.35 | 1.75 | 5.75 | 7.5 | 1.27 Hex | 25 |
| IPD/MB-TN-00 | IPD/MB-TN-00/TIN | Sweden & Martina® Premium™ Kohno® | ø3.3 / ø3.8 | 120° | 2.2 | M1.8x0.35 | 1.78 | 6.32 | 8.1 | 1.27 Hex | 25 |
| IPD/MB-TR-00 | IPD/MB-TR-00/TIN | Sweden & Martina® Premium™ Kohno® | ø4.25 / ø5.0 | 120° | 2.4 | M2x0.4 | 1.78 | 6 | 7.78 | 1.27 Hex | 25 |
| IPD/NA-TN-00 | IPD/NA-TN-00/TIN | Phibo® TSH® | S2 | 120° | 2.23 | M1.8x0.35 | 1.92 | 6.08 | 8 | 1.25 Hex | 35 |
| IPD/NA-TW-00 | - | Phibo® TSH® | S5 | 120° | 2.5 | M2x0.4 | 2.5 | 5.5 | 8 | 1.25 Hex | 35 |
| IPD/OB-TN-00 | IPD/OB-TN-00/TIN | Osstem Implant® TSIII | Ø3.5 | 90° | 2.20 | M1.6x0.35 | 2.41 | 7.79 | 10.2 | 1.20 Hex | 20 |
| IPD/OB-TR-00 | IPD/OB-TR-00/TIN | Osstem Implant® TSIII | Ø4.0 | 90° | 2.30 | M2x0.4 | 2.23 | 6.12 | 8.35 | 1.20 Hex | 30 |
| IPD/QB-TR-00 | IPD/QB-TR-00/TIN | Biotech® Dental Kontact® | RP | 90° | 1.95 | M1.4x0.3 | 1.8 | 6.02 | 7.82 | 1.20 Hex | 20 |
| IPD/RA-TN-00 | IPD/RA-TN-00/TIN | Neodent® Helix® HE | Ø3.3 | Flat | 2.30 | M1.8x0.35 | 1.9 | 5.8 | 7.7 | Hex. 1.20 | 32 |
| IPD/RA-TW-00 | IPD/RA-TW-00/TIN | Neodent® Helix® HE | Ø5.0 | Flat | 3.00 | M2.5x0.45 | 2.1 | 5.5 | 7.6 | Hex. 1.20 | 32 |
| IPD/RB-TR-00 | IPD/RB-TR-00/TIN | Neodent® Grand MorseTM GM | RP | 60° | 1.86 | M1.6x0.35 | 1.84 | 7.93 | 9.77 | Neo GM | 20 |
| IPD/RC-TR-00 | IPD/RC-TR-00/TIN | Neodent® GM abutment | Ø4.8 | 90° | 2.35 | M2x0.25 | 1.53 | 2.25 | 3.78 | Neo GM | 10 |
| IPD/RD-TN-00 | IPD/RD-TN-00/TIN | Neodent® GM micro abutment | Ø3.5 | Flat | 1.90 | M1.4x0.3 | 1.72 | 1.99 | 3.71 | Neo GM | 10 |
| IPD/SB-TR-00 | IPD/SB-TR-00/TIN | Bego® Semados® Ø3.25-3.75 | / Ø4.1 / Ø4.5 | 70° | 2.35 | M1.8x0.35 | 2.35 | 5.25 | 7.6 | 1.25 Hex | 30 |
| IPD/TA-TT-00 | IPD/TA-TT-00/TIN | MIS® Seven® | Narrow 3.3 | 120° | 2.1 | M1.6x0.35 | 2.58 | 5.1 | 7.68 | 1.25 Hex | 30 |
| IPD/TB-TR-00 | IPD/TB-TR-00/TIN | MIS® C1/V3® | Standard | 120° | 2.2 | UNF 1-72 | 2.44 | 5.18 | 7.62 | 1.25 Hex | 30 |
| IPD/UB-TN-00 | IPD/UB-TN-00/TIN | DIO® UFII | NP | 90° | 1.85 | M1.4x0.3 | 2.05 | 5.45 | 7.5 | 1.20 Hex | 20 |
| IPD/UB-TR-00 | IPD/UB-TR-00/TIN | DIO® UFII | RP | 120° | 2.45 | M2x0.4 | 1.95 | 6.55 | 8.5 | 1.20 Hex | 30 |
| IPD/WA-TR-00 | IPD/WA-TR-00/TIN | Megagen® AnyOne® | RP | 120° | 2.3 | M2x0.4 | 1.9 | 8.0 | 9.9 | 1.20 Hex | 35 |
| IPD/WB-TR-00 | IPD/WB-TR-00/TIN | Megagen® AnyRidge® | RP | Flat | 2.1 | M1.8x0.35 | 2 | 6 | 8 | 1.20 Hex | 25 |
| IPD/VA-TR-00 | - | Flat | 2.4 | M2x0.4 | 2.2 | 5.8 | 8 | 1.20 Hex | 25 | ||
| IPD/XA-TR-00 | IPD/XA-TR-00/TIN | Dentium® Implantium® / Superline™ | ø4.0 / ø4.5 / ø5.0 | 120° | 2.3 | M2x0.4 | 2.18 | 8.01 | 10.2 | 1.27 Hex | 25 |
| IPD/XA-TR-02 | - | Nobel Biocare® Branemark System® · Nobel Biocare® Nobel Active® | ø4.1 · ø4.3 | Flat | 2.52 | M2x0.4 | 1.45 | 5.9 | 7.35 | 1.20 Hex | 30 |
| IPD/YB-TR-00 | IPD/YB-TR-00/TIN | Medentis® ICX | RP | 30° | 2.5 | M1.6x0.35 | 2.92 | 6.6 | 9.52 | 1.40 Hex | 30 |
| IPD/ZA-TR-00 | - | Bredent® Blue Sky™ | ø3.5/ø4.5/ø5.5 | 120° | 2.17 | M1.8x0.35 | 1.75 | 7.45 | 9.2 | Unigrip · Bredent® | 25 |
| IPD/1A-TR-00 | IPD/1A-TR-00/TIN | Global D® In-kone® | RP | 120° | 2.15 | M1.8x0.35 | 2.24 | 6.24 | 8.48 | Hex. 1.20 | 15 |
| IPD/2A-TR-00 | IPD/2A-TR-00/TIN | Anthogyr® Axiom® BL | RP | 40° | 2.20 | M1.6x0.35 | 2.38 | 5.54 | 7.92 | Hex. 1.18 | 25 |
| IPD/3A-TR-00 | IPD/3A-TR-00/TIN | Galimplant® Multi-Position Aesthetic® | ø3.8 | 140° | 2.5 | M2x0.4 | 1.5 | 3.1 | 4.6 | Hex 1.30 | 25 |
TPA fixační šrouby pro angulované štoly · 56 referencí
Zobrazeno 56 z 56 položek.
| Reference | Kompatibilita | Platforma | Dosed / úhel | Ø hlavy | Závit / metric | L1 hlava | L2 tělo | LT celkem | Šroubovák | Moment Ncm |
|---|---|---|---|---|---|---|---|---|---|---|
| IPD/AA-TN-50 | Nobel Biocare® Branemark System® · Nobel Biocare® Nobel Active® | Ø3.5 | 70° | 2.3 | M1.6x0.35 | 2.08 | 4.72 | 6.8 | TPA | 20 |
| IPD/AA-TR-50 | Nobel Biocare® Branemark System® · Sweden & Martina® Outlink® · Phibo® TSH® | Ø4.1 · S3-S4 | 75° | 2.3 | M2x0.4 | 1.93 | 3.87 | 5.8 | TPA | 25 |
| IPD/AA-TR-52 | Nobel Biocare® Branemark System® · Biomet® 3i® Externa™ 3i® · BTI® | Ø4.1 · Ø3.25 / Ø4.1 / Ø5.1 · Ø4.1 / Ø5.5 | Flat | 2.3 | M2x0.4 | 1.4 | 4.4 | 5.8 | TPA | 25 |
| IPD/AA-TW-50 | Hexágono externo · Nobel Biocare® Branemark System® | Ø5.1 | 72° | 2.85 | M2.5x0.45 | 1.61 | 4.8 | 6.41 | TPA | 25 |
| IPD/AB-TR-50 | Multi-unit / Multi-im® | Ø4.8 | Flat | 2.3 | M1.4x0.3 | 1.5 | 2.1 | 3.6 | TPA | 15 |
| IPD/AB-TR-51 | Multi-unit | Ø4.8 | Flat | 2.25 | M1.4X0.3 | 3.25 | 2.10 | 5.35 | TPA | 15 |
| IPD/AC-TN-50 | Nobel Biocare® Nobel Replace® Select | Ø3.5 | Flat | 2.25 | M1.8x0.35 | 1.4 | 6.1 | 7.5 | TPA | 25 |
| IPD/AC-TN-51 | Nobel Biocare® Nobel Replace® Select | Ø3.5 | Flat | 2.25 | M1.8x0.35 | 1.4 | 5.4 | 6.8 | TPA | 25 |
| IPD/AC-TR-50 | Nobel Biocare® Nobel Replace® Select · Astra® OsseoSpeed® | Ø4.3 / Ø5.0 · Ø4.5-Ø5.0 | Flat | 2.3 | M2x0.4 | 1.4 | 7.4 | 8.8 | TPA | 25 |
| IPD/AC-TR-51 | Nobel Biocare® Nobel Replace® Select | Ø4.3 / Ø5.0 | Flat | 2.3 | M2x0.4 | 1.3 | 6.8 | 8.1 | TPA | 25 |
| IPD/AD-TR-50 | Nobel Biocare® Nobel Active® | Ø4.3 | 75° | 2.3 | M2x0.4 | 2.0 | 5.0 | 7 | TPA | 25 |
| IPD/AD-TT-50 | Nobel Biocare® Nobel Active® | Ø3.0 | 70° | 2.3 | M1.4x0.3 | 2.0 | 4.65 | 6.65 | TPA | 15 |
| IPD/BB-TR-51 | Biomet® 3i® Certain® | Ø3.4/ Ø4.1 / Ø5.0 | Flat | 2.25 | M1.6x0.35 | 1.35 | 6.25 | 7.6 | TPA | 20 |
| IPD/CA-TR-50 | Klockner® SK2-NK2 | Ø4.2 | 90° | 2.3 | M1.8x0.35 | 1.50 | 3.00 | 4.5 | TPA | 25 |
| IPD/CB-TR-50 | Klockner® Essential Cone® | Ø4.5 | 90° | 2.3 | M1.8x0.35 | 1.65 | 4.85 | 6.5 | TPA | 25 |
| IPD/CD-TN-50 | Klockner® Vega® | Ø3.5 | 90° | 2.3 | M1.6x0.35 | 1.65 | 5.7 | 7.35 | TPA | 25 |
| IPD/CD-TR-50 | Klockner® Vega® | Ø4.0 / Ø4.5 | 90° | 2.25 | Especial | 1.8 | 5.65 | 7.45 | TPA | 25 |
| IPD/DA-TR-50 | Straumann® Tissue Level (Sobre synOcta®) | Ø4.8 / Ø6.0 | 90° | 2.3 | M2x0.4 | 1.65 | 3.32 | 4.97 | TPA | 25 |
| IPD/DA-TR-51 | Straumann® Tissue Level (Implant level) | Ø4.8 / Ø6.0 | 30° | 2.3 | M2x0.4 | 2.65 | 3.65 | 6.3 | TPA | 25 |
| IPD/DB-TR-50 | Straumann® Bone Level | Ø3.3 / Ø4.1 | 30° | 2.3 | M1.6x0.35 | 2.15 | 5.55 | 7.7 | TPA | 20 |
| IPD/DD-TR-50 | Straumann® SRA® | Ø3.5 / Ø4.6 | 70° | 2.25 | M1.4x0.3 | 1.82 | 5.55 | 3.91 | TPA | 20 |
| IPD/EA-TN-50 | Astra® OsseoSpeed® | Ø3.0 | 120° | 2.25 | M1.4x0.35 | 1.65 | 5.45 | 7.1 | TPA | 15 |
| IPD/EA-TR-50 | Astra® OsseoSpeed® | Ø3.5-Ø4.0 | Flat | 2.25 | M1.6x0.35 | 1.35 | 6.05 | 7.4 | TPA | 20 |
| IPD/EA-TR-51 | Astra Uni 200 / 450 | All | Flat | 2.3 | M1.4x0.3 | 1.50 | 2.90 | 4.4 | TPA | 15 |
| IPD/EB-TN-50 | Astra® Evolution® | Ø3.6 | 60° | 2.3 | M1.6x0.35 | 1.99 | 5.11 | 7.1 | TPA | 20 |
| IPD/EB-TR-50 | Astra® Evolution® | Ø4.2 | 100° | 2.3 | M1.8x0.35 | 2.22 | 5.38 | 7.6 | TPA | 25 |
| IPD/FA-TR-50 | Zimmer® Screw Vent® | Ø3.5/ Ø4.5 / Ø5.7 | 140° | 2.25 | M1.8x0.35 | 1.73 | 4.97 | 6.7 | TPA | 25 |
| IPD/FC-TT-50 | Zimmer® Eztetic® | Ø3.1 | 140° | 2.3 | M1.6x0.35 | 1.56 | 5.72 | 7.28 | TPA | 20 |
| IPD/GA-TN-50 | BTI® Externa Universal | Ø3.5 | Flat | 2.3 | M2x0.4 | 1.5 | 3.6 | 5.1 | TPA | 25 |
| IPD/GB-TR-50 | BTI® Interna | Universal® Ø4.1 / Ancha Ø5.5 | Flat | 2.3 | M1.8x0.35 | 1.5 | 5.0 | 6.5 | TPA | 25 |
| IPD/HA-TN-50 | Microdent® Microdent® System | Ø3.5 | 140° | 2.3 | M1.8x0.35 | 1.6 | 4.0 | 5.6 | TPA | 25 |
| IPD/HA-TR-50 | Microdent® Microdent® System | Ø4.2 / Ø5.1 | 120° | 2.3 | M2x0.4 | 1.85 | 4.15 | 6 | TPA | 25 |
| IPD/IA-TR-50 | Dentsply® Xive® Friadent® | Ø3.8 | 90° | 2.3 | M1.6x0.35 | 1.66 | 5.44 | 7.1 | TPA | 20 |
| IPD/IB-TR-51 | Dentsply® Ankylos® | C/X | 60° | 2.3 | M1.8x0.35 | 1.89 | 5.41 | 7.3 | TPA | 25 |
| IPD/LB-TR-50 | BioHorizons® Tapered Internal Ø3.0 | / Ø3.5 / Ø4.5 / Ø5.7 | 90° | 2.3 | M1.8x0.35 | 1.89 | 4.61 | 6.5 | TPA | 25 |
| IPD/MA-TN-50 | Sweden & Martina® Outlink® | Ø3.3 | 120° | 2.3 | M1.8x0.35 | 1.55 | 4.25 | 5.80 | TPA | 25 |
| IPD/MB-TN-50 | Sweden & Martina® Premium™ Kohno® · Phibo® TSH® | Ø3.3 / Ø3.8 · S2 | 120° | 2.3 | M1.8x0.35 | 1.52 | 4.88 | 6.4 | TPA | 25 |
| IPD/MB-TR-50 | Sweden & Martina® Premium™ Kohno® | Ø4.25 / Ø5.0 | 120° | 2.3 | M2x0.4 | 1.55 | 4.85 | 6.4 | TPA | 25 |
| IPD/OB-TN-50 | Osstem Implant® TSIII | Ø3.5 | 60° | 2.3 | M1.55x0.35 | 1.98 | 7.52 | 9.50 | TPA | 20 |
| IPD/OB-TR-50 | Osstem Implant® TSIII | Ø4.0 | 90° | 2.3 | M2x0.4 | 1.36 | 6.14 | 7.50 | TPA | 25 |
| IPD/QB-TR-50 | Biotech® Dental Kontact® | RP | 90° | 2.3 | M1.4x0.3 | 1.75 | 6.0 | 7.75 | TPA | 15 |
| IPD/RA-TN-50 | Neodent® Helix® HE | Ø3.3 | Flat | 2.25 | M1.8x0.35 | 1.25 | 4.85 | 6.10 | TPA | 25 |
| IPD/RA-TW-50 | Neodent® Helix® HE | Ø5.0 | Flat | 2.85 | M2.5x0.45 | 0.50 | 5.40 | 5.90 | TPA | 25 |
| IPD/RB-TR-50 | Neodent® Grand MorseTM GM | GM | 60° | 2.3 | M1.6x0.35 | 1.98 | 7.52 | 9.50 | TPA | 20 |
| IPD/RC-TR-50 | Neodent® GM abutment | Ø4.8 | 90° | 2.35 | M2x0.25 | 1.60 | 2.23 | 3.83 | TPA | 10 |
| IPD/RD-TN-50 | Neodent® GM micro abutment | Ø3.5 | Flat | 2.25 | M1.4x0.3 | 1.40 | 1.99 | 3.99 | TPA | 10 |
| IPD/SB-TR-50 | Bego® Semados® | Ø3.25-Ø3.75 / Ø4.1 / Ø4.5 | 70° | 2.3 | M1.80x0.35 | 1.95 | 4.95 | 6.90 | TPA | 25 |
| IPD/TA-TT-50 | MIS® Seven® | Narrow 3.3 | 120° | 2.3 | M1.6x0.35 | 1.72 | 4.88 | 6.6 | TPA | 25 |
| IPD/TB-TR-50 | MIS® C1/V3® | Standard | 120° | 2.3 | UNF 1-72 | 2.35 | 4.85 | 7.2 | TPA | 25 |
| IPD/UB-TN-50 | DIO® UFII | NP | 90° | 2.3 | M1.40x0.3 | 1.6 | 5.35 | 6.95 | TPA | 20 |
| IPD/UB-TR-50 | DIO® UFII | RP | 120° | 2.3 | M2x0.4 | 1.95 | 6.55 | 8.5 | TPA | 25 |
| IPD/WA-TR-50 | Megagen® AnyOne® | RP | 120° | 2.3 | M2x0.4 | 1.8 | 7.95 | 9.75 | TPA | 25 |
| IPD/XA-TR-50 | Dentium® Implantium® /Superline™ | RP | 120° | 2.3 | M2x0.4 | 1.8 | 7.95 | 9.75 | TPA | 25 |
| IPD/YB-TR-50 | Medentis® ICX | RP | 30° | 2.3 | M1.6x0.35 | 3.2 | 5.25 | 8.45 | TPA | 20 |
| IPD/3A-TR-50 | Galimplant® Multi-Position Aesthetic® | ø3.8 | 140° | 2.5 | M2x0.4 | 1.5 | 2.65 | 4.15 | TPA | 25 |
| IPD/3A-TR-51 | Galimplant® Multi-Position Aesthetic® | ø3.8 | 140° | 2.5 | M2x0.4 | 3.85 | 2.65 | 6.50 | TPA | 25 |
Důležitá interpretační poznámka: tabulky jsou věrně přepsané z dodaného katalogu IPD 2024. Hodnoty nejsou v této prezentaci „dopočítávány“ ani opravovány. Pokud se u konkrétní položky geometrické rozměry jeví neobvykle nebo se liší od novější dokumentace, před objednávkou a klinickým použitím ověřte aktuální návod k použití / katalogovou revizi. Utahovací moment je vlastnost konkrétního šroubu a spojení, nikoli samotného šroubováku.
Praktické používání
Pět kroků k bezpečnějšímu šroubování a snadnějšímu servisu
Nejčastější chyba není v tom, že nástroj „nefunguje“, ale že byl vybrán nesprávný profil, délka nebo moment. Jednoduchý kontrolní postup tomu může předejít.
Identifikujte spojení
Nejprve systém, platformu a konkrétní fixační šroub. Teprve potom vybírejte profil šroubováku.
Zvolte délku
18, 25 nebo 32 mm podle přístupu, hloubky šachty a konstrukce. Delší není automaticky lepší.
Ověřte plné zasunutí
Hrot musí sedět v socketu bez viklání. Nesprávný profil může poškodit hlavu fixačního šroubu.
Dotahujte správným momentem
Při definitivním dotažení použijte ráčnu a hodnotu předepsanou pro konkrétní komponentu.
Čistěte, kontrolujte, sterilizujte
Před klinickým použitím postupujte podle aktuálního návodu k použití a sledujte opotřebení pracovního hrotu i RA stopky.
Troubleshooting nástroje
Kontrola hrotu, axiální vedení a ověření momentu
Při opakovaném povolování šroubu je vhodné nástrojový řetězec rozdělit na tři samostatné otázky: zda driver skutečně odpovídá geometrii šroubu, zda je plně zasunutý a vedený v zamýšlené ose a zda momentový nástroj skutečně dodává očekávaný torque.
Systémově odpovídající driver
Stejné nominální označení profilu ještě nemusí dokazovat shodnou toleranci, hloubku záběru ani stav hrotu. Při troubleshooting lze použitím driveru určeného pro konkrétní komponentu odstranit jednu toleranční proměnnou.
Plné zasunutí a vedení v ose
U přímého šroubového kanálu má pracovní špička plně dosednout do hlavy šroubu a být vedena co nejvíce v jeho ose. U posteriorních zubů mohou prostor, otevření úst a délka nástroje tento přístup prakticky komplikovat.
Ověření výstupního momentu
Momentovou ráčnu není správné bez důkazu označit za nepřesnou. Pokud ale řešíte recidivující mechanickou komplikaci, ověření jejího výstupu podle IFU výrobce nebo validovaného postupu je jednoduchý způsob, jak tuto proměnnou vyloučit.
Posteriorní přístup. Studie simulující omezený intraorální prostor zjistila, že samotný ruční driver v posteriorní oblasti negeneroval spolehlivě dostatečný torque. To podporuje použití mechanického torque-limiting device pro definitivní dotažení, nikoli „dotažení podle pocitu“. Hill et al., 2007 →
Pozor na přenos závěrů mezi geometriemi. U off-axis hexalobulárního systému byly hodnoty při 25–28° nižší než při menších úhlech. Tato čísla jsou specifická pro zkoumaný angulovaný systém a nepředstavují povolenou odchylku u běžného přímého HEX driveru. Opler et al., 2020 →
FAQ
Časté otázky k protetickým šroubovákům IPD
Jaký je rozdíl mezi 18, 25 a 32 mm?
Je to hlavně délka pracovního nástroje. Krátká varianta je kompaktní, 25 mm je univerzální a 32 mm poskytuje větší dosah. Konečná volba závisí na intraorálním prostoru, výšce konstrukce a přístupu k hlavě šroubu.
Co znamená RA mandrel?
RA je latch-type stopka s pravoúhlým výřezem. Umožňuje mechanické zajištění v kompatibilním ručním držáku nebo adaptéru k ráčně a vytváří společnou platformu pro různé pracovní hroty.
Kdy použít TPA šroubovák?
U fixačních šroubů určených pro angulovaný transokluzální / ASC kanál. Dodané české popisy sad uvádějí TPA pro úhel 0–30°, ale konkrétní maximální úhel je vždy vlastností daného TPA systému a musí se ověřit v jeho dokumentaci.
Mohu jeden šroubovák použít na všechny implantátové systémy?
Ne podle principu „jeden hrot na všechno“. Portfolio IPD sice pokrývá mnoho kompatibilních systémů, ale vždy je nutné shodnout přesnou geometrii socketu fixačního šroubu a správný nástroj.
Jaký moment mám nastavit na ráčně?
Podle konkrétního šroubu, abutmentu a implantátového systému. Neexistuje jedna univerzální hodnota pro všechny IPD šrouby. Pro orientaci používejte stránku Utahovací momenty a vždy aktuální návod k použití.
Je momentová ráčna totéž jako ruční držák?
Ne. Ruční držák slouží k manuální manipulaci bez definovaného dotažení. Momentová ráčna je určena k přenosu kontrolovaného utahovacího momentu přes odpovídající adaptér.
Technické údaje o délkách, profilech a sadách vycházejí z katalogu IPD 2026 a z dodaných produktových popisů. Aktuální katalog: IPD Product Catalogue 2026. Před klinickým použitím vždy respektujte aktuální návod k použití konkrétního nástroje a komponenty.
Exklusiv Dent · technická podpora
Nejste si jistí profilem, délkou nebo utahovacím momentem?
Pošlete nám systém implantátu a referenci fixačního šroubu. Pomůžeme vybrat správný IPD nástroj a ověřit moment pro danou indikaci.
