Interaktivně čitelné schéma propojuje analog nebo implantát, skenovací tělísko, korunkovou či můstkovou Ti-bázi, vodicí nástroje, šroubováky a volbu finálního fixačního šroubu.
Stránka převádí diagram z katalogu IPD 2025 do plnohodnotného webového rozhraní. Zachovává rozdělení na antirotační větev engaging a rotační větev non-engaging, ale doplňuje české vysvětlení, varianty výšek a produktové vizuály.
Engagingantirotační větev pro jednotlivé rekonstrukce
Non-engagingrotační větev pro spojené konstrukce
3 výšky nástrojů6,5 · 5,0 · 3,5 mm
2 možnosti štolystandardní nebo úhlovaná TPA
Scan Bodyh. 10 nebo 15 mm
Vodicí nástrojkontrolované zkrácení
TPAúhlovaná fixační štola
10 / 15 mmvýšky engaging Scan Body
10 mmnon-engaging Scan Body
0,5 / 1,5 / 2,5 mmgingivální výšky dodaných Ti-bází
N / R / Wplatformy systému
Ti · TiN · BLCvarianty fixačního šroubu
1,20 HEX / TPAodpovídající instrumentárium
Rekonstrukce katalogového diagramu v HTML
Kompletní schéma IPD Custom Ti-Base System®
Plná čára vyjadřuje hlavní výrobní tok. Přerušované propojení označuje podpůrné instrumentárium, které se používá pro obě větve.
hlavní sekvence společný nástroj antirotační větev rotační větev
01 · Výchozí poloha implantátu
Analog

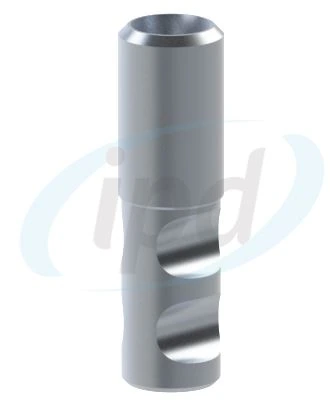

Analog implantátu
Fyzická replika pro konvenční laboratorní model.
Implantát
Implantátová platforma
Referenční spojení, které určuje kompatibilní komponenty celé sestavy.

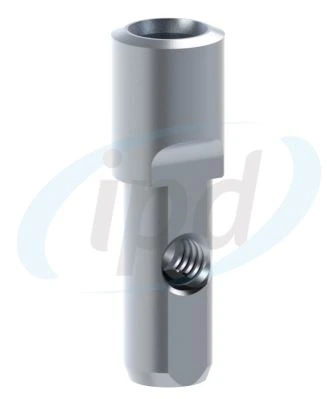

Digitální analog
Analog pro 3D model
Replika pro digitálně navržený a 3D tištěný pracovní model.
přenos polohy implantátu
02 · Volba konstrukční větve
Větev A
Antirotační Ti-báze Engaging
Jednoznačně orientované spojení určené především pro jednotlivé korunky.
A1

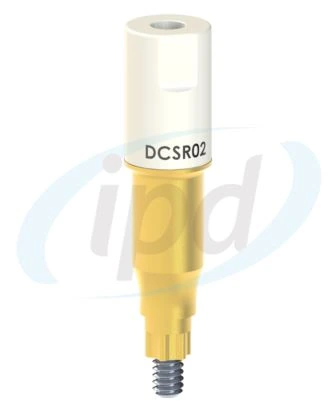

Engaging Scan Body
Výška 10 nebo 15 mm podle dostupnosti a skenovací situace.

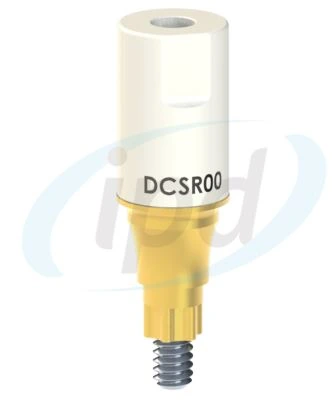

h. 10 mmkorunkové skenovací tělískoh. 15 mmkorunkové skenovací tělísko
A2
Engaging Ti-Base
Custom Ti-Base pro platformy N-R-W, s indexací a třemi dodanými gingiválními výškami.

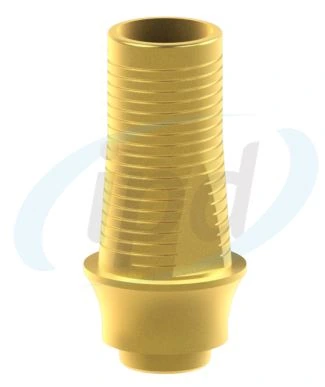

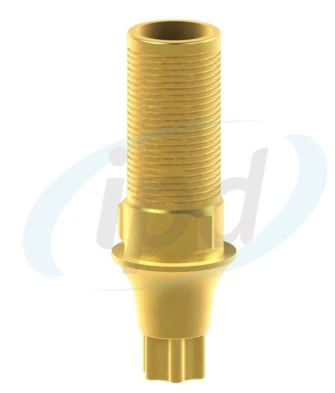

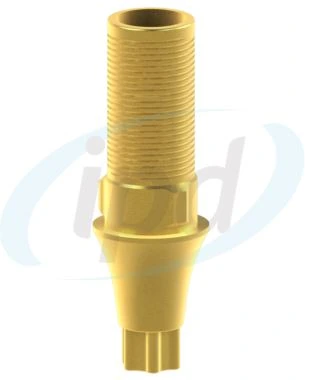

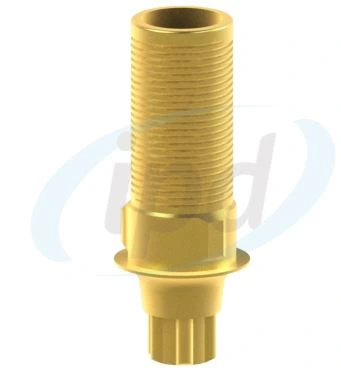

cuff 0,5 mmcuff 1,5 mmcuff 2,5 mm
A3

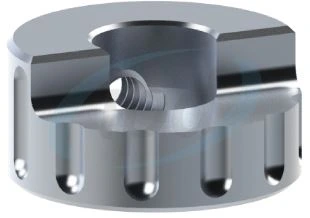

Cutting Guide Engaging
Vodicí nástroj pro řízené zkrácení na 6,5 / 5,0 / 3,5 mm a kontrolu úhlované štoly.
6,5 mm5,0 mm3,5 mm
Výsledek
Upravená engaging Ti-báze
Fyzická výška musí odpovídat variantě zvolené v CAD knihovně.
Větev B
Rotační Ti-báze Non-engaging
Varianta bez indexace určená především pro můstky a konstrukce spojující více implantátů.
B1
Non-engaging Scan Body
Výška 10 mm, zachování správné knihovny a plného dosednutí.

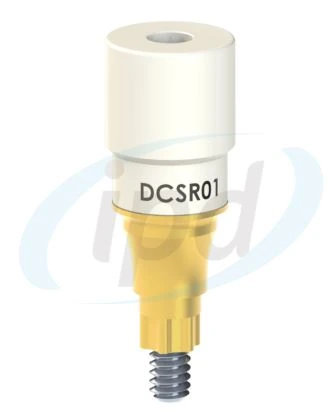

h. 10 mmmůstkové skenovací tělísko
B2

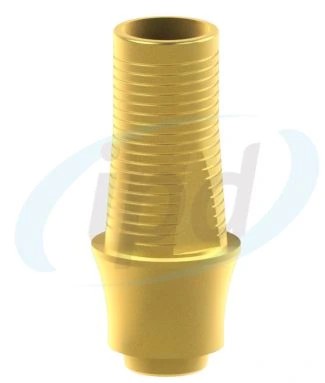

Non-engaging Ti-Base
Custom Ti-Base bez indexace pro platformy N-R-W a můstkové práce.
cuff 0,5 mmcuff 1,5 mmcuff 2,5 mm
B3
Cutting Guide Non-engaging
Vodicí nástroj pro řízené zkrácení na 6,5 / 5,0 / 3,5 mm v rotační větvi.
6,5 mm5,0 mm3,5 mm
Výsledek
Upravená non-engaging Ti-báze
Výsledná výška a geometrie musí odpovídat návrhu a knihovní variantě.
volba finální fixace
03 · Fixační šroub a finální instrumentárium
Standardní přístup

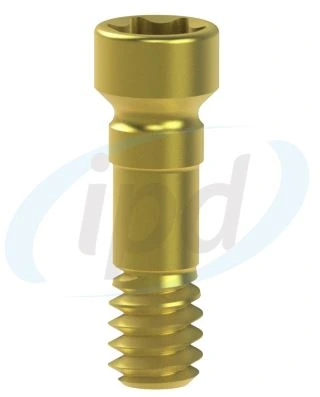

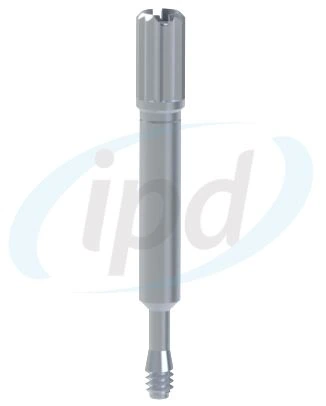

Fixační šroub Ti / TiN / BLC
TiTiNBLC

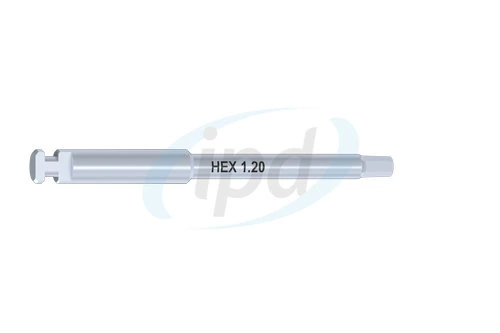

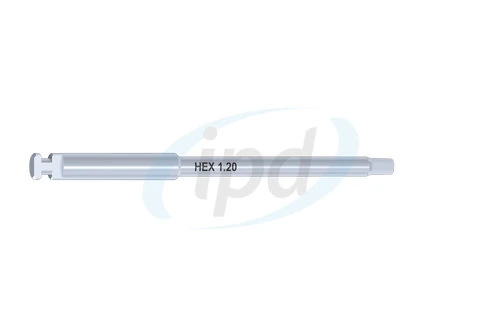

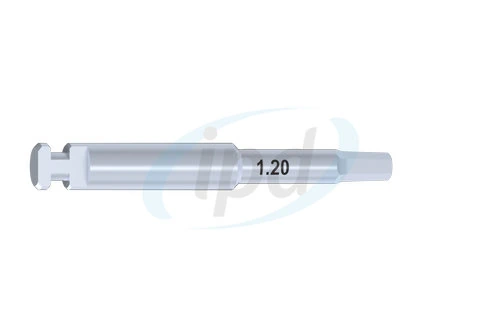

Systémový šroubovákVolí se podle technické specifikace konkrétního implantačního systému.
Úhlovaný přístup

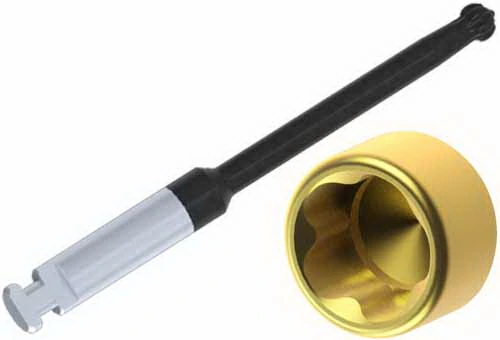

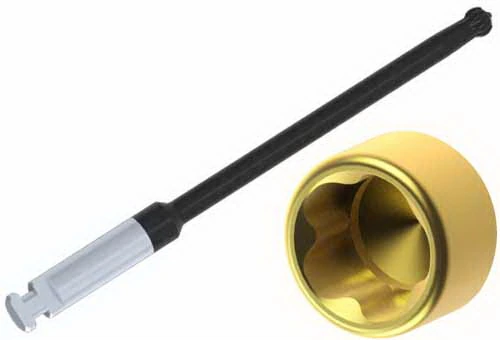

TPA šroub a TPA šroubovák

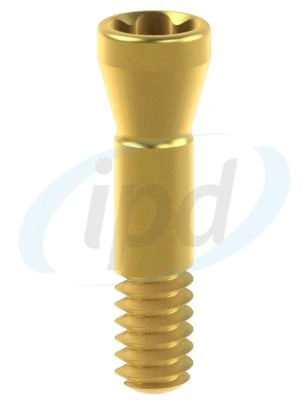

TPA screwpentalobulární záběr
25 mm32 mm
IPD/KA-CT-18/25/32Katalog uvádí řadu délek 18 / 25 / 32 mm. Dodaný obrazový balíček obsahuje vizuály 25 a 32 mm.
Rozšíření katalogového schématu

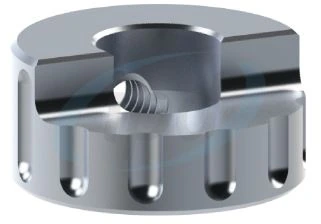

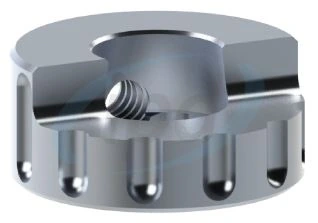

Vodicí nástroje podle platformy a cílové výšky
Dodaný produktový balíček obsahuje devět vizuálů vodicích nástrojů. Níže jsou uspořádány do matice platforma × výška, aby byl výběr rychlejší než ve statickém katalogu.
Výška zvolená v CAD knihovně, fyzická výška Ti-báze po zkrácení a dostupný prostor pro adhezivní spoj musí zůstat vzájemně konzistentní. Konkrétní postup se řídí aktuálním návodu k použití a technickými specifikacemi daného systému.
Praktická rozhodovací logika
Pět rozhodnutí, která drží celý systém pohromadě
Schéma funguje jako řetězec. Každá volba musí odpovídat stejné implantátové platformě a stejné větvi CAD knihovny.
01
Jaký typ skenu?
Zvolte engaging nebo non-engaging Scan Body a správnou výšku, aby bylo tělísko plně čitelné a bezpečně dosažené.
02
Korunka, nebo můstek?
Jednotlivá korunka obvykle využívá antirotační geometrii. Můstek nebo spojená konstrukce využívá rotační variantu bez indexace.
03
Jaká gingivální výška?

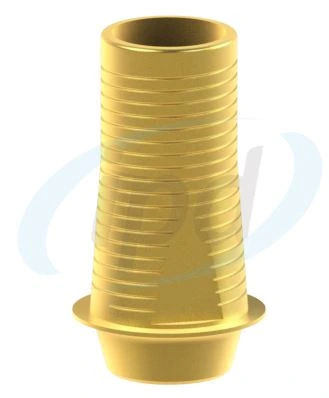

Dodaný balíček ukazuje cuff 0,5 / 1,5 / 2,5 mm pro korunkovou i můstkovou variantu.
04
Jaká výsledná výška komínu?
Vodicí nástroj musí odpovídat platformě a cílové výšce 6,5 / 5,0 / 3,5 mm.
05
Standardní, nebo TPA štola?
Volba určuje fixační šroub, pracovní špičku a přístup. Dostupnost TPA se ověřuje podle systému a platformy.
Rozhodnutí
Antirotační větev
Rotační větev
Společná kontrola
Indikace
Jednotlivá šroubovaná korunka
Můstek nebo spojená konstrukce
Platforma implantátu a knihovna
Scan Body
Engaging h. 10 / 15 mm
Non-engaging h. 10 mm
Plné dosednutí a správný šroubovák
Ti-báze
S indexací, cuff 0,5 / 1,5 / 2,5 mm
Bez indexace, cuff 0,5 / 1,5 / 2,5 mm
Shoda fyzické reference s CAD návrhem
Vodicí nástroj
Cutting Guide Engaging
Cutting Guide Non-engaging
Platforma N/R/W a výška 6,5 / 5,0 / 3,5 mm
Fixace
Ti / TiN / BLC nebo TPA podle indikace
Správný utahovací moment dle návodu k použití
Často kladené otázky
Jak číst a používat pracovní schéma
Odpovědi převádějí katalogové označení do běžného českého pracovního jazyka.
Co znamená engaging a non-engaging?
Engaging je antirotační varianta s jednoznačnou orientací v implantátovém spojení. Non-engaging je rotační varianta bez indexace, vhodná pro konstrukce spojující více implantátů.
Proč musí být Scan Body, Ti-báze a knihovna ze stejné větve?
CAD software přiřazuje polohu a typ spojení podle knihovní geometrie. Záměna engaging a non-engaging komponenty nebo platformy může způsobit nesprávný návrh, polohu štoly nebo fyzickou nekompatibilitu.
K čemu slouží vodicí nástroje 6,5 / 5,0 / 3,5 mm?
Poskytují mechanickou referenci pro kontrolované zkrácení komínu Ti-báze a u odpovídajících variant také vedení při přípravě úhlované fixační štoly.
Je TPA řešení dostupné pro každou platformu?
Ne. Dostupnost TPA, rozsah angulace, typ fixačního šroubu a pracovní špička se liší podle implantačního systému, platformy a konkrétní Ti-báze. Je nutné ověřit technické specifikace.
Co znamenají varianty Ti, TiN a BLC?
Jde o katalogové varianty fixačních šroubů. Konkrétní materiálové a povrchové provedení se volí podle dostupné reference a technické dokumentace výrobce.
Nahrazuje toto schéma návod k použití?
Ne. Stránka je orientačním a vzdělávacím přehledem pracovního systému. Čištění, sterilizace, mechanické úpravy, cementace a utahovací momenty se vždy řídí aktuálním návod k použití konkrétní reference.
Technické ověření před výrobou
Potřebujete sestavit konkrétní větev pro daný implantát?
Pošlete nám značku implantátu, platformu, typ rekonstrukce a používaný CAD software. Ověříme Scan Body, Ti-bázi, knihovnu, vodicí nástroj, fixační šroub i vhodný šroubovák.
Po úpravě a návrhu konstrukce je model důležitým kontrolním bodem. Analog musí odpovídat stejné platformě jako Ti-báze a zvolenému způsobu výroby modelu.
