Titan Ti6Al4V v dentálním CAD/CAM frézování

Český odborný abstrakt

Titan kombinuje nízkou hustotu, vysokou měrnou pevnost, korozní odolnost a biokompatibilitu. Právě vlastnosti, které jej činí vhodným pro implantologii, však komplikují obrábění. Teplo vznikající v místě řezu se špatně odvádí do polotovaru, materiál chemicky reaguje s nástrojem a nízký modul pružnosti podporuje chvění a pružné odtlačování.

Zdrojový článek sleduje cestu od krystalických fází a slitin až k integritě povrchu, opotřebení nástroje a únavové trhlině. Praktické poselství je jasné: spuštění čtyř- nebo pětiosé frézky není totéž jako zvládnutí obrábění titanu. Strategie, geometrie nástroje, chlazení, upnutí a kontrola povrchu společně rozhodují o životnosti výsledné komponenty.

titanTi6Al4VCAD/CAM frézovánípremillintegrita povrchu

Redakční poznámka: Tato stránka je české odborné zpracování a praktická interpretace původního italského podkladu, nikoli doslovný překlad. Pro ověření metodiky, formulací a obrazové dokumentace je níže připojen původní PDF soubor.

Co článek ukazuje

Nízká tepelná vodivostVětší část tepla zůstává u břitu, urychluje opotřebení a mění povrchovou vrstvu obrobku.

Chemická reaktivitaTitan má sklon ulpívat na nástroji a vytvářet nárůstek na břitu, který zhoršuje kvalitu řezu.

Nízký modul pružnostiObrobek se může pružně odtlačovat, vibrovat a vracet, což komplikuje rozměrovou přesnost.

Únava začíná na povrchuRýhy, mikrotrhliny a stopy obrábění mohou fungovat jako vruby, z nichž se při cyklickém zatížení šíří trhlina.

Od slitiny k dlouhodobé životnosti: pět navazujících kontrol

TiMateriál

Ověřená slitina, stav polotovaru a vhodnost pro zdravotnický prostředek.

01Strategie

Řezná rychlost, posuv, hloubka záběru a dráha nástroje odpovídají titanu.

02Teplo

Účinné chlazení a mazání omezují přehřátí břitu i povrchové vrstvy.

03Povrch

Kontrola otřepů, stop po nástroji, přehřátí a mikropoškození.

04Únava

Minimalizace vrubů, správný návrh průřezů a předvídatelné cyklické zatížení.

Největší nepřítel nemusí být vidět pouhým okem.

Podpovrchové poškození a zbytková napětí mohou zůstat skrytá, přesto ovlivnit vznik únavové trhliny.

Význam pro laboratoř a ordinaci

Používat CAM strategii a nástroje určené pro titan, ne univerzální parametry převzaté z jiného kovu.
Kontrolovat stav emulze, průtok, teplotu a čistotu chladicího systému jako výrobní parametr, nikoli jako údržbový detail.
U premillů a individualizovaných abutmentů chránit průmyslově vyrobené implantátové rozhraní před sekundárním poškozením.
Po obrábění hodnotit nejen rozměr, ale také povrch, ostré přechody, stopy nástroje a místa koncentrace napětí.

Obsahové propojení s IPD

Článek rozšiřuje produktové stránky premillů a Ti-bází o materiálové „proč“. Zároveň vytváří přirozený most k TiN povrchům a fixačním šroubům: dlouhodobý výsledek nezačíná až coatingem nebo dotažením, ale už volbou slitiny a integritou obrobeného povrchu.

Limity a opatrná interpretace

Zdroj je technický přehled a autorská kompilace literatury, nikoli validační dokument konkrétní frézky nebo CAM strategie. Řezné parametry musí vždy vycházet z doporučení výrobce polotovaru, nástroje, stroje a zdravotnického prostředku.

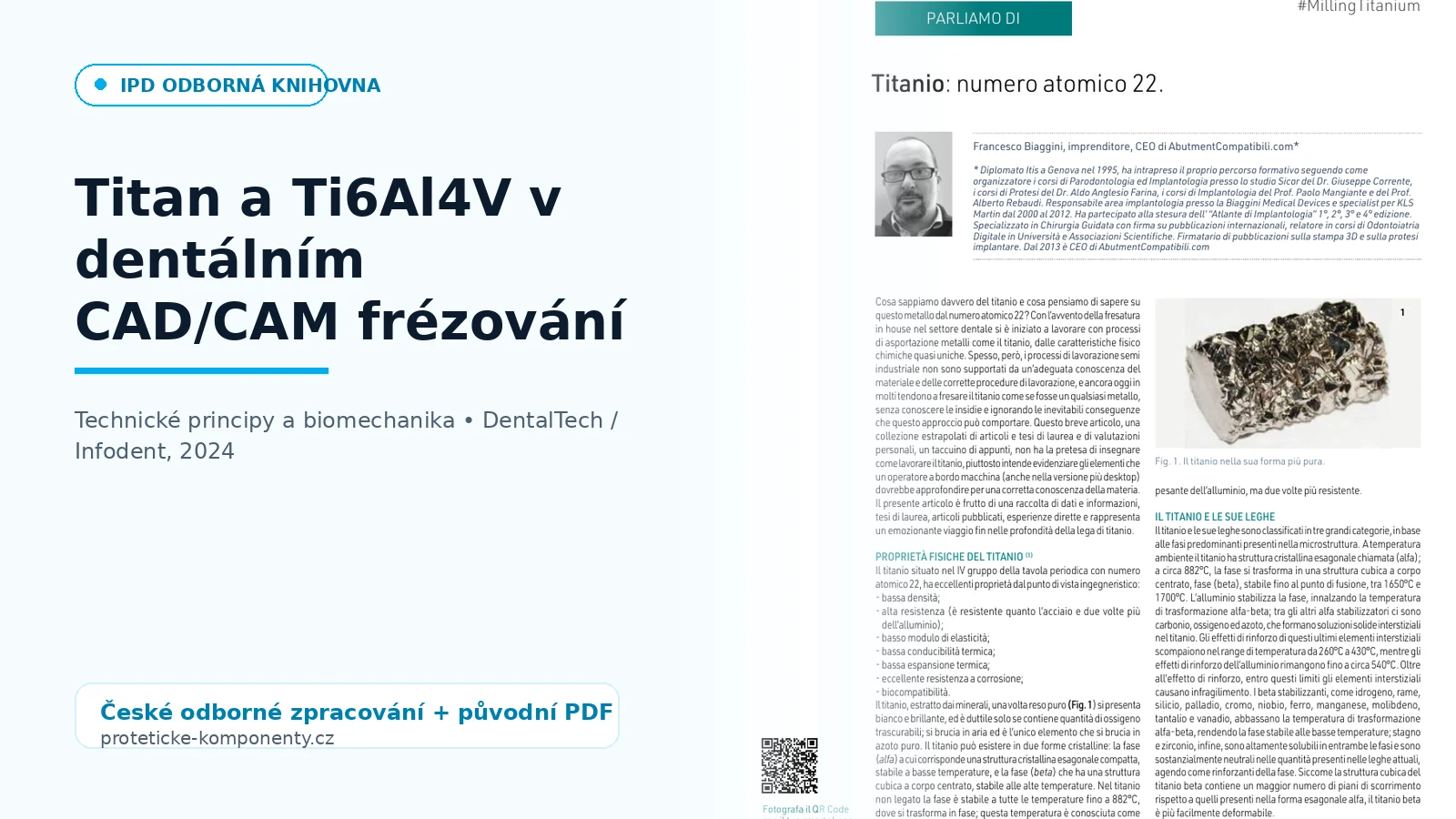

Původní zdrojový článek

Původní název: Titanio: numero atomico 22

Autoři a zdroj: Francesco Biaggini; DentalTech / Infodent, 2024.

Stáhnout původní PDF

Originální italský dokument obsahuje úplné znění, obrazovou dokumentaci a případnou bibliografii.

PDF

Související stránky a workflow IPD

Slovníček technických pojmů

Ti6Al4V: Slitina titanu s přibližně 6 % hliníku a 4 % vanadu, často označovaná jako Grade 5.
integrita povrchu: Souhrn geometrických, metalurgických a napěťových vlastností povrchové a podpovrchové vrstvy.
nárůstek na břitu: Materiál obrobku ulpělý na řezném nástroji, který mění geometrii a kvalitu řezu.
únavová trhlina: Trhlina vznikající a postupující při opakovaném cyklickém zatížení.

Titan a Ti6Al4V v dentálním CAD/CAM frézování
