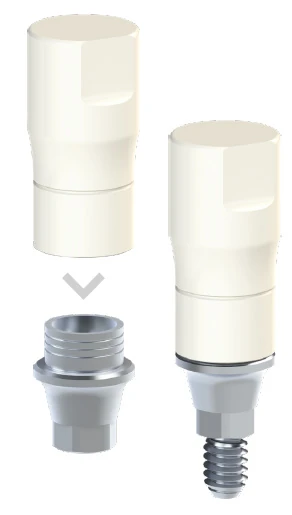

Báze a spalitelná kapna
Hlavní princip řešení: kovová Cr-Co báze tvoří rozhraní k implantátu a kapna zajišťuje modelační svobodu pro wax-up nebo následný odlitek.
Wax-upBurnoutScrew-retained
Screw-retained abutments · laboratorní a digitální workflow
Chrom-kobaltové báze se spalitelnou kapnou. Přímé i angulované řešení pro přesnější šroubované náhrady.
Řešení IPD kombinuje chrom-kobaltovou bázi s kapnou z POM / Delrinu pro voskování a odlévání. Podporuje přímý i angulovaný šroubový kanál, navazuje na konkrétní implantační systém a pomáhá přenést přesnost rozhraní do laboratorní konstrukce.
POM / Delrin kapnaUrčeno pro voskování a odlévání

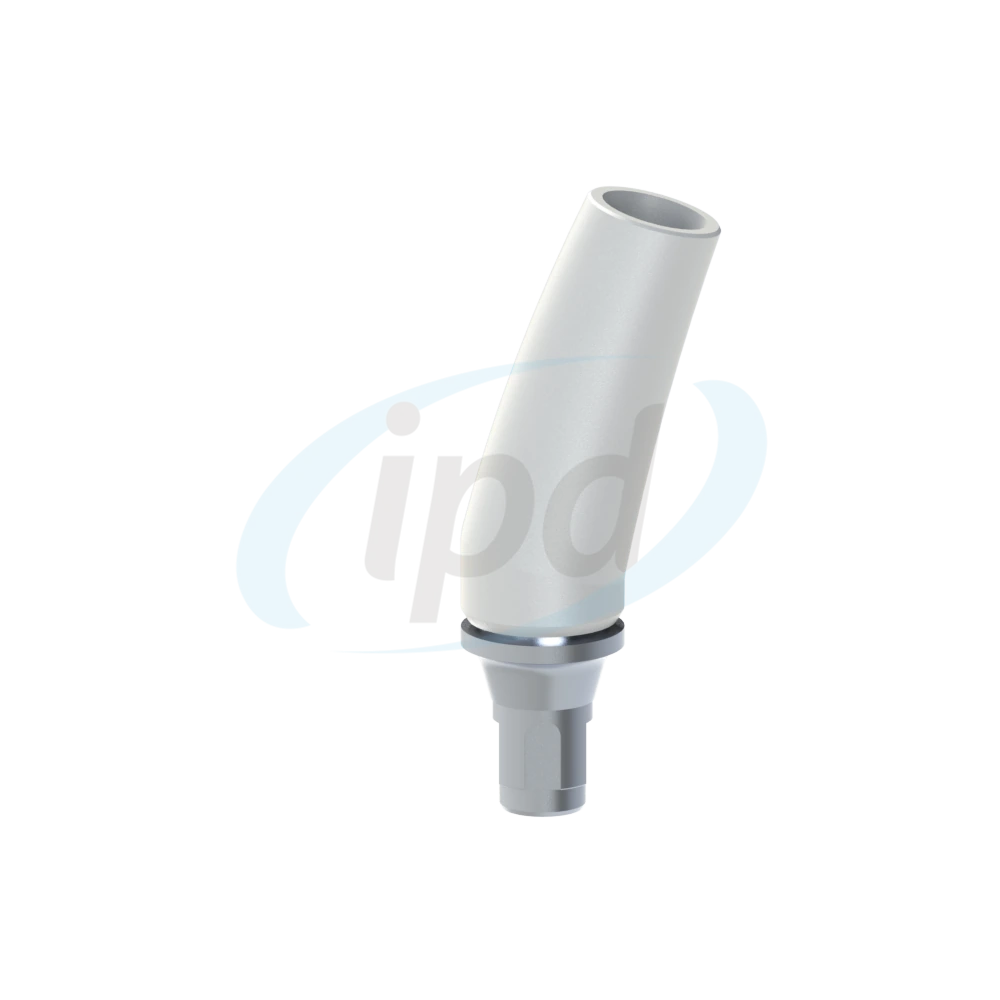

Přímé i angulované variantyPodle směru šroubového kanálu
Digitální i analogické prostředíVšestranné laboratorní workflow
Co řešení přináší
Chrom-kobaltová báze + spalitelná kapna = kontrolovanější cesta k odlévané i digitálně navržené šroubované náhradě
Chrom-kobaltové báze IPD propojují přesné kovové rozhraní a spalitelnou kapnu pro laboratorní voskování, odlévání nebo hybridní CAD/CAM workflow. Dodaná produktová prezentace CREAS EN zdůrazňuje tři hlavní argumenty: všestrannost, spolehlivou integraci v analogickém i digitálním prostředí a úsporu času. Prakticky to znamená menší improvizaci v kritické zóně implantátového rozhraní a předvídatelnější přenos návrhu do finální konstrukce.
Vhodné pro analogický i kombinovaný CAD/CAM postupBáze lze použít jak pro klasický wax-up a odlévání, tak pro workflow, kde se pozice nejprve naskenují přes skenovací tělísko a knihovnu.
Rozhraní, které dává práci stabilní základV implantoprotetice je interface klíčová zóna. Proto web zdůrazňuje přesnost dosedu, antirotaci a kontrolu šroubového kanálu ještě před finálním odevzdáním práce.
Workflow připravené pro TPA / ASC konceptV angulovaných indikacích navazuje Cr-Co báze na TPA fixační šrouby s pentalobulárním připojením, které umožňují šroubování v úhlu až 25°.
SEO & UX komentář: pro uživatele je důležité pochopit, že tato produktová skupina není jen „litevní báze“, ale přemosťuje laboratorní řemeslo, digitální knihovny, scanbody workflow a následný servis práce přes TPA šrouby a RA nástroje.
Varianty a komponenty
Chrom-kobaltové báze IPD v laboratorní a digitální praxi
Namísto jednoho velkého detailu jsou zde použity menší, lépe čitelné ilustrace z dodaných podkladů. Každá dlaždice vysvětluje jinou část pracovního řetězce – od samotné báze přes spalitelnou kapnu až po skenovací tělísko a software knihovny.

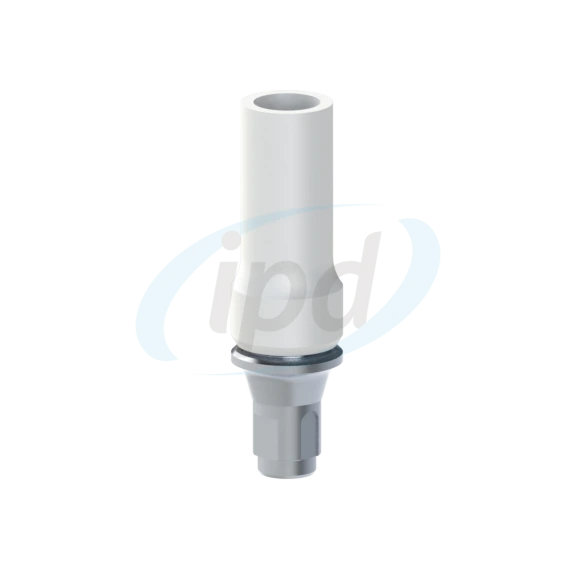

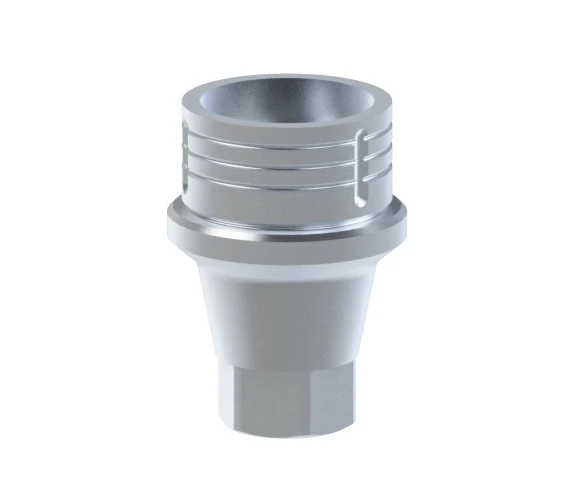

Samotná báze / interface
Čistý pohled na komponent, který přenáší přesnost rozhraní do celé práce. Na tomto místě záleží na kompatibilitě platformy, úplném dosedu a stabilní antirotaci.
InterfacePřesný dosedAnalogic

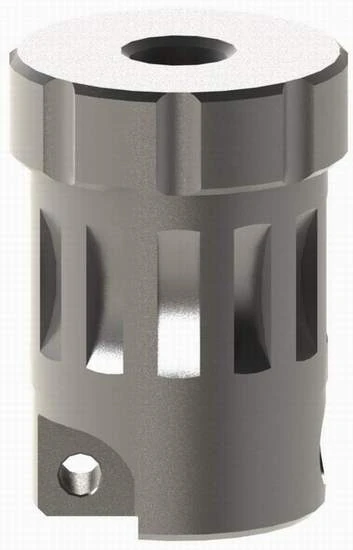

Laboratorní detail a vertikální výška
Detail ilustrativně ukazuje pracovní zónu báze, kde laboratoř řeší dosed a návaznost konstrukce. V zadání je akcentována i vertikální výška 1,8 mm pro následné navaření nebo spojení kovové konstrukce.
1,8 mmNavaření / spojeníKontrola pasivity
Silné stránky řešení
Tři argumenty, které zaznívají i v originální produktové komunikaci IPD
Krátká prezentační karta „Co-Cr Base“ pracuje se třemi nosnými tématy: všestrannost, spolehlivá integrace a úspora času. Ve webové podobě je rozvádíme do praktického významu pro laboratoř i kliniku.
Všestrannost
Kompatibilita s různými workflow a protetickými řešeními dává laboratoři větší flexibilitu při volbě postupu i výrobní strategie.
Spolehlivá integrace
IPD uvádí optimální přesnost v digitálním i fyzickém prostředí. To je důležité vždy, když se střídá návrh v CAD softwaru a reálná kontrola na modelu.
Úspora času
Efektivní konstrukce zjednodušuje klinické i laboratorní kroky, snižuje počet improvizací a pomáhá udržet workflow předvídatelné.
Skenování pozic a CAD/CAM návaznost
Skenovací tělíska a software knihovny dávají Cr-Co bázím digitální návaznost
V okamžiku, kdy chce laboratoř nebo klinika převést pozici chrom-kobaltové báze do CADu, vstupují do hry skenovací tělíska a software knihovny IPD. V dodané brožuře CREAS EN je scanbody prezentováno jako řešení pro single i multiple structures s důrazem na precision, fit and reliability a kompatibilitu s chairside i laboratorními systémy.

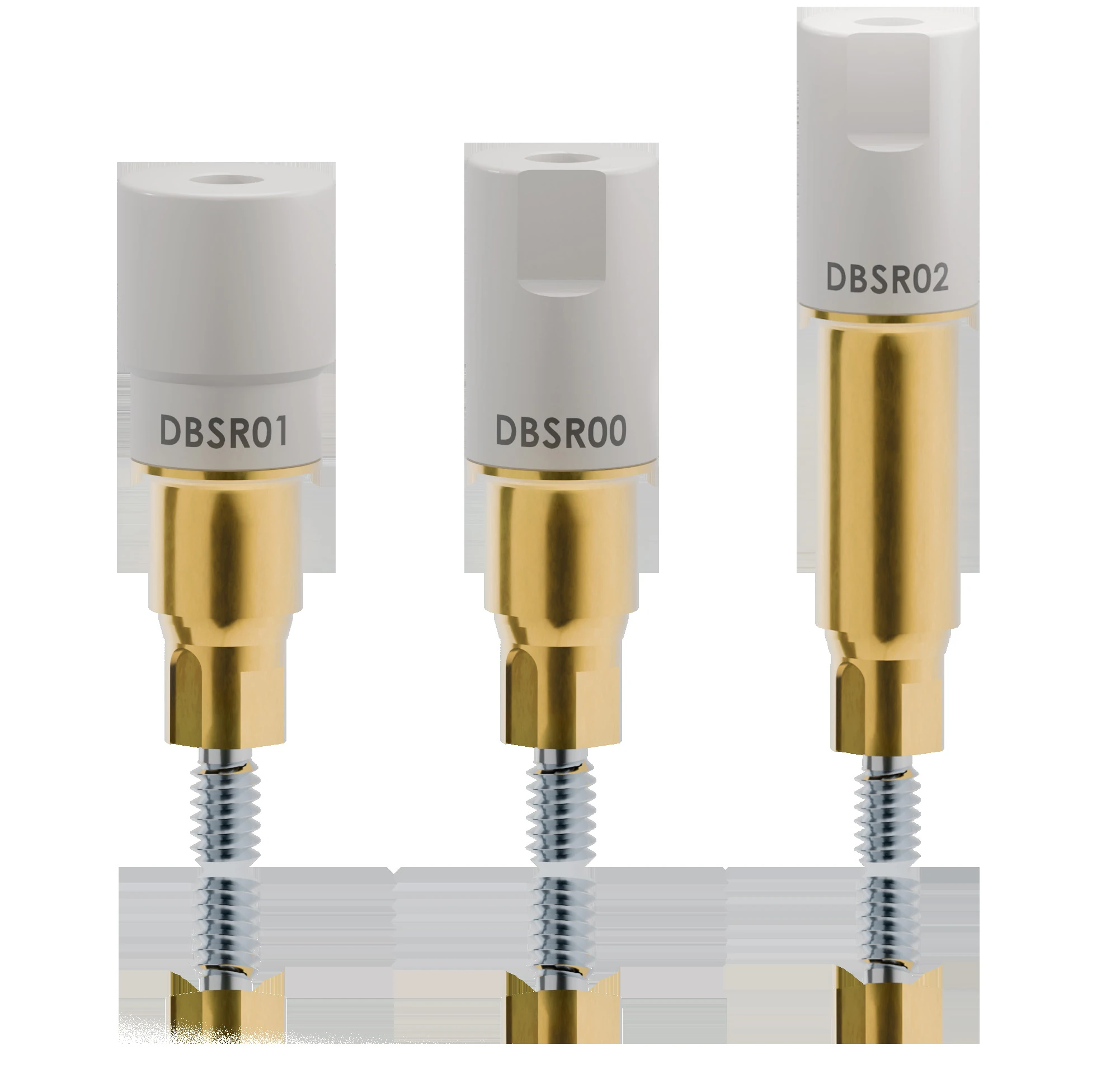

Skenovací tělísko jako vstup do CADu
Pokud jsou pro danou bázi a systém připravené knihovny, může laboratoř naskenovat pozice bazí, přiřadit správné STL prvky a navrhnout konstrukci bez ručního odhadování rozhraní. Z pohledu UX jde o zásadní pomoc: tým rychleji pochopí, kdy se z čistě analogické báze stává digitálně čitelný pracovní prvek.
Single / multipleChairside i labPřesné zachycení pozice
TECH a LITE knihovny: co uživateli říkají
TECH varianta je v brožuře popsaná jako vysokorozlišné STL s optimalizovanými a validovanými ASC možnostmi a dvěma cementačními mezerami pro individualizaci. LITE verze směřuje k jednodušším workflow se standardním rozlišením, zjednodušenými ASC volbami a výchozí cementační mezerou. Pro SEO i UX je důležité vysvětlit, že „knihovna“ zde není jen soubor, ale rozhoduje o tom, jak přesně a pohodlně technik v CADu pracuje.
TECH = high resolutionLITE = simplified workflowASC options
Praktický význam pro uživatele: u chrom-kobaltových bazí dává skenování smysl zejména tehdy, když chcete navrhnout konstrukci v CADu, následně vyfrézovat vosk a odlít Cr-Co, nebo naopak vyfrézovat kovovou část a spojit ji s bází. Přesně zde se propojuje stránka o Cr-Co bázích s tématy skenovacích tělísek a software knihoven IPD.

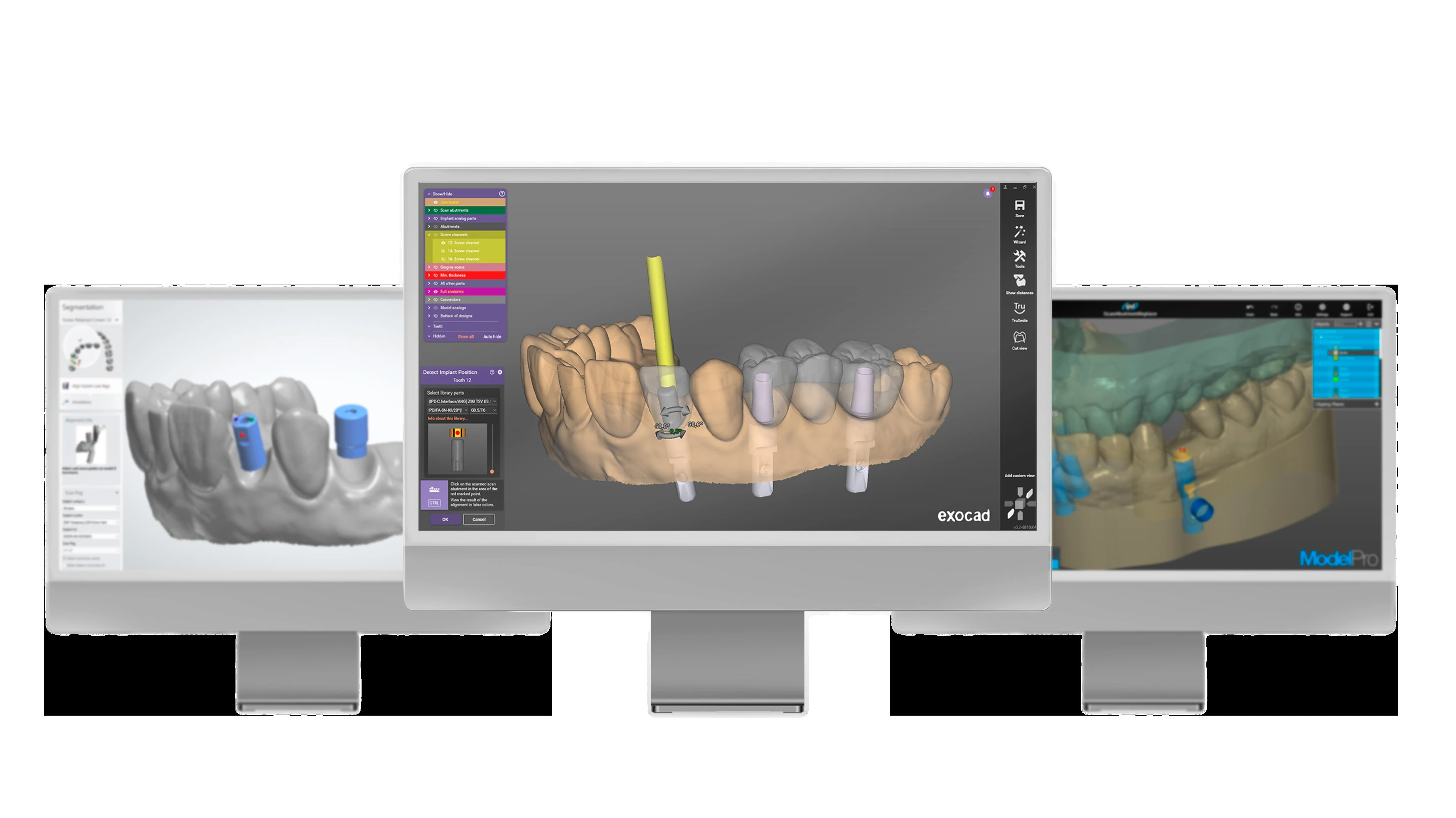

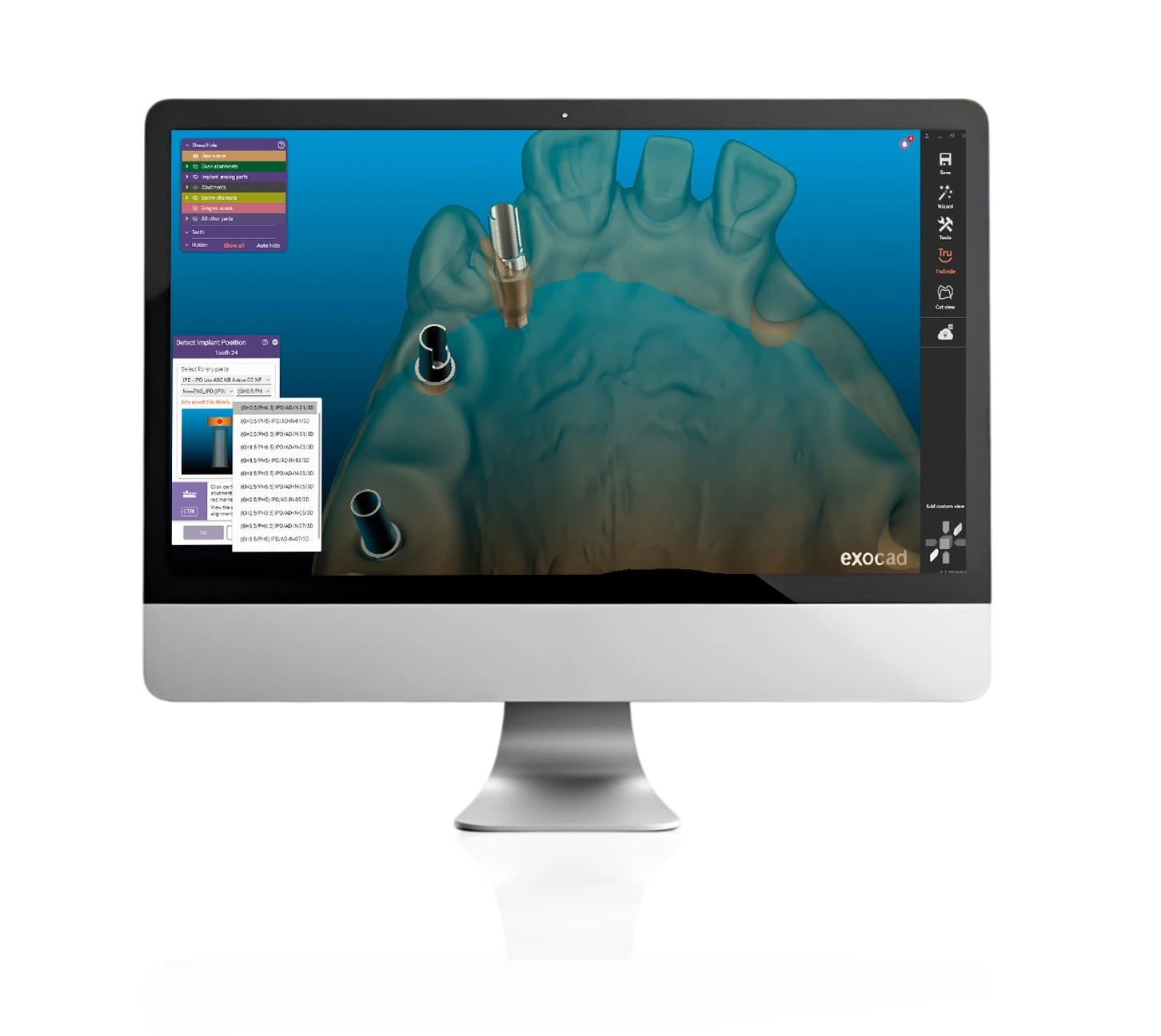

Detekce pozice v CAD softwaru
Tento ilustrační snímek z dodané brožury ukazuje, proč mají knihovny praktický význam: technik nepracuje „naslepo“, ale s definovanou komponentou, její osou a správným výběrem v knihovně. To následně zvyšuje jistotu při návrhu konstrukce, kontrole cesty zavedení i přípravě na výrobu.
Doporučený pracovní postup
Jak se standardně pracuje s chrom-kobaltovými bázemi a připravenými SW knihovnami
Níže je převedený více-krokový komentář pro laboratoř i kliniku. Postup záměrně propojuje analogický i digitální scénář, aby uživatel pochopil, kdy sahat po scanbody, kdy po knihovně a kdy po klasickém odlévání nebo kovovém frézování.
Indikace, kompatibilita a volba varianty
Nejprve ověřte platformu implantátu, protetický prostor, emergence profil a směr šroubového kanálu. Rozhodněte, zda je vhodnější přímá nebo angulovaná Cr-Co báze a zda bude práce řešená více analogicky, nebo hybridně digitálně.
- Ověřte systém a platformu.
- U angulovaných prací počítejte s TPA šroubem do 25°.
- Naplánujte přístup pro finální dotažení.
Osazení báze a rozhodnutí o workflow
Bázi usadíte na implantát / analog a rozhodnete, zda budete pokračovat přes wax-up, nebo nejprve naskenujete její pozici. Právě v této fázi se rozhoduje, zda použijete spalitelnou kapnu, nebo skenovací tělísko a CAD knihovnu.
- Kontrolujte úplné dosednutí bez napětí.
- V případě skenování použijte odpovídající scanbody.
- Zaznamenejte zvolenou variantu pro laboratoř.
Skenování pozic a CAD návrh
Pokud jsou pro daný systém připravené knihovny, naskenujte pozice bazí, přiřaďte správné STL soubory a navrhněte konstrukci v CADu. Zde hraje roli kvalita knihovny i správná volba režimu TECH nebo LITE.
- TECH = detailnější STL a širší volby.
- LITE = jednodušší a rychlejší workflow.
- Ověřte cestu zavedení a přístup ke šroubu.
Výrobní větev A: frézování z vosku, odlévání a pískování
Jedna běžná cesta vede přes CAD návrh nebo voskový model, následné frézování z vosku, investování, odlévání Cr-Co a finální opracování. Po odlití následuje pískování a pečlivá kontrola interface i pasivity.
- Zkontrolujte čistotu po vypálení kapny.
- Po odlití opracujte pouze v bezpečných zónách.
- Pískování musí respektovat citlivost rozhraní.
Výrobní větev B: frézování kovu a spojení s bází
Druhá cesta vede přes kovové frézování suprastruktury a její následné navaření nebo jiné laboratorní spojení na vertikální výšku Cr-Co báze 1,8 mm. V této větvi je zásadní kontrola deformace, přesnosti spoje a pasivity celé práce.
- Pracujte s dostatečným prostorem pro spoj.
- Chraňte dosedací zónu a antirotaci.
- Po spojení znovu ověřte pasivitu na modelu / v ústech.
Finální šroubování, servis a dokumentace
Hotovou práci dokončete s kontrolou kontaktů, okluze, estetiky i přístupu ke šroubovému kanálu. U angulovaných štol se používají TPA fixační šrouby s pentalobulárním připojením a příslušné systémové nástroje RA.
- Ověřte bezpečné dotažení a servisní přístup.
- Zaznamenejte použitý šroub, bázi a knihovnu.
- Uchovejte informaci pro budoucí remake nebo servis.
Redakční komentář: tento šestikrokový popis je záměrně delší než běžná produktová karta, protože uživatelé na podobných stránkách nehledají jen marketingový slogan, ale potřebují se rozhodnout, jak přesně komponentu zapojí do svého vlastního workflow.
TPA / ASC nástroje a šrouby
Šroubováky RA, TPA fixační šrouby a servisní logika angulovaných štol
Pro přímé i angulované Cr-Co práce je důležité, aby byl uživatel schopen konstrukci nejen vyrobit, ale také bezpečně přišroubovat a později servisovat. Proto tato sekce rozšiřuje stránku o praktické vysvětlení TPA konceptu.

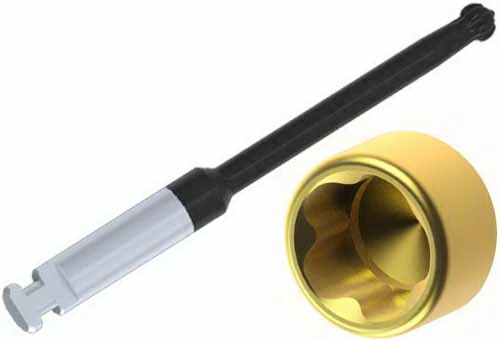

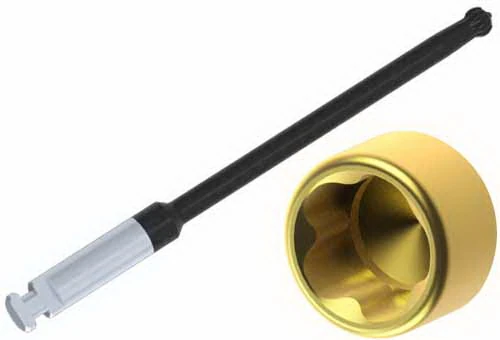

Systémový šroubovák RA / TPA
Ilustrační fotografie ukazuje typ systémového šroubováku pro TPA / ASC koncept. V zadání jsou zmíněny délky 18, 25 a 32 mm, což pomáhá vybrat nástroj podle přístupu v ústech a prostorových poměrů konstrukce.
18 mm25 mm32 mm
Praktický význam delšího nástroje
Delší RA / TPA šroubovák dává lepší přístup při hlubším šroubovém kanálu nebo v situacích, kde je potřeba pracovat přes rozsáhlejší můstek. Z hlediska UX je důležité vysvětlit, že délka nástroje není detail, ale zásadně ovlivňuje klinický komfort.
Adaptér C1030 pro připojení k ráčně
V zadání je uveden adaptér typu RA s pravoúhlým výřezem v mandrelu pro připojení k ráčně s průměrem oka 7 mm nebo řídce 8 mm. Konkrétní ilustrační fotografie C1030 nebyla mezi nahranými soubory k dispozici, proto je zde popisována textově. Při doplnění obrázku lze tuto kartu okamžitě rozšířit i o vizuální detail.

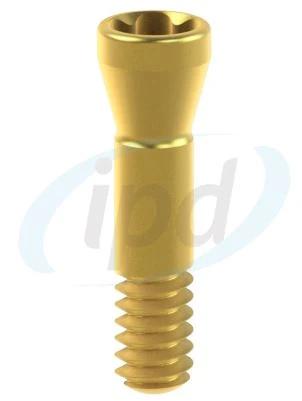

TPA fixační šroub – bone-level
Ilustrační šroub pro angulované štoly s pentalobulárním připojením k hlavě šroubu. Komentář pro uživatele: tento typ šroubu je klíčový tam, kde chcete korigovat směr přístupu a přesto zachovat bezpečné přišroubování konstrukce.
Pentalobulární hlavaAž 25°Bone-level

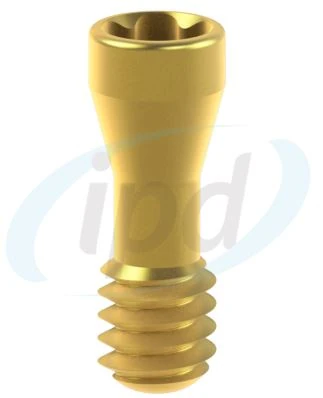

TPA fixační šroub – tissue-level
Druhá ilustrační varianta ukazuje obdobný princip pro tissue-level řešení. Pro SEO i UX je vhodné uživateli jednoznačně říct, že tyto šrouby nejsou jen „spotřební díl“, ale přímo ovlivňují servisovatelnost a možnosti práce s angulovanou štolou.
PentalobularAngulovaná štolaTissue-level
Protetický postup ve videu
Video pomůže sladit klinickou představu s laboratorním workflow
Do stránky je připraveno vložení videa proteticke-komponenty-chrom-kobaltove-baze-ipd.mp4 ze složky /videos na webu proteticke-komponenty.cz. Video je vhodné použít jako praktický doplněk k textovému popisu a k technické prezentaci produktu.
Propojení teorie a praxeVideo doplní text o konkrétní manipulaci s komponenty během laboratorního postupu.
Dobré i pro obchodní prezentaciKrátké workflow video zvyšuje srozumitelnost stránky pro laboratoře i ordinace.
Poznámka k nasazení: při publikaci na webu stačí zachovat cestu
/videos/proteticke-komponenty-chrom-kobaltove-baze-ipd.mp4 a případně doplnit poster obrázek.
FAQ
Chrom-kobaltové báze se spalitelnou kapnou IPD v praxi
Rozšířené odpovědi pro laboratoře, kliniky i CAD/CAM partnery – nově i s tématy knihoven, scanbody workflow a TPA šroubů.
Kdy dává smysl zvolit angulovanou variantu?
Angulovaná báze pomáhá v situaci, kdy je třeba korigovat směr výstupu šroubového kanálu kvůli estetice, přístupu pro šroubování nebo dostupnému prostoru v konstrukci. V kombinaci s TPA fixačním šroubem dává laboratoři i klinikovi lepší servisní přístup.
Jakou roli hraje spalitelná kapna z POM / Delrinu?
Kapna slouží pro modelaci a voskování. Produktové podklady ji uvádějí jako médium, které po vypálení nezanechává rušivé zbytky. To je důležité zejména ve chvíli, kdy chcete co nejčistší investování, odlévání a následné opracování Cr-Co konstrukce.
Lze tuto skupinu komponent zapojit i do digitálního workflow?
Ano. Pokud jsou k dispozici odpovídající skenovací tělíska a software knihovny, lze pozice bazí naskenovat, přiřadit knihovnu a konstrukci navrhnout v CAD softwaru. Poté může následovat buď frézování z vosku a odlévání, nebo frézování kovového dílu a jeho následné spojení s bází.
Jak uživateli pomáhají software knihovny TECH a LITE?
TECH knihovny cílí na detailnější práci: vysoké rozlišení STL, validované ASC možnosti a více variant cementační mezery. LITE knihovny naopak zjednodušují workflow a mohou být vhodné tam, kde uživatel ocení rychlejší a méně komplexní nastavení.
Co znamená doporučený pracovní postup s vertikální výškou 1,8 mm?
V laboratorní praxi to znamená, že po návrhu konstrukce lze zvolit cestu kovového frézování a následného navaření / spojení konstrukce na Cr-Co bázi s pracovní vertikální výškou 1,8 mm. Důležitá je zde kontrola deformace, pasivity a ochrana samotného rozhraní během spojování.
Jaký význam mají TPA fixační šrouby?
TPA fixační šrouby s pentalobulární hlavou umožňují přišroubovat konstrukci přes angulovanou štolu, typicky do úhlu až 25°. Prakticky tím rozšiřují možnosti přístupu tam, kde by přímé šroubování bylo klinicky nebo esteticky problematické.
Co zkontrolovat před objednáním nebo návrhem práce?
Typ implantátu, platformu, protetický prostor, požadovaný emergence profil, variantu přímého či angulovaného šroubového kanálu, návaznost na laboratoř, dostupnost knihovny, výrobní strategii a také to, zda má klinika k dispozici správný RA / TPA nástroj pro finální dotažení.
